Резьбовые заклепки скрытого монтажа М8 WB 90444

Name: Резьбовые заклепки скрытого монтажа М8 WB 90444
Brand: WALLBOX

Обновлено 4 месяца назад

Описание

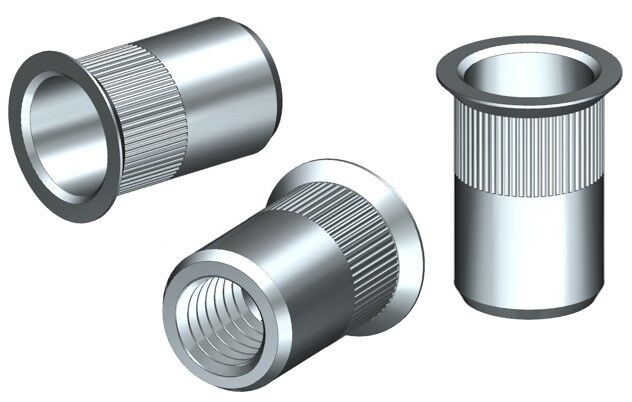

Резьбовые заклепки скрытого монтажа WB 90444, резьба М8.

Российская система WALLBOX - замена системы монтажных профилей из стали от европейских производителей.

Резьбовые заклепки М8 устанавливаются в профиль WALLBOX в предварительно просверленные зенкованные отверстия Ø 11мм.

Для фиксации резьбового соединения используется контргайка М8, рекомендуемый момент затяжки составляет 10Нм.

Потайной борт резьбовой заклепки не выступает за лицевую поверхность профиля, что позволяет создавать интерфейс крепления под резьбовую шпильку М8 под слоем обшивки для закрепления элементов полезной нагрузки, находящихся с внешней стороны стены или перегородки, непосредственно к алюминиевому каркасу системы WALLBOX.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	WALLBOX_Система монтажных профилей_V1.rvt	27.0 MB	Revit 2019
rfa	WALLBOX_WB 90444_Резьбовая заклепка М8.rfa	328 KB	Revit 2019
pdf	Technical album (октябрь 2024) (1).pdf	6.9 MB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Параметры в файлах моделей
Единица измерения ADSK_Единица измерения	шт.
Наименование ADSK Наименование	Резьбовая заклепка скрытого монтажа М8
Завод-изготовитель ADSK_Завод-изготовитель	WALLBOX
Версия Revit ADSK_Версия Revit	2019
Количество ADSK Количество	1
