Опора шарнирная с регулировкой высоты WB 91400

Name: Опора шарнирная с регулировкой высоты WB 91400
Brand: WALLBOX

Обновлено 4 месяца назад

Описание

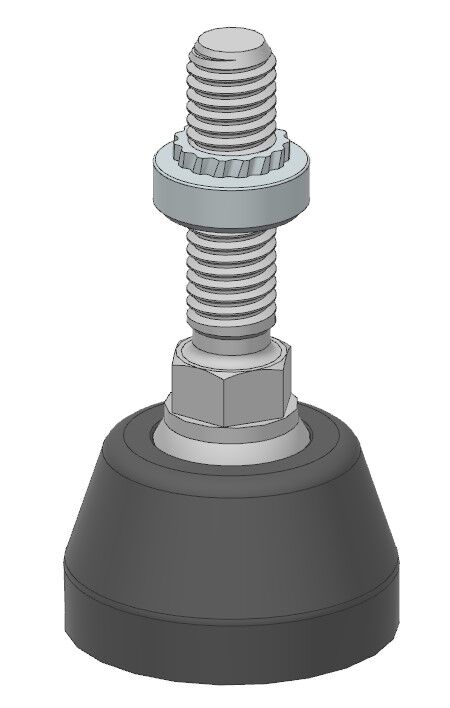

WB 91400 Опора шарнирная, под забивную гайку, с 20мм регулировкой высоты и возможностью регулировки угла наклона до 20˚

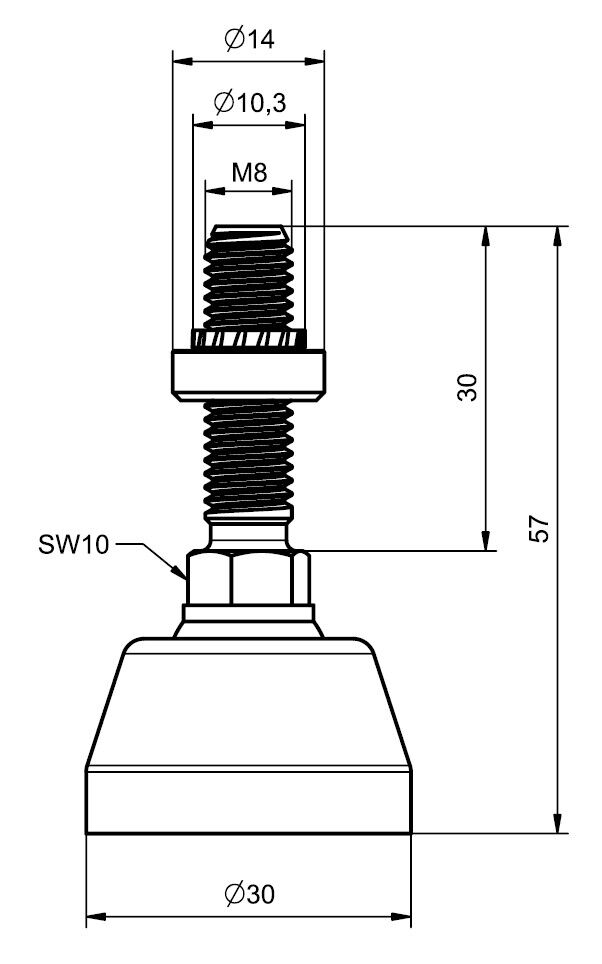

Технические характеристики:

- Максимально допустимая нагрузка: 350 кг;
- Диаметр отверстия в профиле под забивку гайки: Ø10 мм;
- Резьба: M8;
- Длина резьбы: 30 мм;

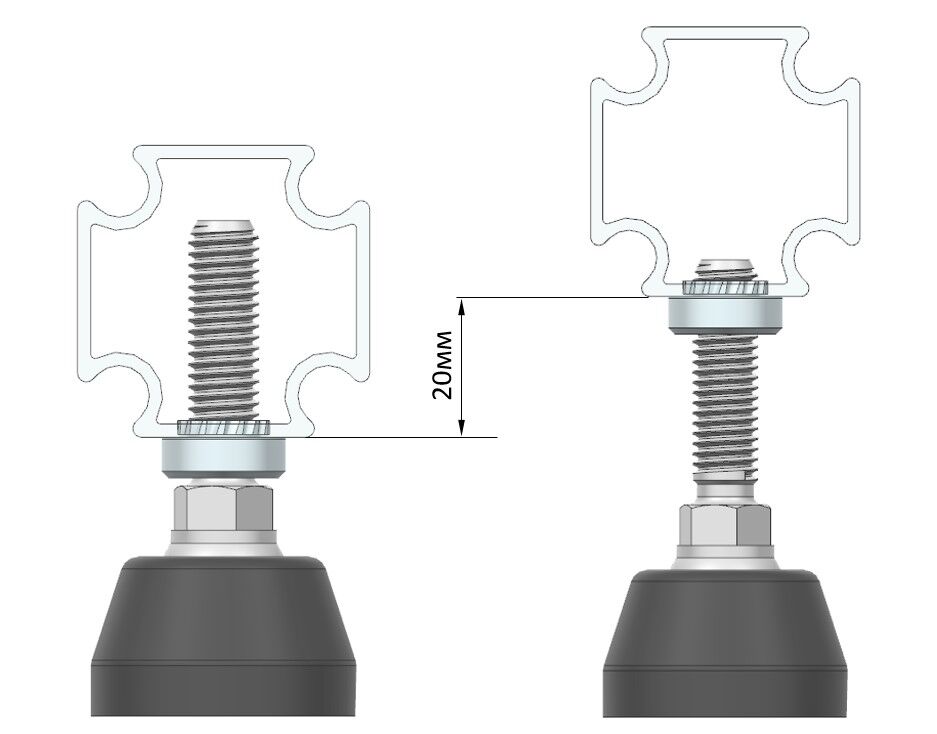

- Диапазон регулировки по высоте: 20мм;

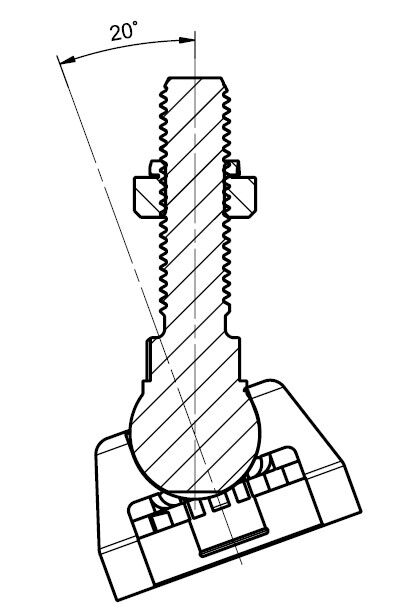

- Угловая регулировка: отклонение от вертикали до 20˚.

Российская система WALLBOX - замена системы монтажных профилей из стали от европейских производителей.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	WALLBOX_Система монтажных профилей_V1.rvt	27.0 MB	Revit 2019
rfa	WALLBOX_WB 91400_Опора шарнирная.rfa	332 KB	Revit 2019
pdf	Technical album (октябрь 2024) (1).pdf	6.9 MB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Параметры в файлах моделей
Единица измерения ADSK_Единица измерения	шт.
Разработка семейства	Вадим Муратов ♦ muratovbim.pro
Количество ADSK Количество	1
Масса ADSK Масса	0.045
