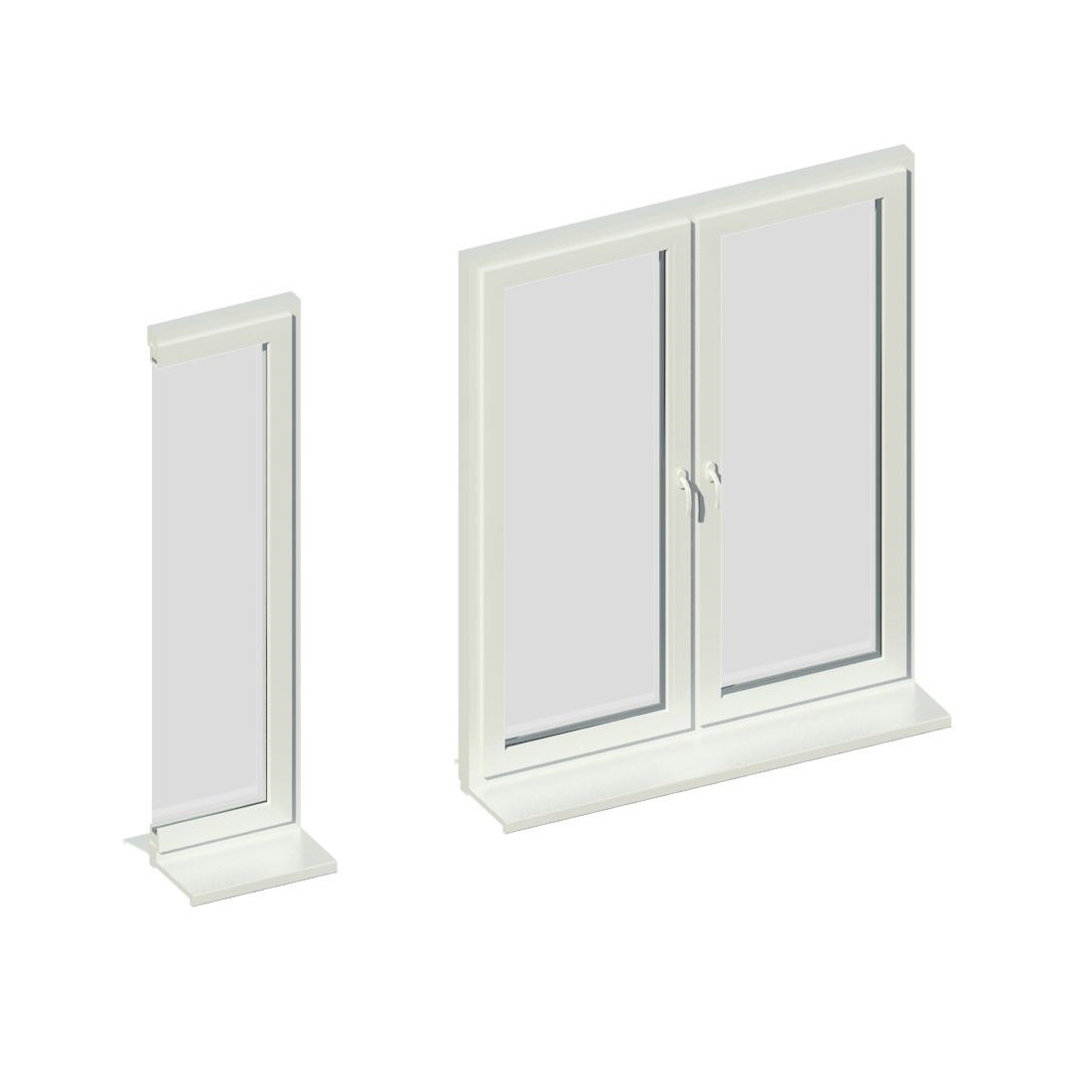

Окно 2-створчатое КВЕ_70 Engine, с различными вариациями открывания створок и возможностью исполнения в левом и правом вариантах. Ширина створок может варьироваться в зависимости от требований проекта. Стандартная комплектация с двухкамерным стеклопакетом 36 мм с низкоэмиссионным стеклом.

Обновлено 8 месяцев назад

Описание

Энергоэффективная сертифицированная профильная система КВЕ_58 ENGINE, 3 камеры, возможность применения с черным и серым уплотнением. Возможность исполнения с ламинацией декоративными пленками различных цветов и фактур. Производится по технологии greenline. Имеет экологический сертификат и экологическую маркировку 1 типа (GEN). Сопротивление теплопередаче, Rо = 0,7 м² °С/Вт. Максимальная толщина стеклопакета 34 мм. Максимальная высота створки при ширине 150см с однокамерным стеклопакетом -150 см. ( 150х150см). Максимальная ширина створки при высоте 235см с однокамерным стеклопакетом -100см. В рамках семейства пользователь может изменять: - тип профильной системы - размеры конструкций (высота/ширина), - ширину и высоту каждой створки с индикацией максимально-допустимых размеров, - величину монтажных зазоров и другие параметры. В семействе приведена необходимая информация для формирования спецификаций. Предусмотрено условно-графическое обозначение.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	BIMLIB_Окно_Двустворчатое_ProfineKBE_СРазнымиСхемамиОткрывания_ГОСТ23166-2024.rfa	1.9 MB	Revit 2021
rvt	BIMLIB_ШаблонСпецификаций_И_КомпановкаМоделей_KBE.rvt	302.6 MB	Revit 2021
pdf	PROFINE_instruktsiya_po_rabote_s_modelyami_KBE_v2.pdf	1.5 MB	—

Типоразмеры (16)

Наименование	Марка ADSK Марка	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Profine Rпривед	Profine Rпроф.	Profine АртикулИмпостаАрмированияИмпоста	Profine АртикулПрофильПодставочный	Profine АртикулРамыАрмированияРамы	Profine АртикулСтворкиАрмированияСтворки	Profine КлассЗвукоизоляцииВоздушногоШума	Profine КлассСопротивленияТеплопередачи	Profine ПрофильнаяСистема	Profine ФормулаСтеклопакета	profil	Момент инерции сечения импоста, см4	Момент инерции сечения рамы, см4	Момент инерции сечения створка_импост, см4	Момент инерции сечения створка_импост_створка, см4	Момент инерции сечения створки,см4	Профильная система	Штапик скошенный
1470х1760_КВЕ 58 Энжин_32мм (СПД 4М1-10-4М1-10-4ТорN)	KBE_58 Энжин	Оконный блок 2-створчатый комбинированный KBE_58 Энжин СПД 4М1-10-4М1-10-4ТорN	Окно 2-ств. KBE_58 Энжин	0.66	0.7000	937/ S322520	70751	907 / V 596	917 / V 596	В	Класс В	KBE_58 Энжин	СПД 4М1-10-4М1-10-4ТорN	1	3.00 см⁴	3.30 см⁴	6.30 см⁴	9.60 см⁴	3.30 см⁴	Профильная система : KBE_58 Энжин	False
1470х1760_КВЕ 58 Энжин_32мм (СПД 4М1-10-4М1-10-4М1)	KBE_58 Энжин	Оконный блок 2-створчатый комбинированный KBE_58 Энжин СПД 4М1-10-4М1-10-4М1	Окно 2-ств. KBE_58 Энжин	0.53	0.7000	937/ S322520	70751	907 / V 596	917 / V 596	В	Класс В	KBE_58 Энжин	СПД 4М1-10-4М1-10-4М1	1	3.00 см⁴	3.30 см⁴	6.30 см⁴	9.60 см⁴	3.30 см⁴	Профильная система : KBE_58 Энжин	False
1470х1760_КВЕ 58 Энжин_32мм (СПД 4М1-10-4М1-10-И4)	KBE_58 Энжин	Оконный блок 2-створчатый комбинированный KBE_58 Энжин СПД 4М1-10-4М1-10-И4	Окно 2-ств. KBE_58 Энжин	0.66	0.7000	937/ S322520	70751	907 / V 596	917 / V 596	В	Класс В	KBE_58 Энжин	СПД 4М1-10-4М1-10-И4	1	3.00 см⁴	3.30 см⁴	6.30 см⁴	9.60 см⁴	3.30 см⁴	Профильная система : KBE_58 Энжин	False
1470х1760_КВЕ 58 Энжин_24мм (СПО 4М1-16-И4)	KBE_58 Энжин	Оконный блок 2-створчатый комбинированный KBE_58 Энжин СПО 4М1-16-И4	Окно 2-ств. KBE_58 Энжин	0.63	0.7000	937/ S322520	70751	907 / V 596	917 / V 596	Г	Класс В	KBE_58 Энжин	СПО 4М1-16-И4	1	3.00 см⁴	3.30 см⁴	6.30 см⁴	9.60 см⁴	3.30 см⁴	Профильная система : KBE_58 Энжин	False
1470х1760_КВЕ 70 ЭКСПЕРТ_40мм (4М1-12-4М1-16-4TopN)	KBE_70 ЭКСПЕРТ	Оконный блок 2-створчатый комбинированный KBE_70 ЭКСПЕРТ 4М1-12-4М1-16-4TopN	Окно 2-ств. KBE_70 ЭКСПЕРТ	0.76	0.8300	3921 / V 285	70750	70101 / V 284	3951 / V 284	В	Класс А1	KBE_70 ЭКСПЕРТ	4М1-12-4М1-16-4TopN	2	3.60 см⁴	1.80 см⁴	5.40 см⁴	7.20 см⁴	1.80 см⁴	Профильная система : KBE_70 ЭКСПЕРТ	False

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Окна
Материалы	Стекло, Сталь оцинкованная, Поливинилхлорид (PVC)
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Размеры
Высота	1760 mm
Ширина	1470 mm
Длина	91 mm
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	ГОСТ 23166-2024
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	профайн РУС
Код изделия ADSK_Код изделия	22.23.14.11.3.02
