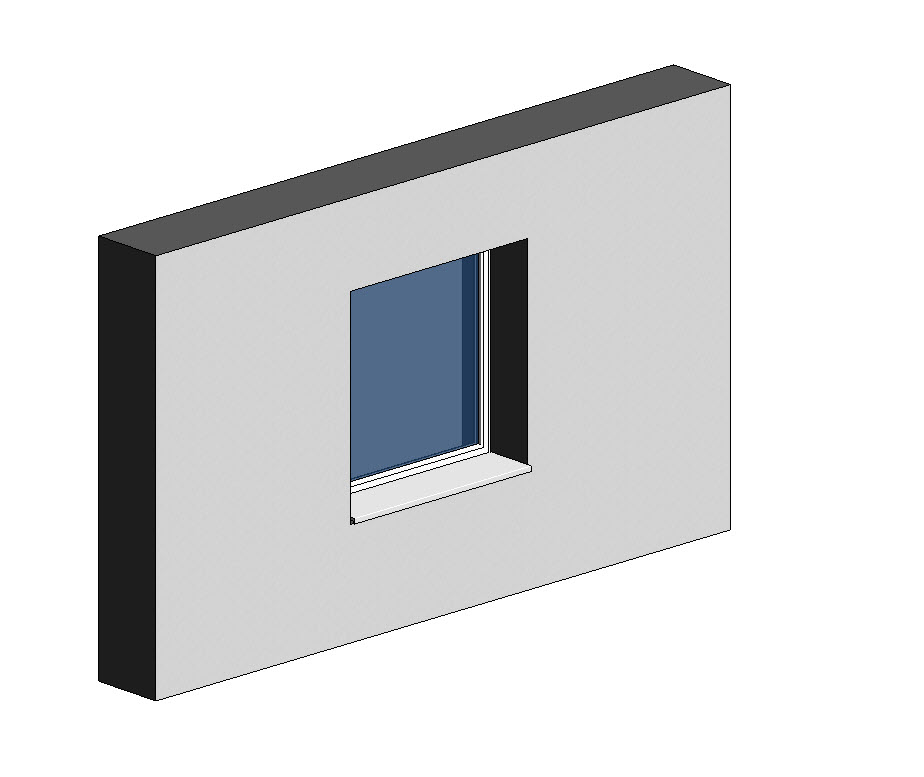

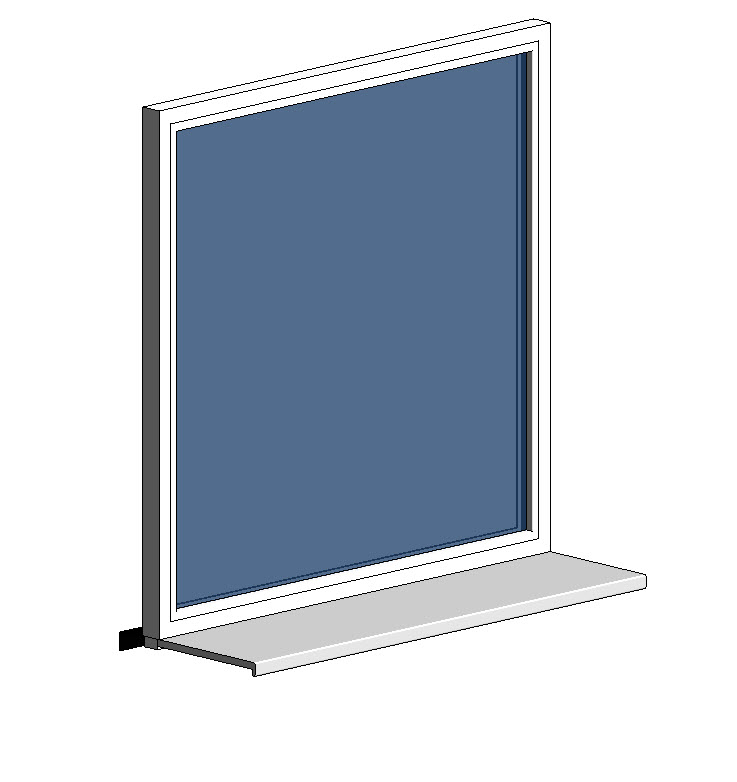

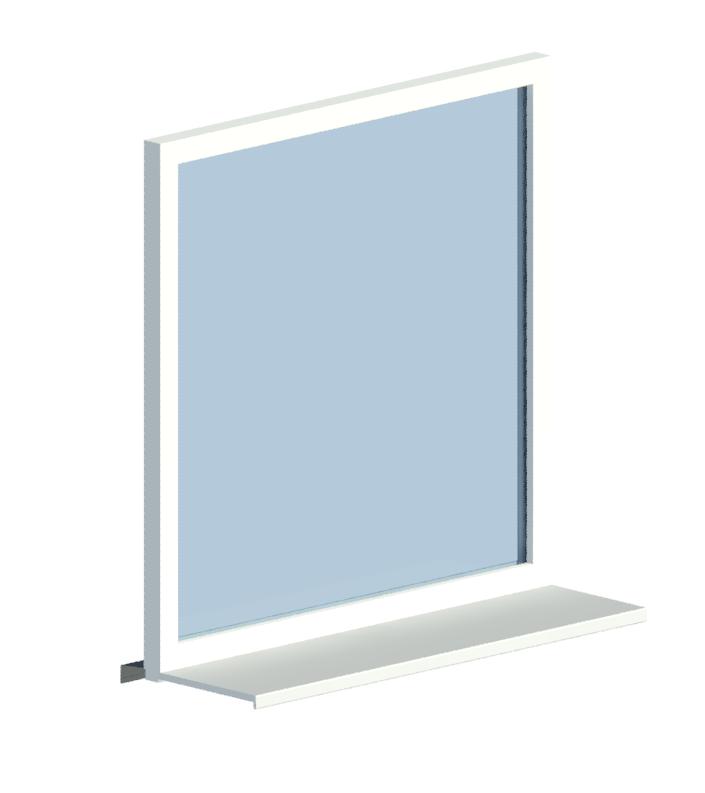

Окно глухое противопожарное Е60 ОП 4-60 система "Фототех Стопфайр" (W62) с двухкамерным стеклопакетом со стеклом FT-1
Обновлено в 2020 годуОписание
Модель противопожарного глухого окна выполнена в виде загружаемого семейства категории "Окна". Версия файлов Autodesk Revit 2016. Общие параметры семейства – Параметры ФОП 2017. Противопожарное неоткрывающееся окно с пределом огнестойкости E60 (марка изделия ОП 4-60). Профильная система Фототех СтопФайр на базе профильной системы Алютех W62. Светопрозрачное заполнение стеклопакет ЩИТ-СП2-103-60 (со стеклом FT-1) толщина от 24 мм (стандартная 32 мм). Максимальные размеры 2000х3000 мм, минимальные размеры 200х300 мм (ограничены технологическими условиями производства). Оттенок отсутствует. Средние теплотехнические характеристики. Вес противопожарного окна больше, чем непротивопожарного (проконсультируйтесь в Фототех).
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rvt | bimlib_shablonspecifikaciimodeley_fototeh.rvt | 24.2 MB | Revit 2016 | |
| phototeh_instruktsiya_po_rabote_s_modelyami.pdf | 1.3 MB | — | ||
| rfa | fototeh_okno_gluhoeprotivopojarnoe_alyuteh_w62.rfa | 596 KB | Revit 2016 | |
| ifc | okno_alyuteh_e60_2.ifc | 801 KB | IFC2X3 |
Типоразмеры (9)
| Наименование | Наименование ADSK Наименование | Наименование краткое ADSK_Наименование краткое | Описание | Слагаемое2 | ФОТОТЕХ Rстеклопакета | ФОТОТЕХ Огнестойкость | ФОТОТЕХ ОграничениеРазмеров | ФОТОТЕХ Стеклопакет Формула |
|---|---|---|---|---|---|---|---|---|
| Окно противопожарное глухое Е15 со стеклопакетом ЩИТ-СП2-103-30 | Окно глухое противопожарное Е15 ОП 4-15 система "Фототех Стопфайр" (W62) с двухкамерным стеклопакетом "ЩИТ-СП2-103-30" | Окно глухое противопожарное Е15 ОП-4-15 ЩИТ Фототех (W62) | Противопожарное неоткрывающееся окно с пределом огнестойкости E15 (марка изделия ОП 4-15). Профильная система Фототех СтопФайр на базе профильной системы Алютех W62. Светопрозрачное заполнение стеклопакет ЩИТ-СП2-103-30 толщина от 32 мм. Максимальные размеры 2000х2500 мм, минимальные размеры 200х300 мм (ограничены технологическими условиями производства). Сероватый оттенок остекления. Улучшенные теплотехнические характеристики. Вес противопожарного окна больше, чем непротивопожарного (проконсультируйтесь в Фототех). | 1.222222 | 0.7000 (м²·K)/Вт | E15 | Максимальные размеры 2000х2500 мм, минимальные размеры 200х300 мм. | ЩИТ-СП2-103-30 |
| Окно противопожарное глухое Е15 со стеклопакетом ЩИТ-СП2-103-30 (со стеклом FT-1) | Окно глухое противопожарное Е15 ОП 4-15 система "Фототех Стопфайр" (W62) с двухкамерным стеклопакетом со стеклом FT-1 | Окно глухое противопожарное Е15 ОП-4-15 FT-1 Фототех (W62) | Противопожарное неоткрывающееся окно с пределом огнестойкости E15 (марка изделия ОП 4-15). Профильная система Фототех СтопФайр на базе профильной системы Алютех W62. Светопрозрачное заполнение стеклопакет ЩИТ-СП2-103-30 (со стеклом FT-1) толщина от 24 мм (стандартная 32 мм). Максимальные размеры 2000х3000 мм, минимальные размеры 200х300 мм (ограничены технологическими условиями производства). Оттенок отсутствует. Средние теплотехнические характеристики. Вес противопожарного окна больше, чем непротивопожарного (проконсультируйтесь в Фототех). | 1.584362 | 0.5400 (м²·K)/Вт | E15 | Максимальные размеры 2000х3000 мм, минимальные размеры 200х300 мм. | ЩИТ-СП2-103-30 (FT-1) |
| Окно противопожарное глухое Е15 со стеклопакетом ЩИТ-СП2-103-30 (со стеклом FT-MPC) | Окно глухое противопожарное Е15 ОП 4-15 система "Фототех Стопфайр" (W62) с двухкамерным стеклопакетом со стеклом FT-MPC | Окно глухое противопожарное Е15 ОП-4-15 FT-MPC Фототех (W62) | Противопожарное неоткрывающееся окно с пределом огнестойкости E15 (марка изделия ОП 4-15). Профильная система Фототех СтопФайр на базе профильной системы Алютех W62. Светопрозрачное заполнение стеклопакет ЩИТ-СП2-103-30 (со стеклом FT-MPC) толщина от 24 мм (стандартная 32 мм). Максимальные размеры 2000х3000 мм, минимальные размеры 200х300 мм (ограничены технологическими условиями производства). Оттенок стекла серебристо-серый. Улучшенные теплотехнические характеристики. Вес противопожарного окна больше, чем непротивопожарного (проконсультируйтесь в Фототех). | 1.188272 | 0.7200 (м²·K)/Вт | E15 | Максимальные размеры 2000х3000 мм, минимальные размеры 200х300 мм. | ЩИТ-СП2-103-30 (FT-MPC) |
| Окно противопожарное глухое Е30 со стеклопакетом ЩИТ-СП2-103-30 | Окно глухое противопожарное Е30 ОП 4-30 система "Фототех Стопфайр" (W62) с двухкамерным стеклопакетом "ЩИТ-СП2-103-30" | Окно глухое противопожарное Е30 ОП-4-30 ЩИТ Фототех (W62) | Противопожарное неоткрывающееся окно с пределом огнестойкости E30 (марка изделия ОП 4-30). Профильная система Фототех СтопФайр на базе профильной системы Алютех W62. Светопрозрачное заполнение стеклопакет ЩИТ-СП2-103-30 толщина от 32 мм. Максимальные размеры 2000х2500 мм, минимальные размеры 200х300 мм (ограничены технологическими условиями производства). Сероватый оттенок остекления. Улучшенные теплотехнические характеристики. Вес противопожарного окна больше, чем непротивопожарного (проконсультируйтесь в Фототех). | 1.222222 | 0.7000 (м²·K)/Вт | E30 | Максимальные размеры 2000х2500 мм, минимальные размеры 200х300 мм. | ЩИТ-СП2-103-30 |
| Окно противопожарное глухое Е30 со стеклопакетом ЩИТ-СП2-103-30 (со стеклом FT-1) | Окно глухое противопожарное Е30 ОП 4-30 система "Фототех Стопфайр" (W62) с двухкамерным стеклопакетом со стеклом FT-1 | Окно глухое противопожарное Е30 ОП-4-30 FT-1 Фототех (W62) | Противопожарное неоткрывающееся окно с пределом огнестойкости E30 (марка изделия ОП 4-30). Профильная система Фототех СтопФайр на базе профильной системы Алютех W62. Светопрозрачное заполнение стеклопакет ЩИТ-СП2-103-30 (со стеклом FT-1) толщина от 24 мм (стандартная 32 мм). Максимальные размеры 2000х3000 мм, минимальные размеры 200х300 мм (ограничены технологическими условиями производства). Оттенок отсутствует. Средние теплотехнические характеристики. Вес противопожарного окна больше, чем непротивопожарного (проконсультируйтесь в Фототех). | 1.584362 | 0.5400 (м²·K)/Вт | E30 | Максимальные размеры 2000х3000 мм, минимальные размеры 200х300 мм. | ЩИТ-СП2-103-30 (FT-1) |
Технические характеристики
| Общее | |
| Категория | Архитектурные объекты |
| Тип | Окна |
| Материалы | Стекло, Алюминий |
| Каталог | Перейти |
| Размеры | |
| Высота | 1500 mm |
| Ширина | 1500 mm |
| Длина | 62 mm |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Обозначение ADSK Обозначение | ТУ 5271-263-18108815-2014 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ООО "Фототех" |
| Код изделия ADSK_Код изделия | 25.12.10.09.4.03.07 |
