BIM модель ШУВ с преобразователем частоты (для Revit)

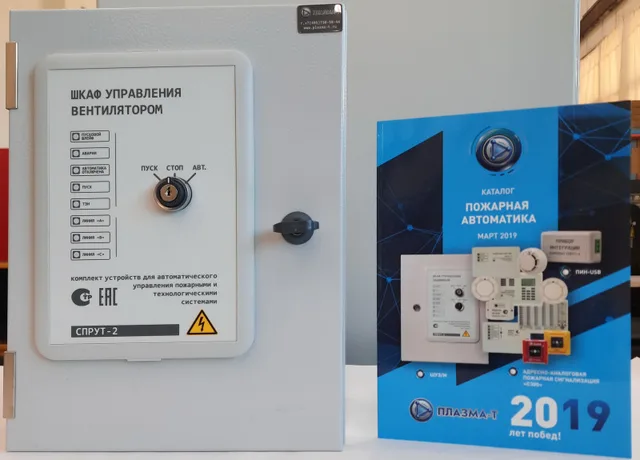

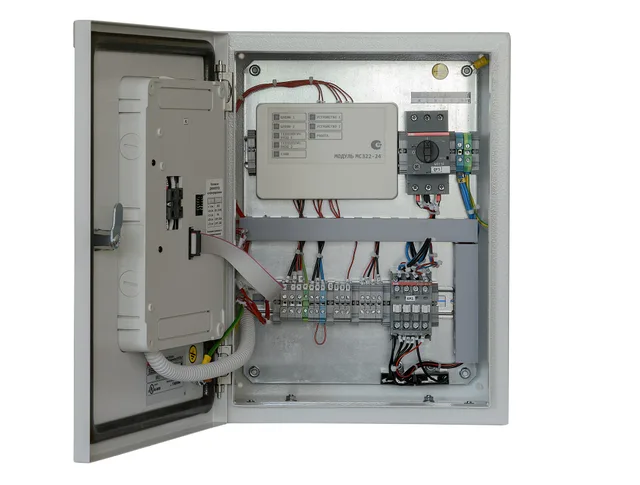

ШУВ, Шкаф управления вентилятором ШУВ предназначен для управления одно/трехфазным электродвигателем приточного или вытяжного вентилятора системы противопожарной вентиляции от 0,37 до 90 кВт, как в режиме «Местный пуск» с лицевой панели ШУВ, так и по сигналам любого модуля/прибора управления в режиме «Автоматический пуск» с контролем и отображением состояния вентилятора при помощи световой индикации и с передачей сигналов состояния на модуль управления, а также с опцией управления электрическим нагревателем мощностью 4 – 45 кВт. В ШУВ применены автоматические выключатели без тепловой защиты в соответствии с п.5.11 СП 6.13130.2021. ШУВ работает с любыми типами пожарных приборов управления и управляется как через выход типа «сухой контакт», так и через потенциальный выход 24 В/220 В. ШУВ выпускаются с различными способами пуска, а именно: ШУВ с прямым пуском предназначен для управления вентилятором мощностью от 0,37 до 90 кВт; ШУВ с мягким пуском предназначен для управления вентилятором мощностью от 1,5 до 90 кВт; ШУВ с преобразователем частоты (ПЧ) обеспечивает регулировку скорости вращения вентилятора по двум уставкам для безопасных зон с пребыванием маломобильных групп населения (МГН). Мощность подключаемого вентилятора от 0,37 до 90 кВт. Для всех ШУВ предусмотрена дополнительная опция управления электрическим нагревателем калорифера мощностью 4 – 45 кВт для подогрева приточного воздуха. Для исполнения ШУВ с преобразователем частоты, внутри шкафа устанавливается панель управления ПЧ с помощью которой осуществляется настройка работы вентилятора. Список параметров ПЧ, необходимых для правильной работы ШУВ/Ч данного исполнения указан в принципиальной электрической схеме, поставляемой со шкафом управления. ШУВ сертифицирован и соответствует требованиям ТР ЕАЭС 043/2017, СП 484.1311500.2020
