Шкаф управления задвижкой СПАС "СПРУТ-2"

ШУЗ предназначен для управления одно/трехфазным электроприводом задвижки практически любого производителя из известных на рынке. Управление осуществляется в режиме «Местный пуск» с лицевой панели ШУЗ или по сигналам любого модуля или прибора управления пожарного в режиме «Автоматический пуск» с отображением состояния задвижки при помощи световой индикации и с передачей сигналов состояния на модуль управления.

ШУЗ - универсальный шкаф, предназначенный для работы с любым типом электрозадвижек.

ШУЗ работает с любыми типами пожарных модулей/приборов управления и управляется как через выход типа «сухой контакт», так и через потенциальный выход на 24 В DC/220 В AC.

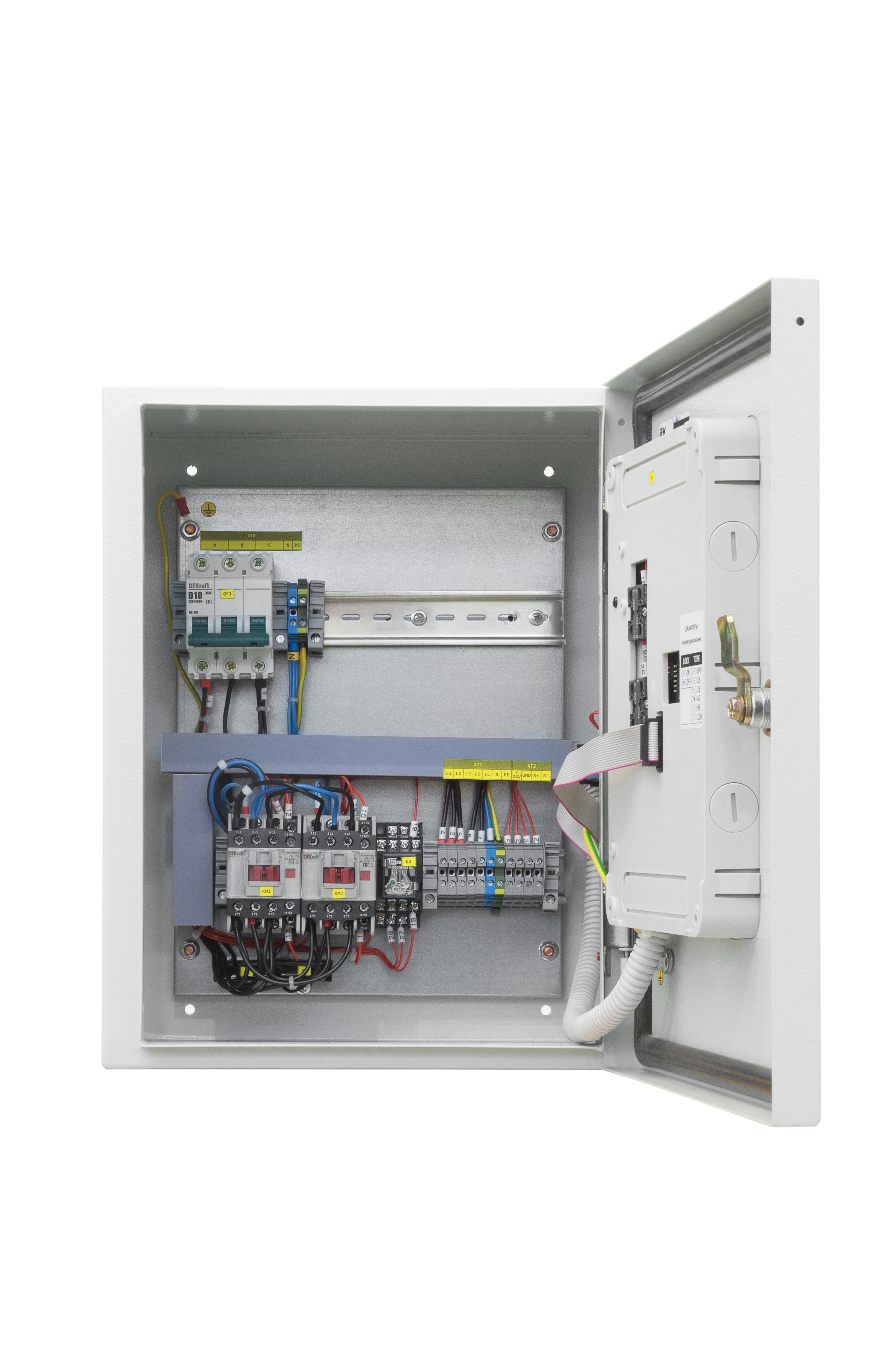

ШУЗ выпускается в четырех исполнениях в зависимости от применимой аппаратуры коммутации (DEKraft, Schneider Electric или ABB) и степени защиты оболочки – IP31 или IP54, а именно:

ШУЗ/IP31 - комплектация DEK, IP31
ШУЗ/IP54 - комплектация DEK, IP54
ШУЗ/IP54/SE - комплектация SE, IP54
ШУЗ/IP54/ABB - комплектация ABB, IP54
ШУЗ соответствует требованиям ФЗ 123, ТР ЕАЭС 043/2017, СП 484.1311500.2020

Параметры работы ШУЗ, такие как контроль линий связи, контроль времени срабатывания и другие параметры, включая управление индикацией на лицевой панели ШУЗ, могут быть настроены в зависимости от применяемого модуля/прибора управления и схемы подключения.

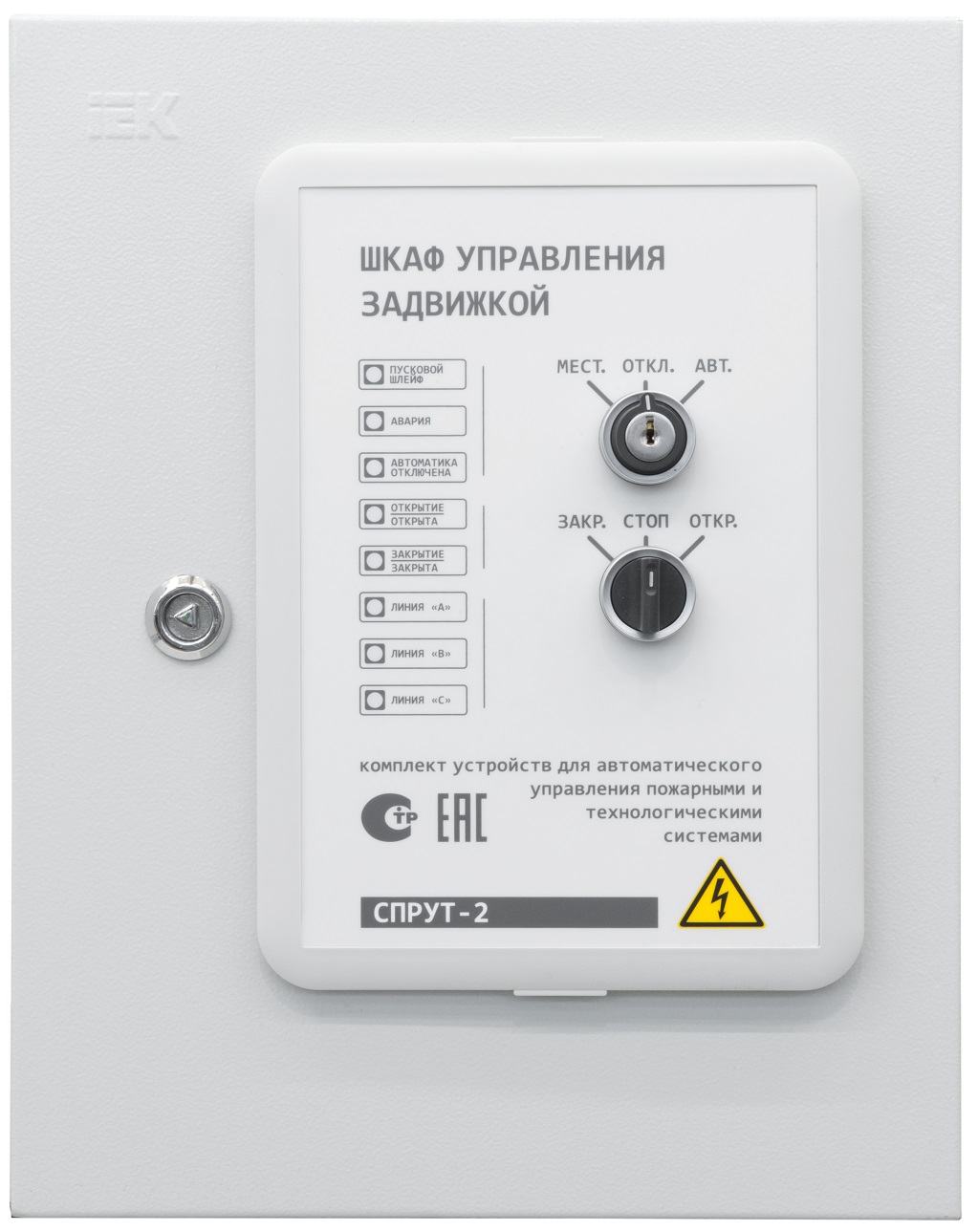

ШУЗ обеспечивает расширенную индикацию состояний и режимов, а именно:

наличие питания по каждой фазе на электровводе и включенного состояния вводного автомата;
отображение режимов «Авария» и «Автоматика отключена». При этом управление индикаторами осуществляется как от самого ШУЗ, так и по сигналам от внешнего прибора управления;
отображение состояния пускового шлейфа, а именно наличие сигнала «Пуск» и неисправность шлейфа;
отображение состояния задвижки при помощи двух индикаторов «Открытие/Открыта» и «Закрытие/Закрыта», а именно:
работа задвижки (открытие или закрытие);
состояние задвижки (открыта или закрыта);
невыход на режим (при открытии или закрытии), а также ошибка в установке времени на закрытие/открытие;
неисправность шлейфа концевика (открыта или закрыта).
ШУЗ обеспечивает установку времени (от 10 до 210 сек) на открытие/закрытие электрозадвижки и контроль подтверждения открытия/закрытия задвижки в течение установленного времени в автоматическом режиме. При необходимости контроль можно отключить.

ШУЗ имеет пространство для монтажа модуля управления внутри шкафа (В×Ш×Г не менее 14×180×140 мм) и обеспечивает питание на 24 В DC.

ШУЗ, согласно ГОСТ Р 53325-2012, обеспечивает контроль исправности линий связи до электропривода задвижки. При необходимости контроль можно отключить.

ШУЗ обеспечивает контроль исправности линий пускового шлейфа и концевых выключателей задвижки. При необходимости контроль можно отключить раздельно для пускового шлейфа и для концевых выключателей.

В ШУЗ предусмотрена возможность выбора алгоритма работы электрофицированной задвижки:

выбор исходного состояния задвижки - открыта или закрыта;
выбор режима работы задвижки в зависимости от состояния пускового шлейфа:
перевод задвижки в рабочее/исходное состояние синхронно с появлением/снятием сигнала «Пуск»;
перевод задвижки в рабочее состояние при подаче сигнала «Пуск», перевод задвижки в исходное состояние вручную с лицевой панели ШУЗ.
ШУЗ имеет четыре выхода типа «сухой контакт» для передачи на внешний модуль управления состояний «Авария», «Автоматика отключена», «Задвижка открыта» и «Задвижка закрыта».

ШУЗ обеспечивает простую и понятную настройку параметров работы при помощи джамперов конфигурирования.
