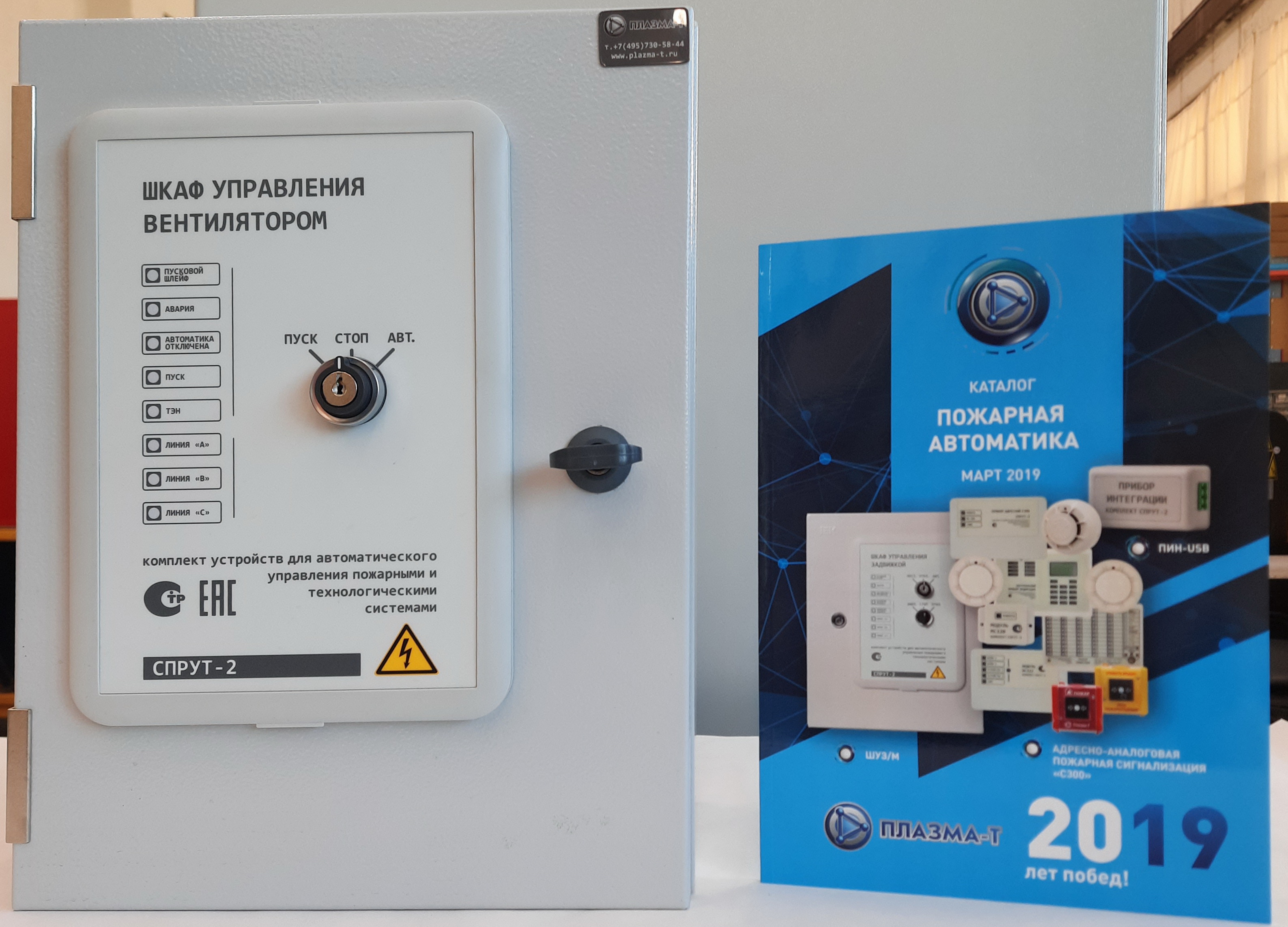

Шкаф управления вентилятором СПАС "СПРУТ-2"

Модели ШУВ:
- с прямым пуском (BIM_SHUV),
- с мягким пуском (BIM_SHUV(M)),
- с преобразователем частоты (BIM_SHUV(CH)),
- с преобразователем частоты danfoss FC-101 (BIM_SHUV_DF_FC101),
- с преобразователем частоты danfoss FC-102 (BIM_SHUV_DF_FC102).

ШУВ предназначен для управления одно/трехфазным электродвигателем приточного или вытяжного вентилятора системы противопожарной вентиляции от 0,37 до 37 кВт, как в режиме «Местный пуск» с лицевой панели ШУВ, так и по сигналам любого модуля/прибора управления в режиме «Автоматический пуск» с контролем и отображением состояния вентилятора при помощи световой индикации и с передачей сигналов состояния на модуль управления, а также с опцией управления электрическим нагревателем мощностью 0,37 – 45 кВт.

ШУВ работает с любыми типами пожарных приборов управления и управляется как через выход типа «сухой контакт», так и через потенциальный выход 24 В/220 В.

ШУВ выпускаются с различными способами пуска, а именно:

ШУВ с прямым пуском предназначен для управления вентилятором мощностью от 0,37 до 37 кВт;
ШУВ с мягким пуском предназначен для управления вентилятором мощностью от 5,5 до 37 кВт;
ШУВ с преобразователем частоты (ПЧ) обеспечивает регулировку скорости вращения вентилятора по двум уставкам для безопасных зон с пребыванием маломобильных групп населения (МГН):
ШУВ-М с ПЧ ABB предназначен для управления вентилятором мощностью от 0,37 до 18,5 кВт;
ШУВ с ПЧ Danfoss (FC-101 или FC-102) предназначен для управления вентилятором мощностью от 0,37 до 37 кВт.
Для всех ШУВ предусмотрена дополнительная опция управления электрическим нагревателем калорифера мощностью 0,37 – 45 кВт для подогрева приточного воздуха.

ШУВ соответствует требованиям ФЗ 123, ТР ЕАЭС 043/2017, СП 484.1311500.2020

ШУВ обеспечивает возможность работы в режимах ручного и автоматического управления.

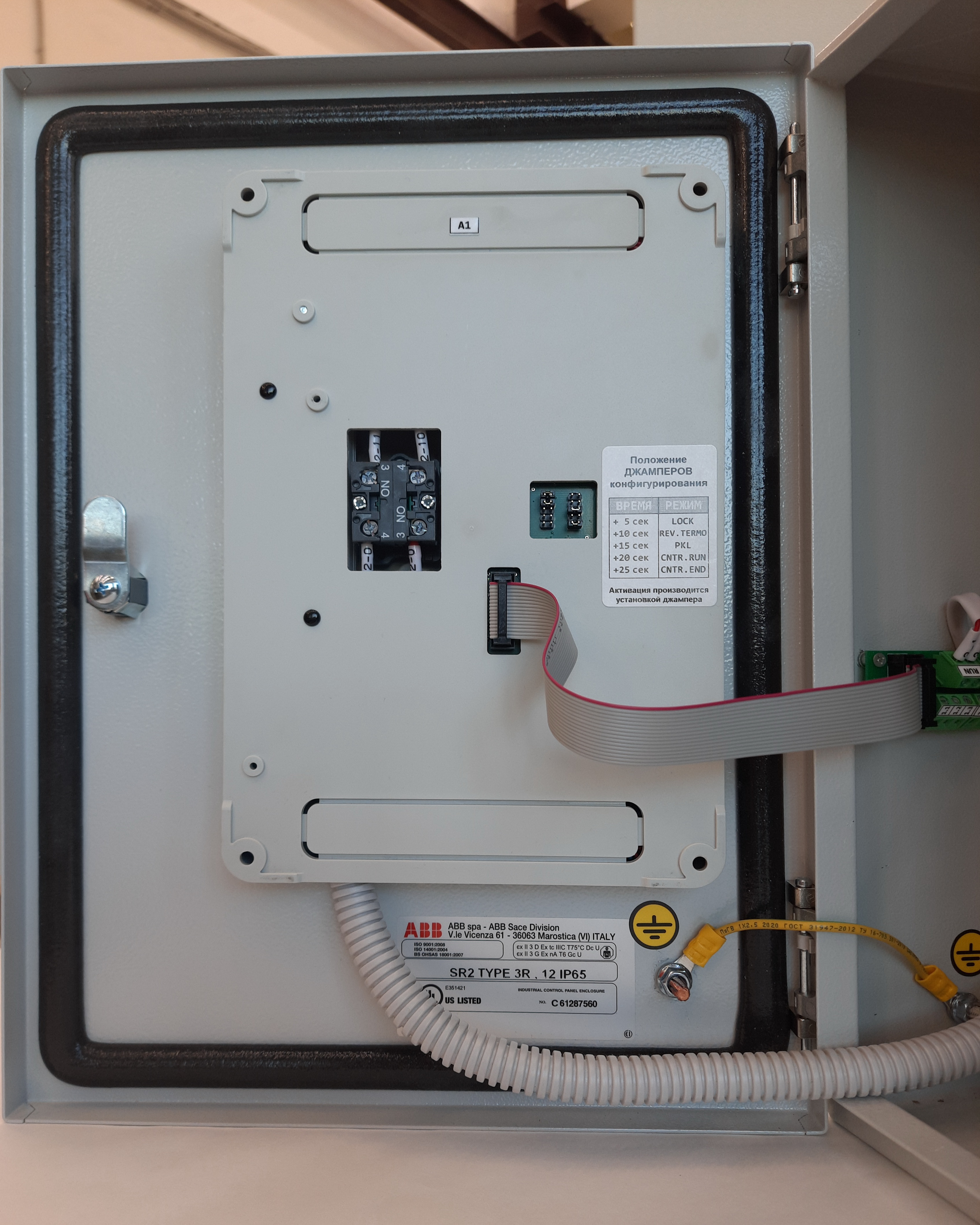

ШУВ имеет пространство для монтажа модуля управления внутри шкафа размером не менее 140×180×140 мм.

Наличие встроенного источника питания 24 В обеспечивает возможность электропитания встраиваемого модуля управления до 12,0 Вт.

ШУВ согласно ГОСТ 53325-2012 обеспечивает контроль исправности цепи подключения электродвигателя вентилятора.

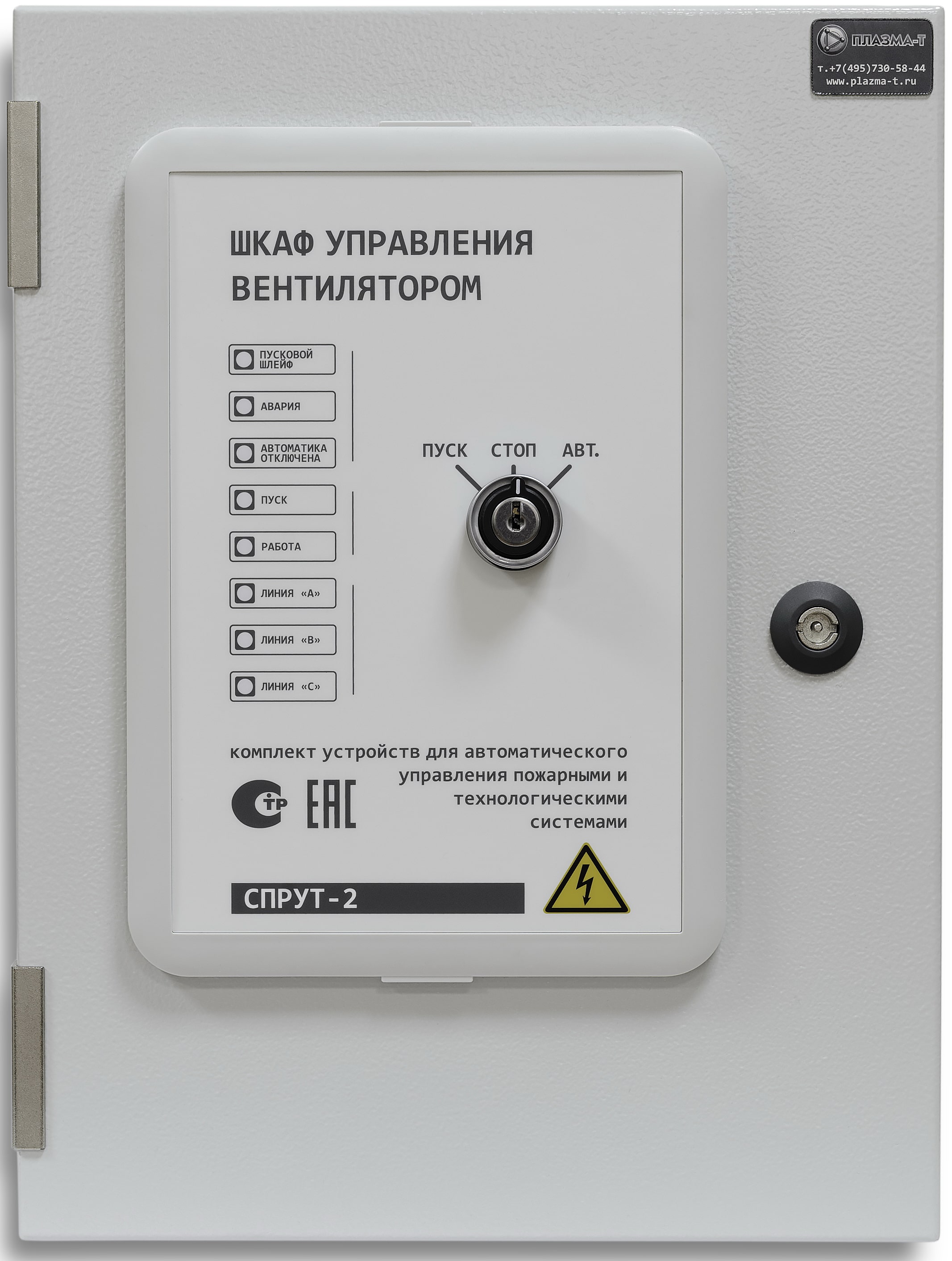

ШУВ обеспечивает отображение режимов «Электропитание», «Автоматика отключена», «Вентилятор включен», «Авария» на встроенных световых индикаторах.

ШУВ обеспечивает передачу состояний «Авария», «Автоматика отключена», «Вентилятор включен» на модуль управления.

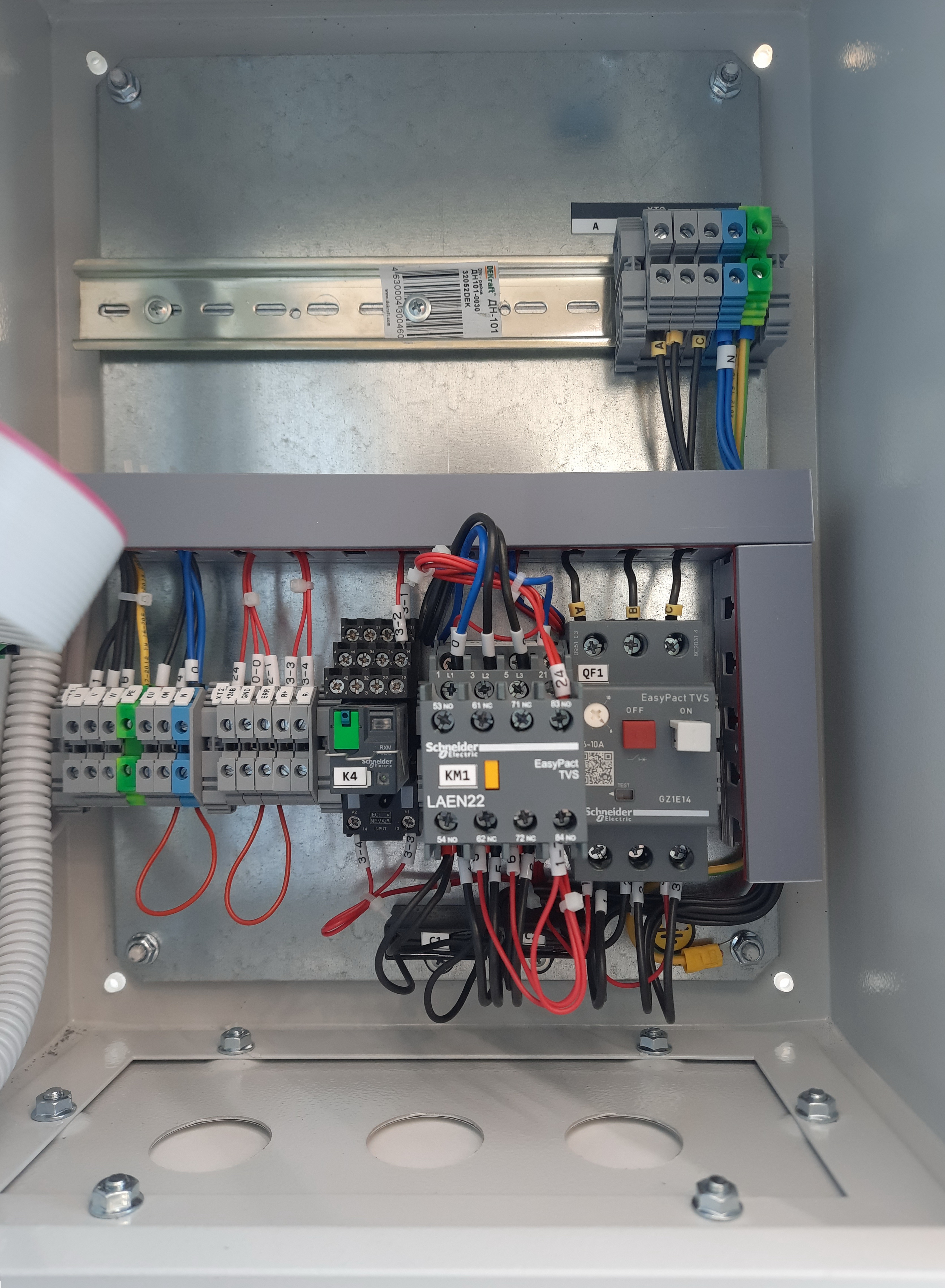

Аппаратура коммутации трех производителей: DEKraft, Schneider Electric, ABB (в зависимости от исполнения).

Отдельное исполнение ШУВ с преобразователями частоты Danfoss и аппаратурой коммутации ABB.

Степень защиты оболочки – IP31 или IP54 (в зависимости от исполнения).

Опция управления электрическим нагревателем предусматривает в комплекте с ШУВ поставку температурного датчика ТД-2.

Исполнения выпускаемых ШУВ:

ШУВ/х/IP31 – прямой пуск, комплектация DEK, IP31
ШУВ/х/IP54 – прямой пуск, комплектация DEK, IP54
ШУВ/х/IP54/SE – прямой пуск, комплектация SE, IP54
ШУВ/х/IP54/ABB – прямой пуск, комплектация ABB, IP54
где х – мощность вентилятора (0,37 – 37 кВт)
ШУВ/х/М/IP31 – мягкий пуск, комплектация DEK, IP31
ШУВ/х/М/IP54 – мягкий пуск, комплектация DEK, IP54
ШУВ/х/М/IP54/SE – мягкий пуск, комплектация SE, IP54
ШУВ/х/М/IP54/ABB – мягкий пуск, комплектация ABB, IP54
где х – мощность вентилятора (5,5 – 37 кВт)
ШУВ/х/Ч/IP31 – Преобразователь частоты ABB, комплектация DEK, IP31
ШУВ/х/Ч/IP54 – Преобразователь частоты ABB, комплектация DEK, IP54
ШУВ/х/Ч/IP54/SE – Преобразователь частоты ABB, комплектация SE, IP54
ШУВ/х/Ч/IP54/ABB – Преобразователь частоты ABB, комплектация ABB, IP54
где х – мощность вентилятора (0,37 – 18,5 кВт)
ШУВ/х/Ч/IP54/DF-zzz – Преобразователь частоты Danfoss, комплектация ABB, IP54
где х – мощность вентилятора (0,37 – 37 кВт)
zzz – тип ПЧ (FC-101 или FC-102)
опция «+ТЭН/х» – Управление электрическим нагревателем,
где х – мощность трехфазного нагревателя (0,37 – 45 кВт) либо соответствующего ему по мощности однофазного нагревателя (0,37 – 20 кВт)
