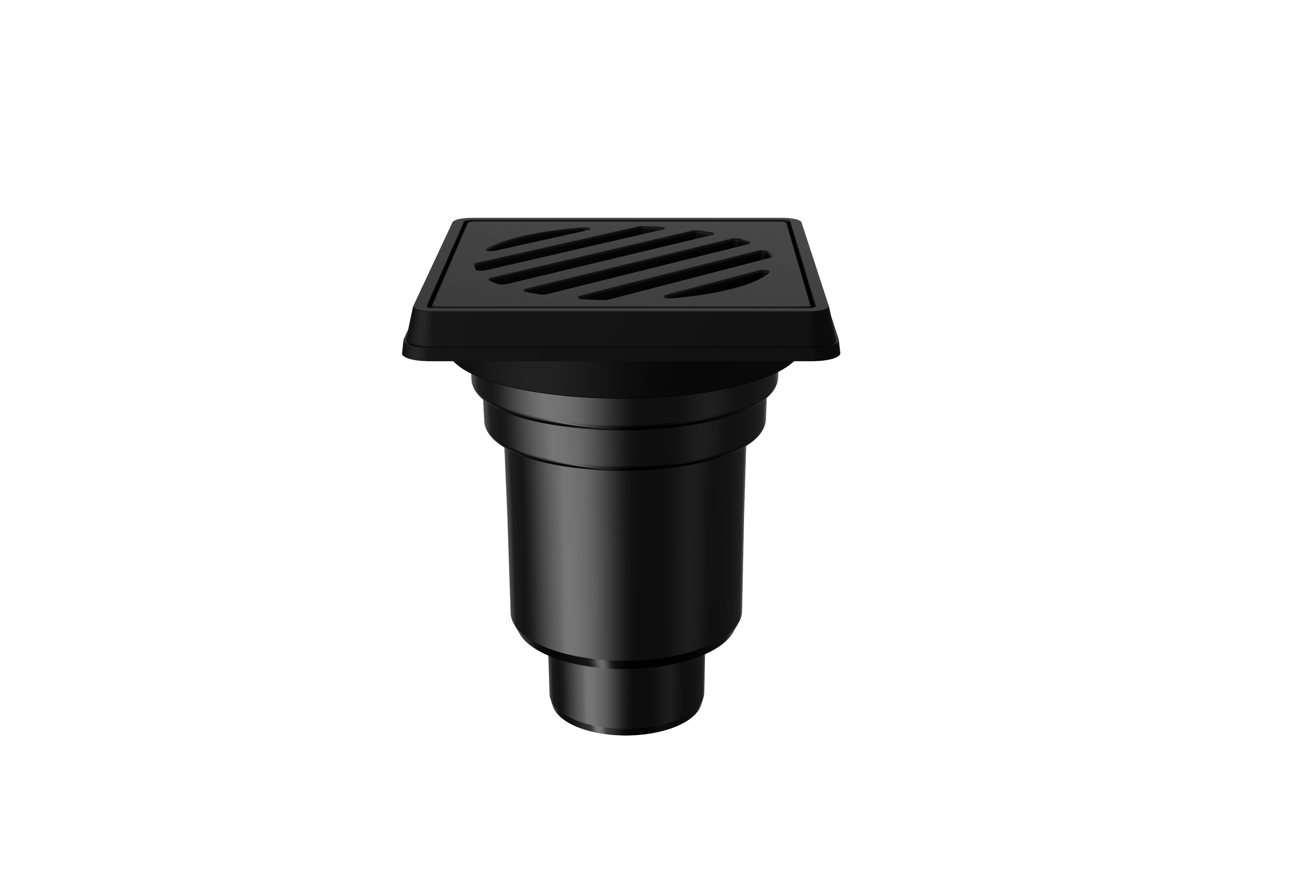

Трап нерегулируемый Т 606 PNsG 260x260 вертикальный выпуск DN 110/160 с корзинкой и незамерзающим гидрозатвором, решетка чугунная, чугунный подрамник

Name: Трап нерегулируемый Т 606 PNsG 260x260 вертикальный выпуск DN 110/160 с корзинкой и незамерзающим гидрозатвором, решетка чугунная, чугунный подрамник
Brand: ФАХМАНН РУССЛАНД

Обновлено 5 месяцев назад

Описание

Модель выполнена в виде загружаемого семейства категории "Сантехнические приборы" в двух уровнях детализации. Предусмотрено УГО. Версия файлов Autodesk Revit 2019. Общие параметры семейства – Параметры ФОП 2019. Большие трапы Fachmann серии Т применяются на эксплуатируемых кровлях с большой нагрузкой: открытых парковках, стилобатах, дворах. Дворовый трап предназначен для точечного водоотведения с плоских поверхностей, а также для отвода воды при пожаротушении в общественных помещениях и на многоуровневых паркингах. Вертикальный трап оборудован незамерзающим гидрозатвором.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	Fachmann_Трап_Нерегулируемый_Т606.rfa	556 KB	Revit 2019
rvt	Fachmann_ШаблонСпецификацииМоделей.rvt	43.0 MB	Revit 2019
pdf	fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf	2.0 MB	—

Типоразмеры (2)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	PNsG	PNsP
04.089 T 606 PNsP	T 606 PNsP	6.59	Трап нерегулируемый Т 606 PNsP 241x241 вертикальный выпуск DN 110/160 с корзинкой и незамерзающим гидрозатвором, решетка чугунная, пластиковый подрамник (арт. 04.089)	04.089	Трап вертикальный нерегулируемый T 606 PNsP	False	True

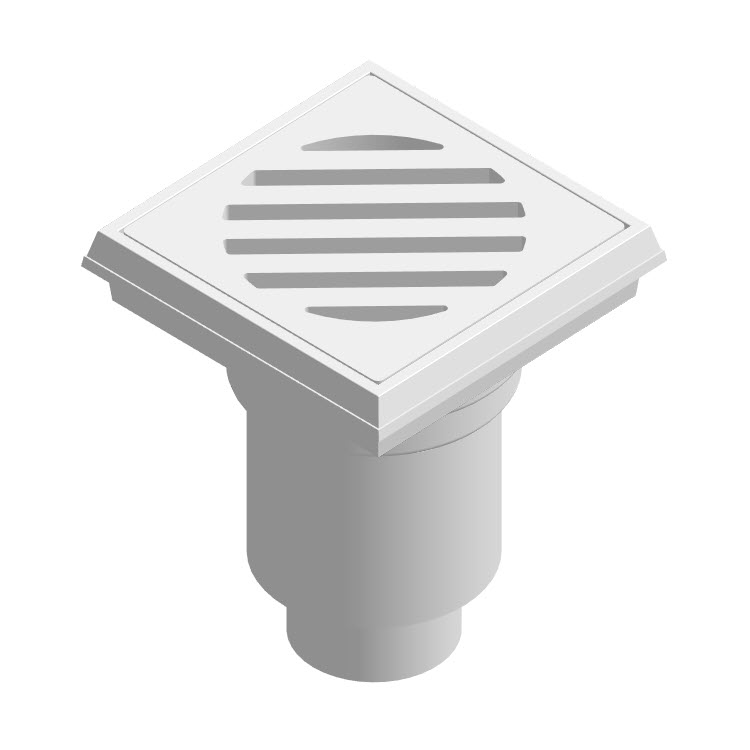

04.090 T 606 PNsG	T 606 PNsG	11.82	Трап нерегулируемый Т 606 PNsG 260x260 вертикальный выпуск DN 110/160 с корзинкой и незамерзающим гидрозатвором, решетка чугунная, чугунный подрамник (арт. 04.090)	04.090	Трап вертикальный нерегулируемый T 606 PNsG	True	False

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Сантехническое оборудование
Материалы	Поливинилхлорид (PVC), Нержавеющая сталь, Чугун
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	317 mm
Ширина	260 mm
Длина	260 mm
Вес	11820 g
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	СТО 22.29.29-001-36683078-2019
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «ФАХМАНН РУССЛАНД»
Fachmann МаксимальныйРасход	5.5 л/с
