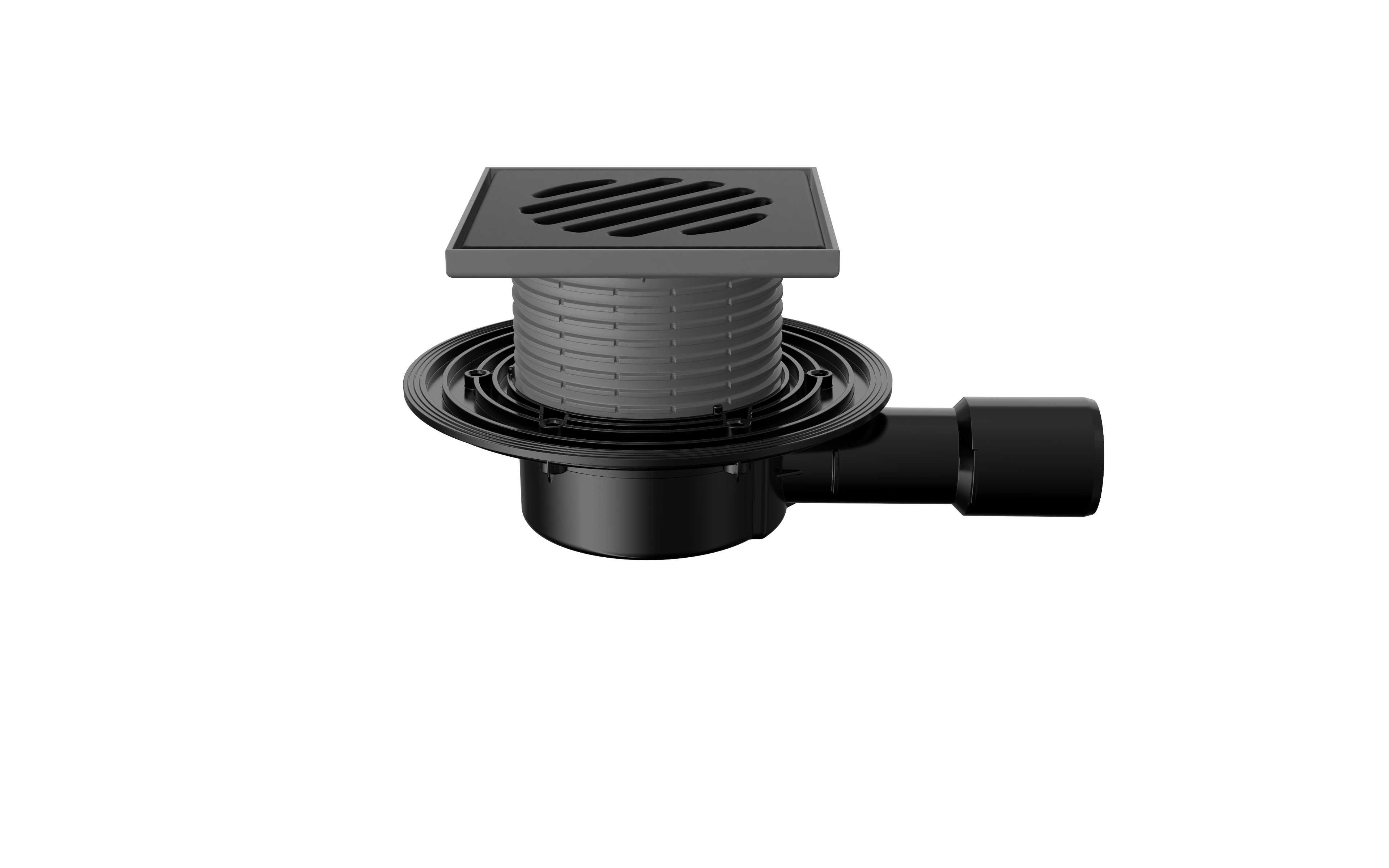

Трап регулируемый T 090.0 PDsB 145x145 горизонтальный выпуск DN40/50 с "сухим" сифоном, решетка чугунная, пластиковый подрамник

Name: Трап регулируемый T 090.0 PDsB 145x145 горизонтальный выпуск DN40/50 с "сухим" сифоном, решетка чугунная, пластиковый подрамник
Brand: ФАХМАНН РУССЛАНД

Обновлено 5 месяцев назад

Описание

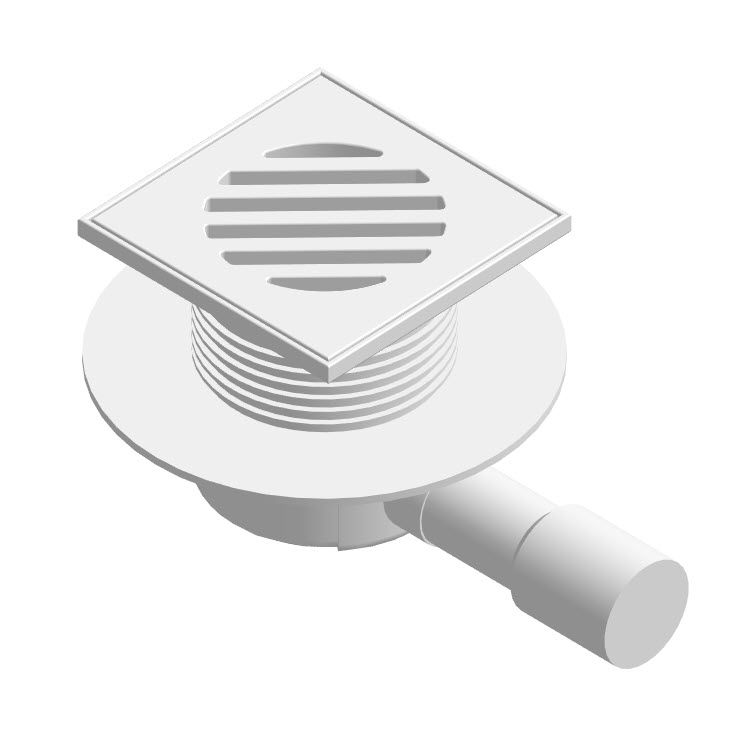

Модель выполнена в виде загружаемого семейства категории "Сантехнические приборы" в двух уровнях детализации. Предусмотрено УГО. Версия файлов Autodesk Revit 2019. Общие параметры семейства – Параметры ФОП 2019. Трапы Fachmann серии Т 090 предназначены для приема и отведения в канализационную сеть сточных вод с поверхности пола. Трапы для душа устанавливаются в жилых, общественных и производственных зданиях. Регулируемый трап с горизонтальным выпуском имеет диаметр выпускного патрубка 40/50 мм. Если душевой трап укомплектован гидрозатвором, то он надежно защищает помещение от неприятных запахов из канализации.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf	2.0 MB	—
rvt	Fachmann_ШаблонСпецификацииМоделей.rvt	43.0 MB	Revit 2019
rfa	Fachmann_Трап_Регулируемый_T090 PHsB-PDsB.rfa	1.3 MB	Revit 2019

Типоразмеры (4)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Прижимной фланец
04.161 Т 090.0 PHsB	Т 090.0 PHsB	1.51	Трап регулируемый Т 090.0 PHsB 145x145 горизонтальный выпуск DN40/50 с "мокрым" сифоном, решетка чугунная, пластиковый подрамник (арт. 04.161)	04.161	Трап регулируемый Т 090.0 PHsB	False
04.162 Т 090.1 PHsB	Т 090.1 PHsB	1.72	Трап регулируемый Т 090.1 PHsB 145x145 горизонтальный выпуск DN40/50 с "мокрым" сифоном, решетка чугунная, пластиковый подрамник (арт. 04.162)	04.162	Трап регулируемый Т 090.1 PHsB	True
04.163 Т 090.0 PDsB	Т 090.0 PDsB	1.53	Трап регулируемый T 090.0 PDsB 145x145 горизонтальный выпуск DN40/50 с "сухим" сифоном, решетка чугунная, пластиковый подрамник (арт. 04.163)	04.163	Трап регулируемый Т 090.0 PDsB	False
04.164 Т 090.1 PDsB	Т 090.1 PDsB	1.75	Трап регулируемый T 090.1 PDsB 145x145 горизонтальный выпуск DN40/50 с "сухим" сифоном, решетка чугунная, пластиковый подрамник (арт. 04.164)	04.164	Трап регулируемый Т 090.1 PDsB	True

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Сантехническое оборудование
Материалы	Чугун, Нержавеющая сталь, Поливинилхлорид (PVC)
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	133 mm
Ширина	200 mm
Длина	285 mm
Вес	1530 g
Общие характеристики
*B	True
*G	False
*P	False
Количество ADSK Количество	1
Обозначение ADSK Обозначение	СТО 22.29.29-001-36683078-2019
