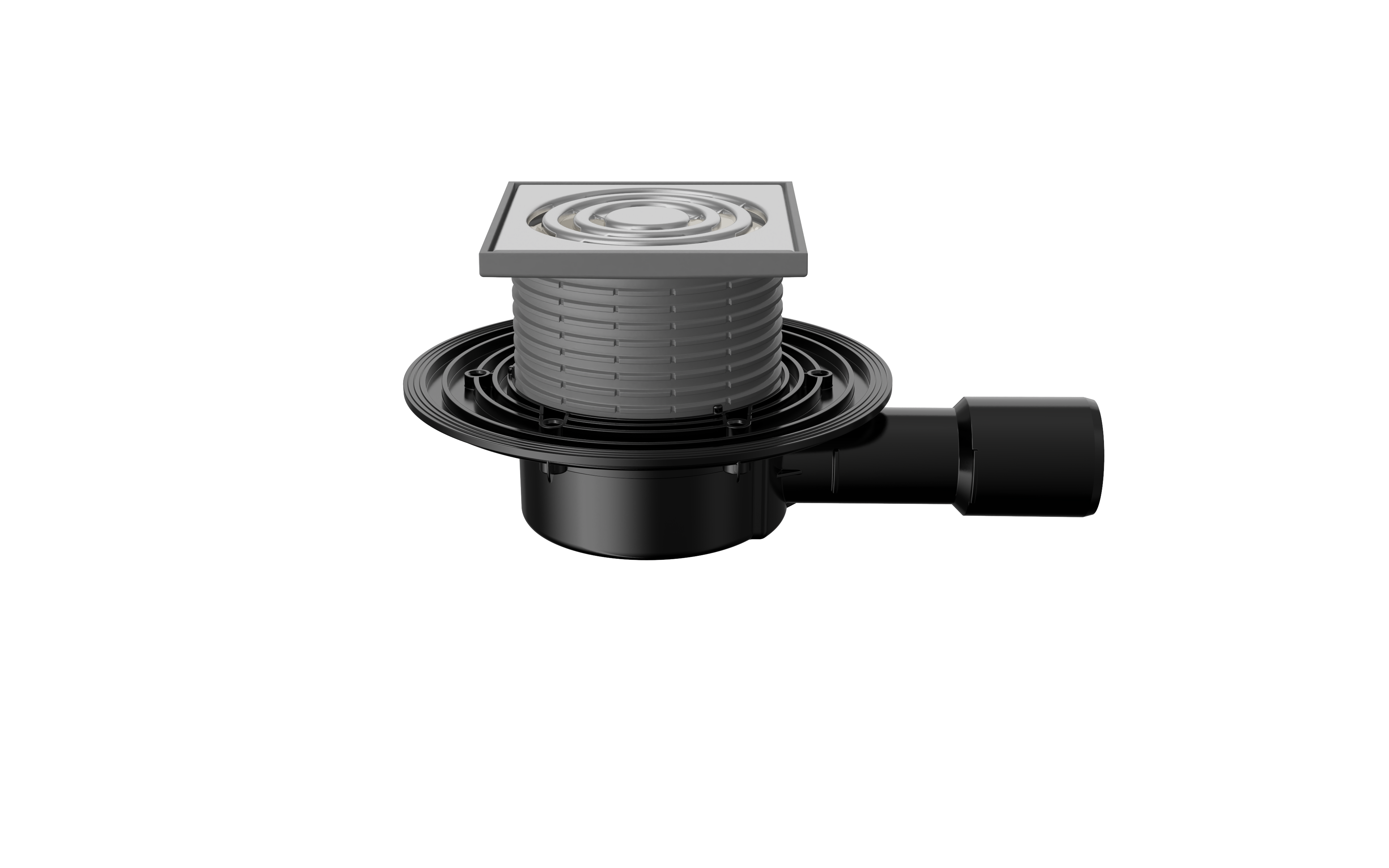

Трап регулируемый Т 090.0 SDsP 122x122 горизонтальный выпуск DN40/50 с "сухим" сифоном, решетка нерж. сталь, пластиковый подрамник

Name: Трап регулируемый Т 090.0 SDsP 122x122 горизонтальный выпуск DN40/50 с "сухим" сифоном, решетка нерж. сталь, пластиковый подрамник
Brand: ФАХМАНН РУССЛАНД

Обновлено 5 месяцев назад

Описание

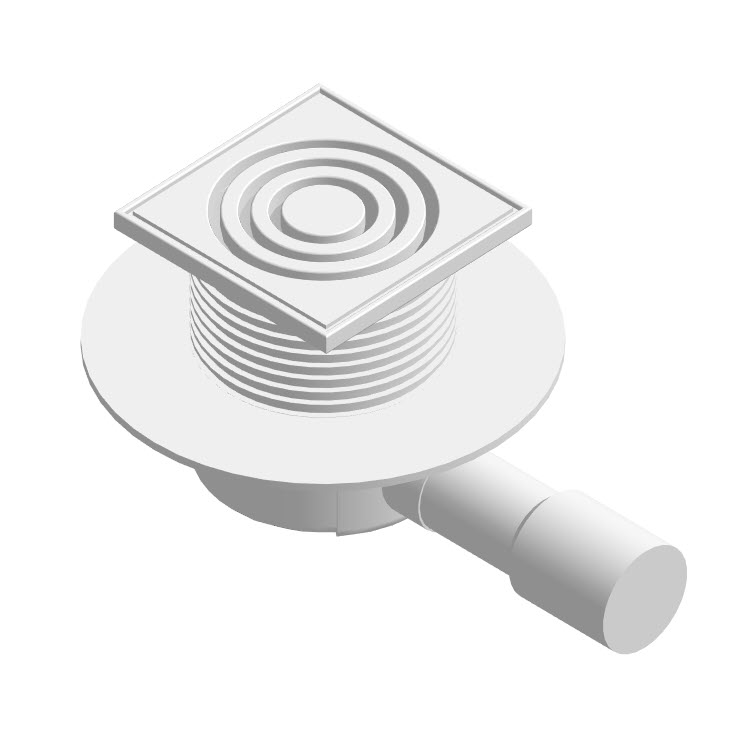

Модель выполнена в виде загружаемого семейства категории "Сантехнические приборы" в двух уровнях детализации. Предусмотрено УГО. Версия файлов Autodesk Revit 2019. Общие параметры семейства – Параметры ФОП 2019. Трапы Fachmann серии Т 090 предназначены для приема и отведения в канализационную сеть сточных вод с поверхности пола. Трапы для душа устанавливаются в жилых, общественных и производственных зданиях. Регулируемый трап с горизонтальным выпуском имеет диаметр выпускного патрубка 40/50 мм. Если душевой трап укомплектован гидрозатвором, то он надежно защищает помещение от неприятных запахов из канализации.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf	2.0 MB	—
rvt	Fachmann_ШаблонСпецификацииМоделей.rvt	43.0 MB	Revit 2019
rfa	Fachmann_Трап_Регулируемый_T090 SDsP.rfa	1.3 MB	Revit 2019

Типоразмеры (2)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Прижимной фланец
04.159 Т 090.0 SDsP	Т 090.0 SDsP	0.7	Трап регулируемый Т 090.0 SDsP 122x122 горизонтальный выпуск DN40/50 с "сухим" сифоном, решетка нерж. сталь, пластиковый подрамник (арт. 04.159)	04.159	Трап регулируемый Т 090.0 SDsP	False
04.160 Т 090.1 SDsP	Т 090.1 SDsP	0.91	Трап регулируемый Т 090.1 SDsP 122x122 горизонтальный выпуск DN40/50 с "сухим" сифоном, решетка нерж. сталь, пластиковый подрамник (арт. 04.160)	04.160	Трап регулируемый Т 090.1 SDsP	True

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Сантехническое оборудование
Материалы	Чугун, Нержавеющая сталь, Поливинилхлорид (PVC)
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	129 mm
Ширина	200 mm
Длина	285 mm
Вес	700 g
Общие характеристики
*B	False
*G	False
*P	True
Количество ADSK Количество	1
Обозначение ADSK Обозначение	СТО 22.29.29-001-36683078-2019
