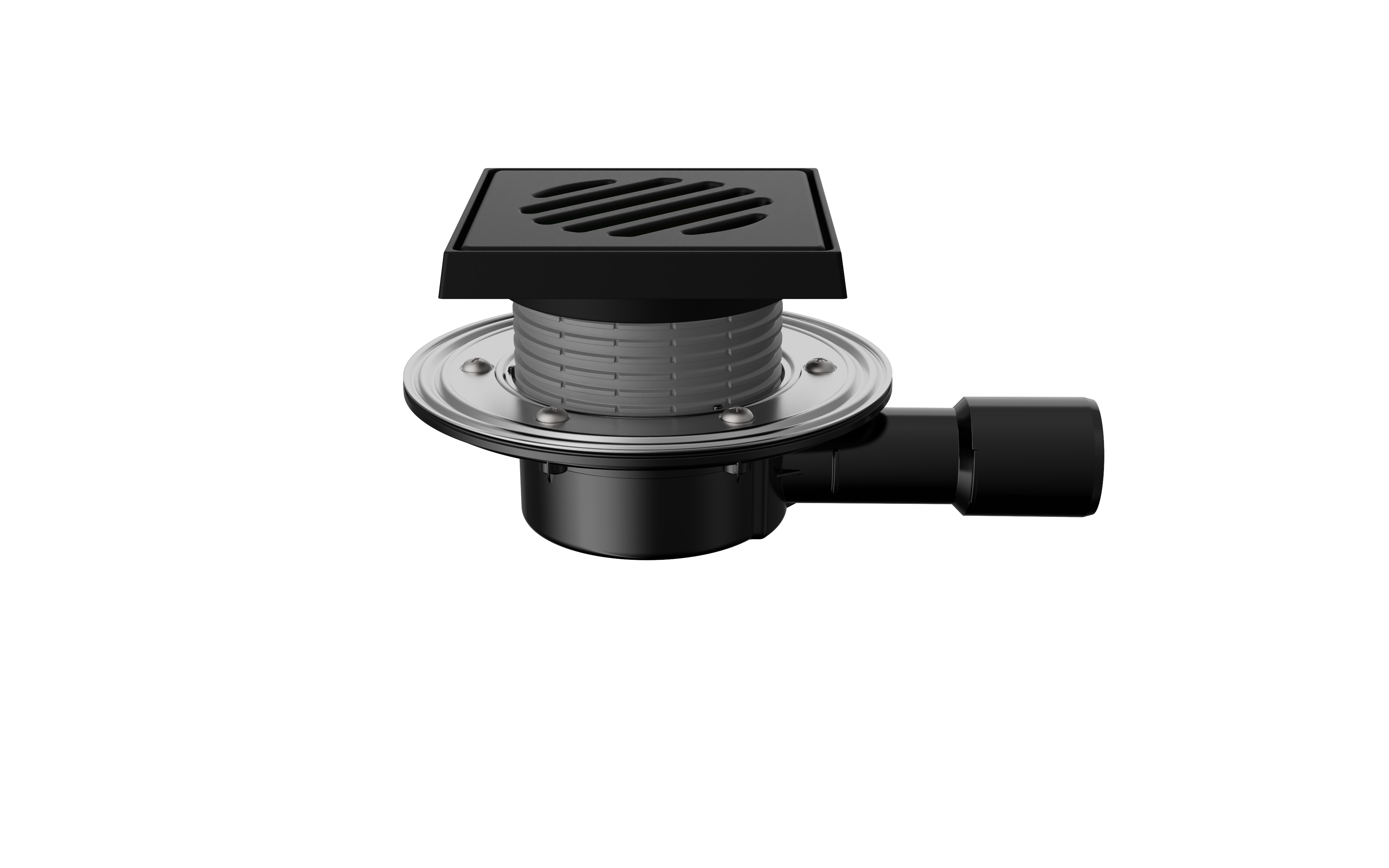

Трап регулируемый Т 090.1 PHsG 150x150 горизонтальный выпуск DN40/50 с "мокрым" сифоном, решетка чугунная, чугунный подрамник

Name: Трап регулируемый Т 090.1 PHsG 150x150 горизонтальный выпуск DN40/50 с "мокрым" сифоном, решетка чугунная, чугунный подрамник
Brand: ФАХМАНН РУССЛАНД

Обновлено 5 месяцев назад

Описание

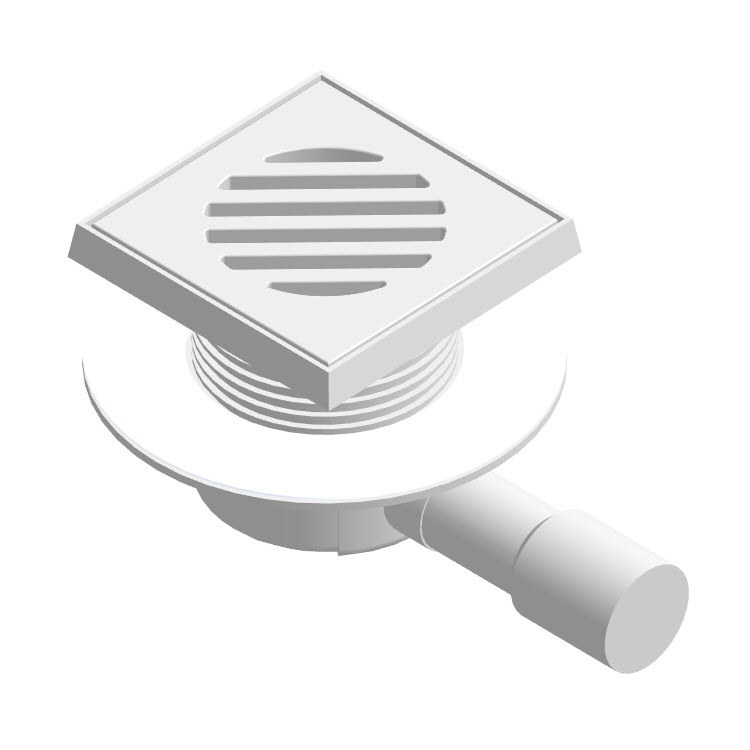

Модель выполнена в виде загружаемого семейства категории "Сантехнические приборы" в двух уровнях детализации. Предусмотрено УГО. Версия файлов Autodesk Revit 2019. Общие параметры семейства – Параметры ФОП 2019. Трапы Fachmann серии Т 090 предназначены для приема и отведения в канализационную сеть сточных вод с поверхности пола. Трапы для душа устанавливаются в жилых, общественных и производственных зданиях. Регулируемый трап с горизонтальным выпуском имеет диаметр выпускного патрубка 40/50 мм. Если душевой трап укомплектован гидрозатвором, то он надежно защищает помещение от неприятных запахов из канализации.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf	2.0 MB	—
rvt	Fachmann_ШаблонСпецификацииМоделей.rvt	43.0 MB	Revit 2019
rfa	Fachmann_Трап_Регулируемый_T090 PHsG-PDsG.rfa	1.4 MB	Revit 2019

Типоразмеры (4)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Прижимной фланец
04.165 Т 090.0 PHsG	Т 090.0 PHsG	2.58	Трап регулируемый Т 090.0 PHsG 150x150 горизонтальный выпуск DN40/50 с "мокрым" сифоном, решетка чугунная, чугунный подрамник (арт. 04.165)	04.165	Трап регулируемый Т 090.0 PHsG	False
04.166 Т 090.1 PHsG	Т 090.1 PHsG	2.79	Трап регулируемый Т 090.1 PHsG 150x150 горизонтальный выпуск DN40/50 с "мокрым" сифоном, решетка чугунная, чугунный подрамник (арт. 04.166)	04.166	Трап регулируемый Т 090.1 PHsG	True
04.167 Т 090.0 PDsG	Т 090.0 PDsG	2.62	Трап регулируемый T 090.0 PDsG 150x150 горизонтальный выпуск DN40/50 с "сухим" сифоном, решетка чугунная, чугунный подрамник (арт. 04.167)	04.167	Трап регулируемый Т 090.0 PDsG	False
04.168 Т 090.1 PDsG	Т 090.1 PDsG	2.82	Трап регулируемый T 090.1 PDsG 150x150 горизонтальный выпуск DN40/50 с "сухим" сифоном, решетка чугунная, чугунный подрамник (арт. 04.168)	04.168	Трап регулируемый Т 090.1 PDsG	False

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Сантехническое оборудование
Материалы	Чугун, Нержавеющая сталь, Поливинилхлорид (PVC)
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	133 mm
Ширина	200 mm
Длина	285 mm
Вес	2790 g
Общие характеристики
*B	False
*G	True
*P	False
Количество ADSK Количество	1
Обозначение ADSK Обозначение	СТО 22.29.29-001-36683078-2019
