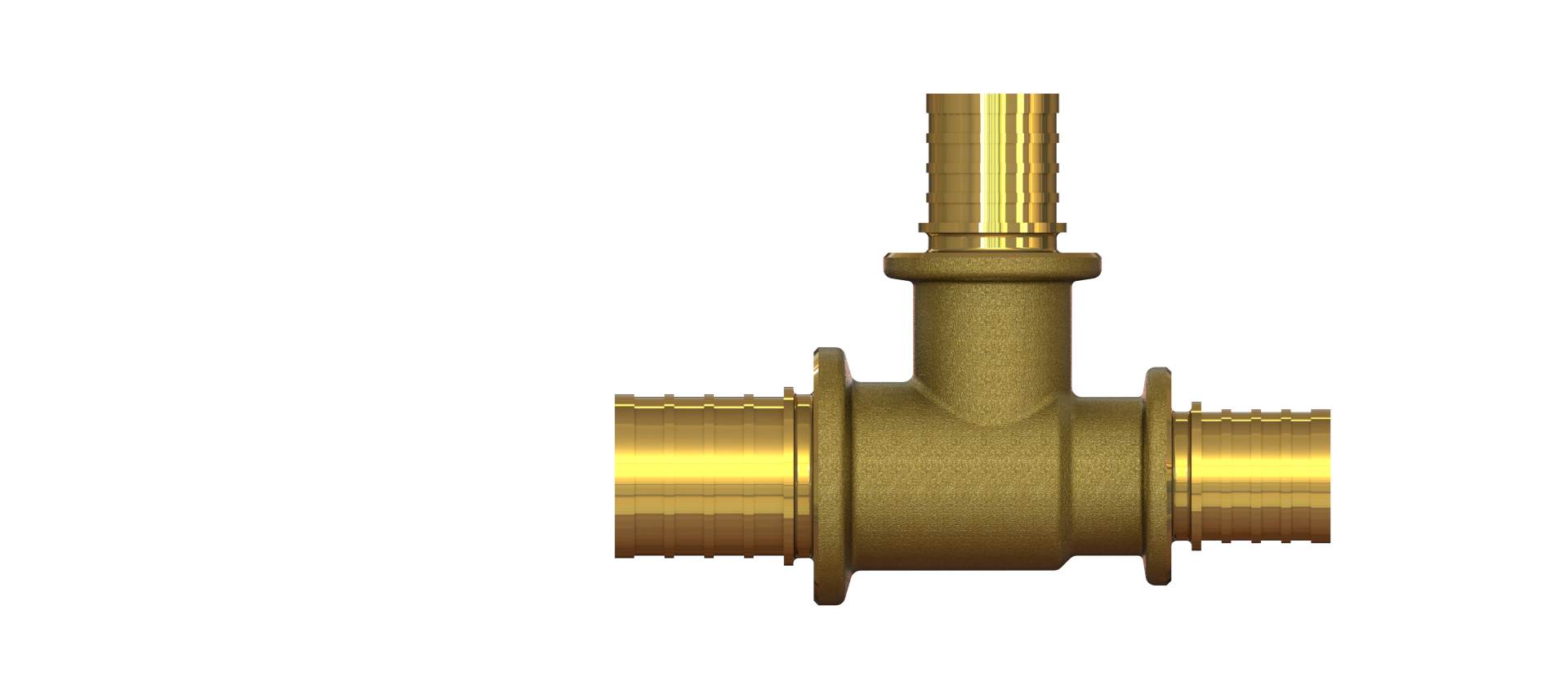

Тройник редукционный 25-25-20, латунь

Name: Тройник редукционный 25-25-20, латунь
Brand: ELSEN

Обновлено в 2021 году

Описание

Версия Revit 2017. Представленное загружаемое семейство тройника, разработанное на основании каталога ELSEN, содержит в себе основные характеристики. Так же разработана спецификация по ГОСТ, вычисляющая кол-во изделий, используемых в проекте. Тройник применяется в проектировании жилых зданий, гостиниц, административных зданиях, офисах, больницах и санаториях, учебных заведениях, детских дошкольных учреждениях и других.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	elsen_instruktsiya_po_rabote_s_modelyami.pdf	3.4 MB	—
adsklib	elsen_bibliotekamaterialov_oborudovanie.adsklib	1.9 MB	—
rfa	r2017_v1_elsen_efa31_troynik_redukcionnyy.rfa	572 KB	Revit 2017
rvt	r2017_v1_elsen_truby_krany_radiatory.rvt	73.1 MB	Revit 2017
ifc	r2017_v1_elsen_efa31r.ifc	1.8 MB	IFC2X3
step	troynikredukcionnyyd20-16-16latunnovyy.step	469 KB	—
dwg	troynikredukcionnyyd20-16-16latunnovyy.dwg	65.6 MB	AutoCAD 2010

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Соединения труб
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	54 mm
Длина	92 mm
Параметры в файлах моделей
TypeName	EFA
URL документации изделия ADSK_URL документации изделия	https://elsen.ru/technical-document
URL страницы изделия ADSK_URL страницы изделия	https://elsen.ru/catalog
Версия Revit ADSK_Версия Revit	2017
Группирование ADSK Группирование	Тройник
