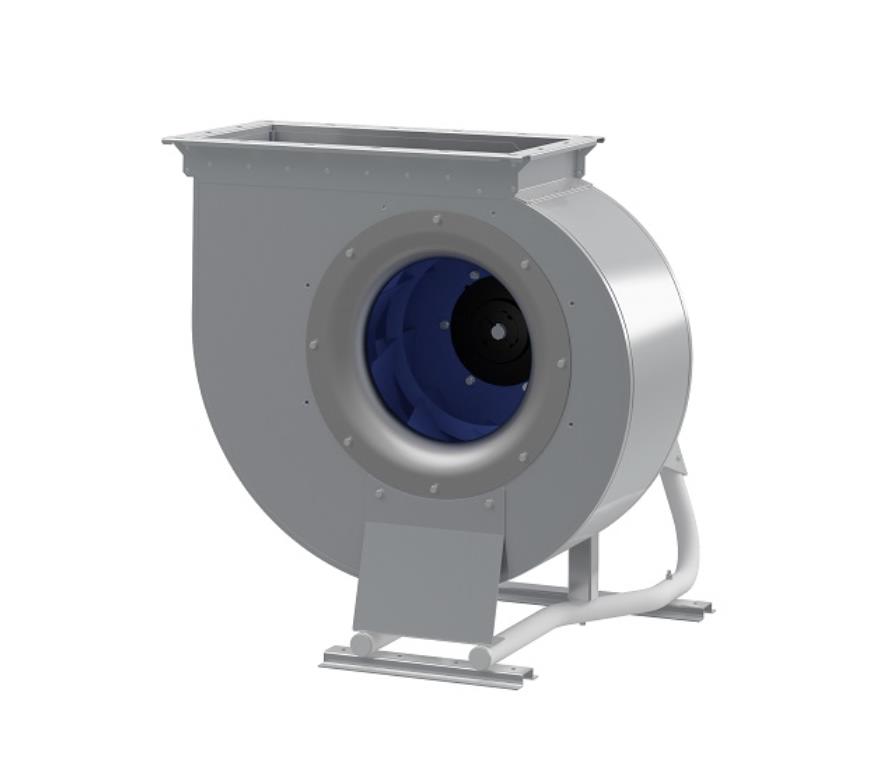

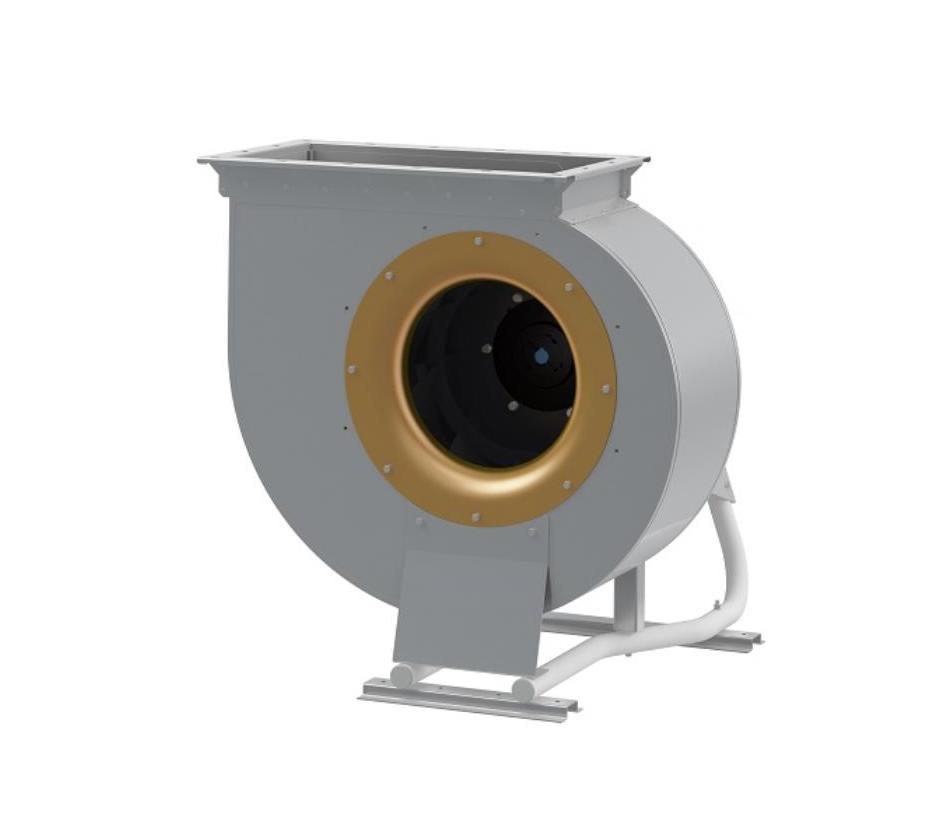

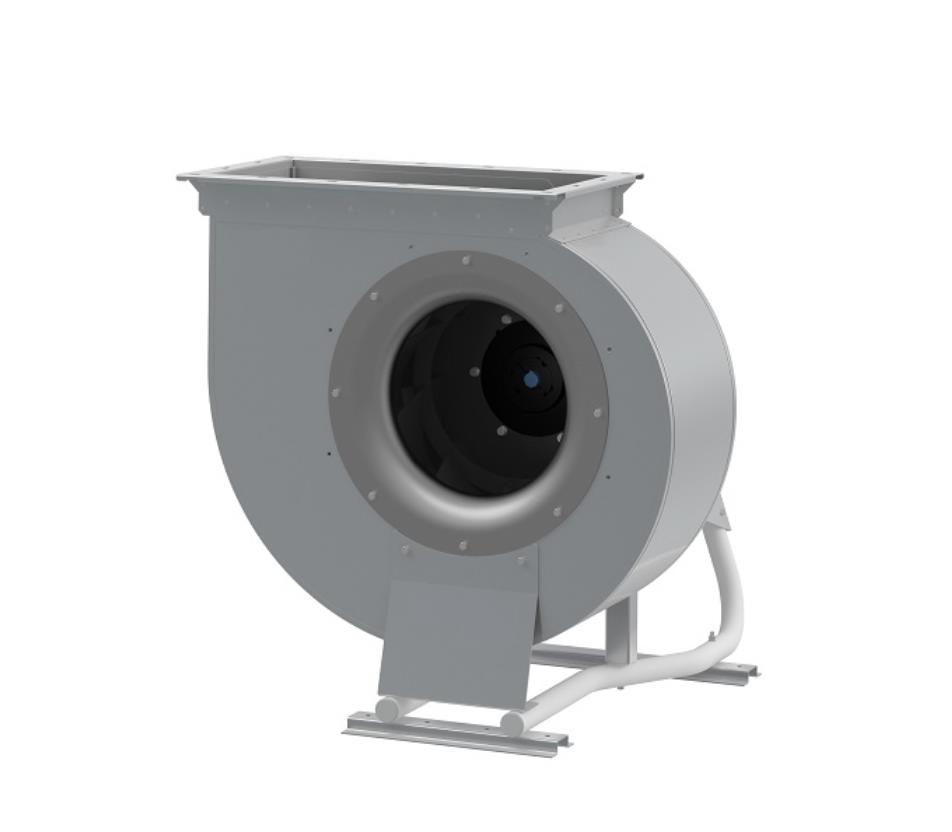

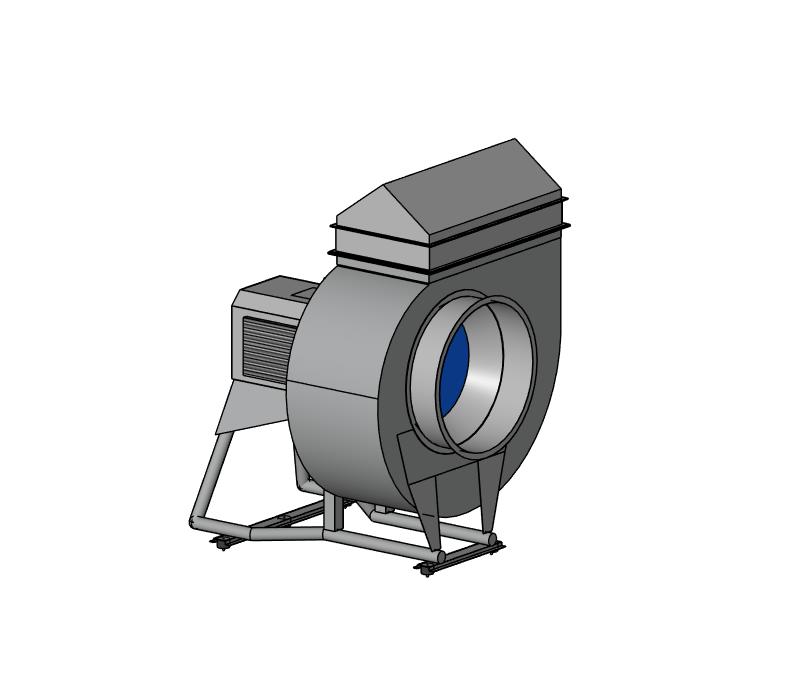

Вентилятор радиальный взрывозащищенный KLR-EX

Name: Вентилятор радиальный взрывозащищенный KLR-EX
Brand: KORF

Обновлено 4 месяца назад

Описание

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО).
В семействе предусмотрен выбор:

-Климатического исполнения;
-Специального исполнения;

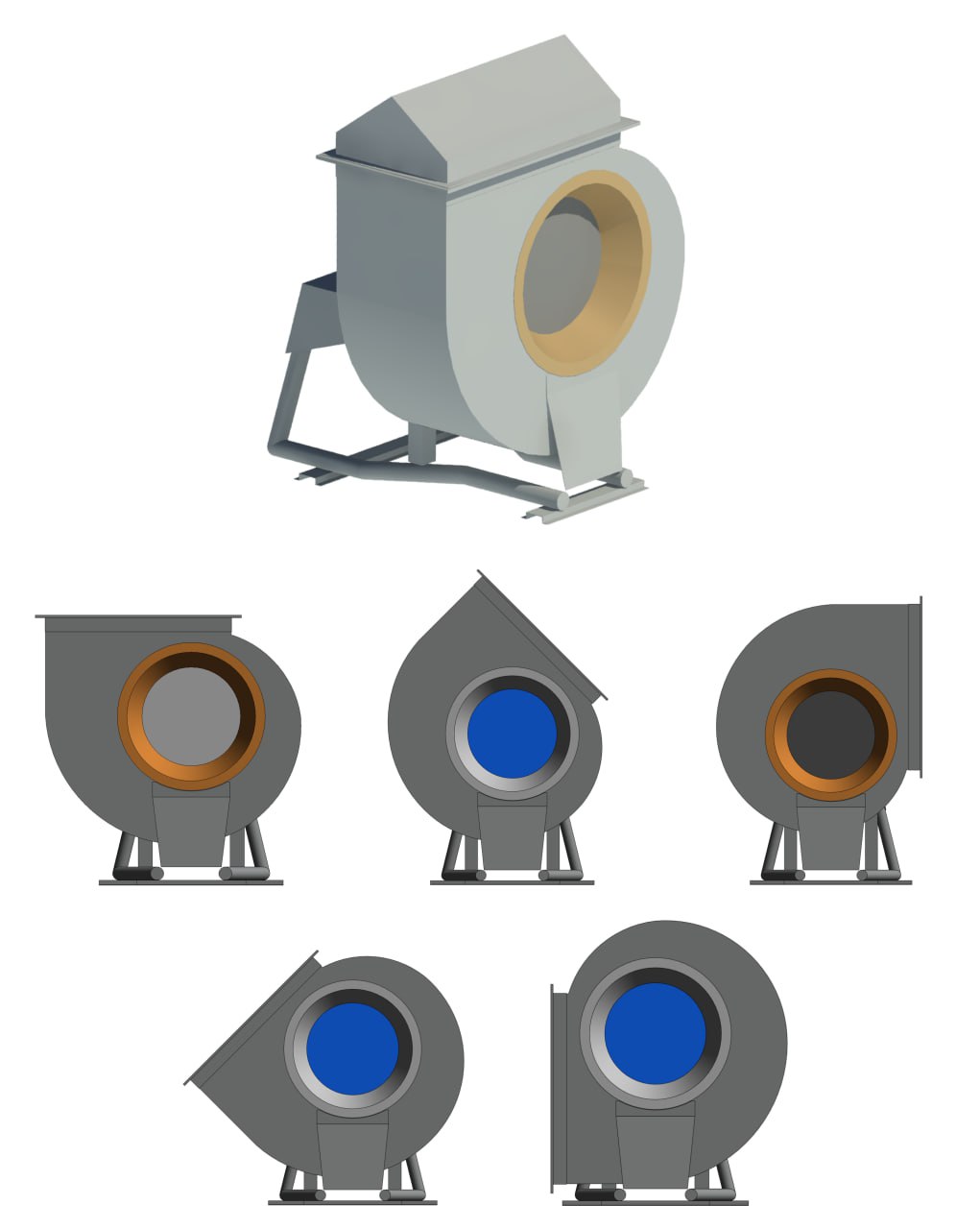

-Положения корпуса;
-Температуры среды;
-Угла установки корпуса.
В зависимости от этого формируется корректная марка.

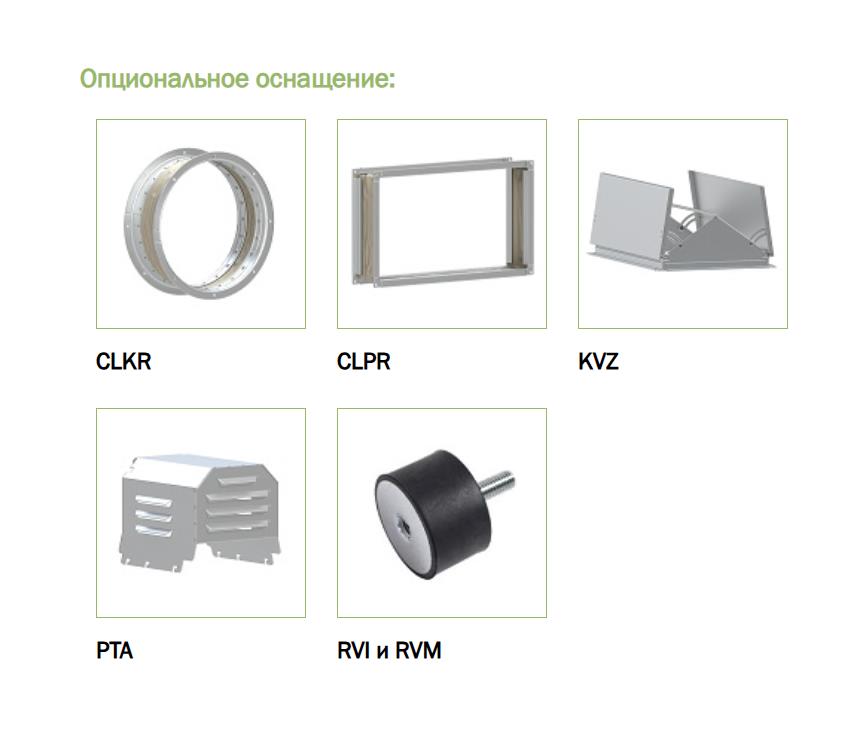

Все опции вентилятора включаются/выключаются по галочке, специфицируются и принимают цвет системы.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	KORF_Инструкция_Радиальный вентилятор_KLR_EX.pdf	1.7 MB	—
txt	KORF_Вентилятор_Радиальный_KLR_EX.txt	44 KB	—
rfa	KORF_Вентилятор_Радиальный_KLR_EX.rfa	5.0 MB	Revit 2018

Типоразмеры (124)

Наименование	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Ток ADSK Ток	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Частота вращения двигателя ADSK_Частота вращения двигателя	Виброизолятор Количество	Номер Вентилтяора	Номер Типоразмера
KLR-25H-0.25x15	22	22	1 А	0 кВт	250 В·А	1500	4	1	25
KLR-25H-0.37x30	22	22	1 А	0 кВт	370 В·А	3000	4	2	25
KLR-25H-0.55x30	23	23	1 А	1 кВт	550 В·А	3000	4	3	25
KLR-25H-0.75x30	25	25	2 А	1 кВт	750 В·А	3000	4	4	25
KLR-25H-1.1x30	26	26	4 А	1 кВт	1100 В·А	3000	4	5	25

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Сайт производителя	Перейти
Общие характеристики
AC	♣ : АС Кислотостойкий
Количество ADSK Количество	1
Наименование ADSK Наименование	Вентилятор радиальный
Напряжение ADSK Напряжение	400 В
Единица измерения ADSK_Единица измерения	шт.
