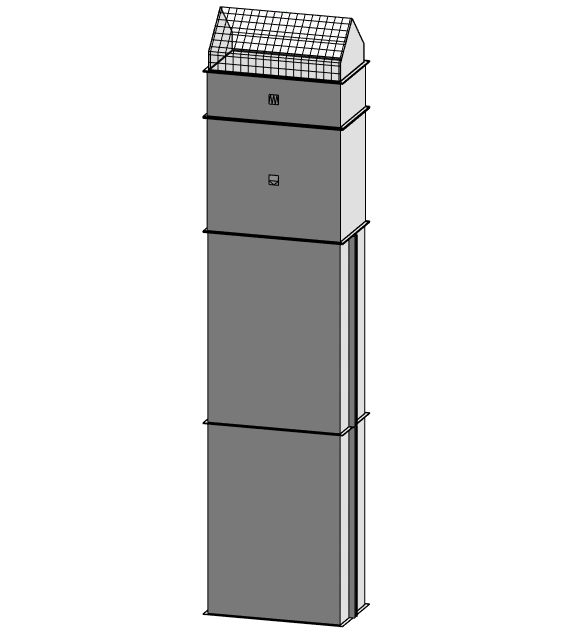

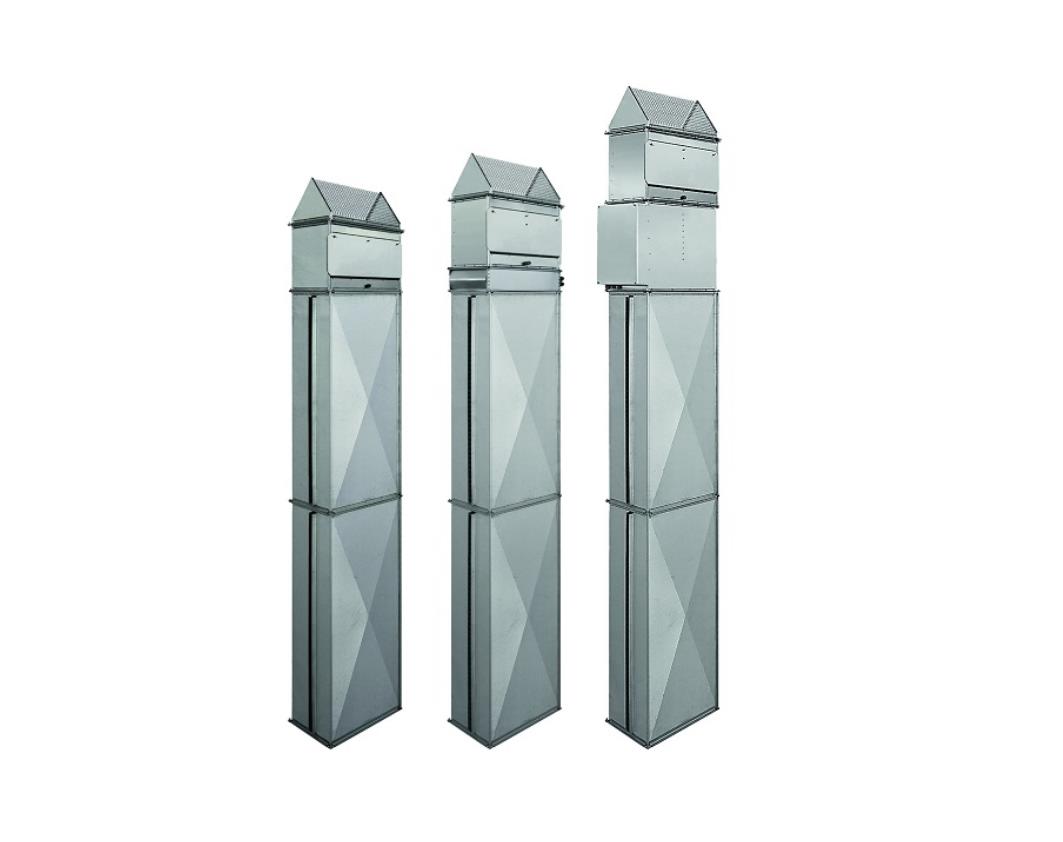

Промышленная воздушная завеса PWZ-C H без нагрева

Name: Промышленная воздушная завеса PWZ-C H без нагрева
Brand: KORF

Обновлено 3 месяца назад

Описание

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО) на разных уровнях детализации и специальные значки. В моделях предусмотрена возможность выбора длины щелевой секции, стороны размещения щелевого элемента, ориантации завесы. Рекомендуем ознакомиться с инструкцией по работе с моделями.

Файлы для скачивания

Формат	Файл	Размер	Версия

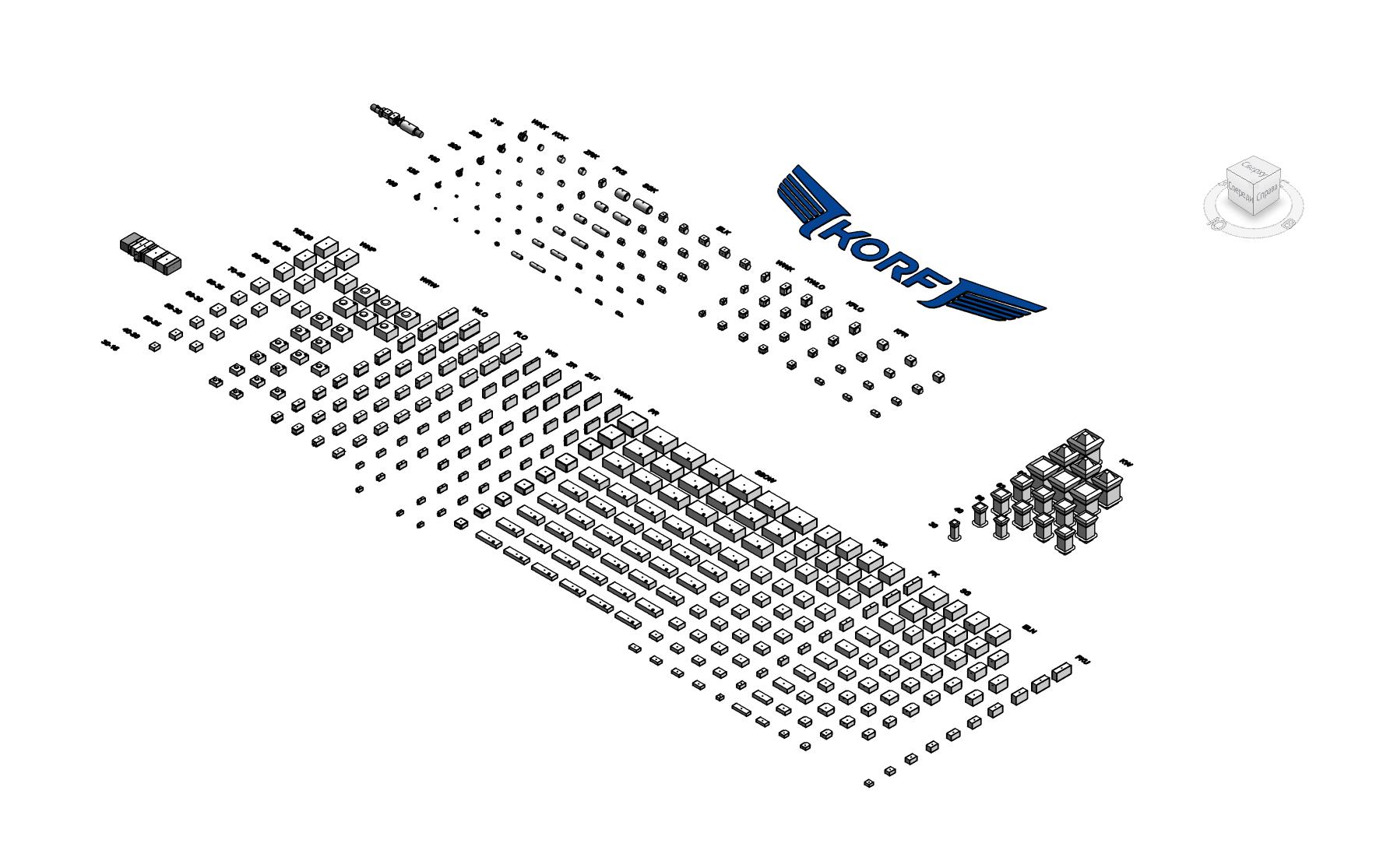

rvt	KORF_Каталог_Канальное оборудование_V3.rvt	45.6 MB	Revit 2018
pdf	KORF_Инструкция_Канальное оборудование_V3.pdf	2.1 MB	—
rfa	KORF_Завеса_БезНагрева_PWZ_C.rfa	2.2 MB	Revit 2018

Типоразмеры (6)

Наименование	Ток ADSK Ток	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Вл Вентилятор	Вл Решетка	Вл Фильтр	Вл_Щелевая секция	Вл_Щелевая секция 2	Вл_Щелевая секция 3	Вл_Щелевая секция 4	Масса нагнетающего блока	Масса щелевой секции L 1	Масса щелевой секции L 1.5
PWZ-C 60-30 H	2 А	750 Вт	750 В·А	Вл_Вентилятор : 60-30/28.2D	Вл_Решетка : 60-30	Вл_Фильтр : 60-30	Вл_Щелевая секция : 60-30	Вл_Щелевая секция2 : 60-30	Вл_Щелевая секция3 : 60-30	Вл_Щелевая секция4 : 60-30	40	15.5	22.5
PWZ-C 60-35 H	3 А	1100 Вт	1100 В·А	Вл_Вентилятор : 60-35/31.2D	Вл_Решетка : 60-35	Вл_Фильтр : 60-35	Вл_Щелевая секция : 60-35	Вл_Щелевая секция2 : 60-35	Вл_Щелевая секция3 : 60-35	Вл_Щелевая секция4 : 60-35	43	16	23.5
PWZ-C 70-40 H DM	3 А	2200 Вт	2200 В·А	Вл_Вентилятор : 70-40/31.2DM	Вл_Решетка : 70-40	Вл_Фильтр : 70-40	Вл_Щелевая секция : 70-40	Вл_Щелевая секция2 : 70-40	Вл_Щелевая секция3 : 70-40	Вл_Щелевая секция4 : 70-40	52	18.5	27
PWZ-C 70-40 H	5 А	1100 Вт	1100 В·А	Вл_Вентилятор : 70-40/35.2D	Вл_Решетка : 70-40	Вл_Фильтр : 70-40	Вл_Щелевая секция : 70-40	Вл_Щелевая секция2 : 70-40	Вл_Щелевая секция3 : 70-40	Вл_Щелевая секция4 : 70-40	52	18.5	27
PWZ-C 80-50 H	5 А	2200 Вт	2200 В·А	Вл_Вентилятор : 80-50/35.2D	Вл_Решетка : 80-50	Вл_Фильтр : 80-50	Вл_Щелевая секция : 80-50	Вл_Щелевая секция2 : 80-50	Вл_Щелевая секция3 : 80-50	Вл_Щелевая секция4 : 80-50	67	21.5	31.5

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Сайт производителя	Перейти
Общие характеристики
2 м	♣ : 2 м
2.5 м	♣ : 2.5 м
3 м	♣ : 3 м
3.5 м	♣ : 3.5 м
4 м	♣ : 4 м
