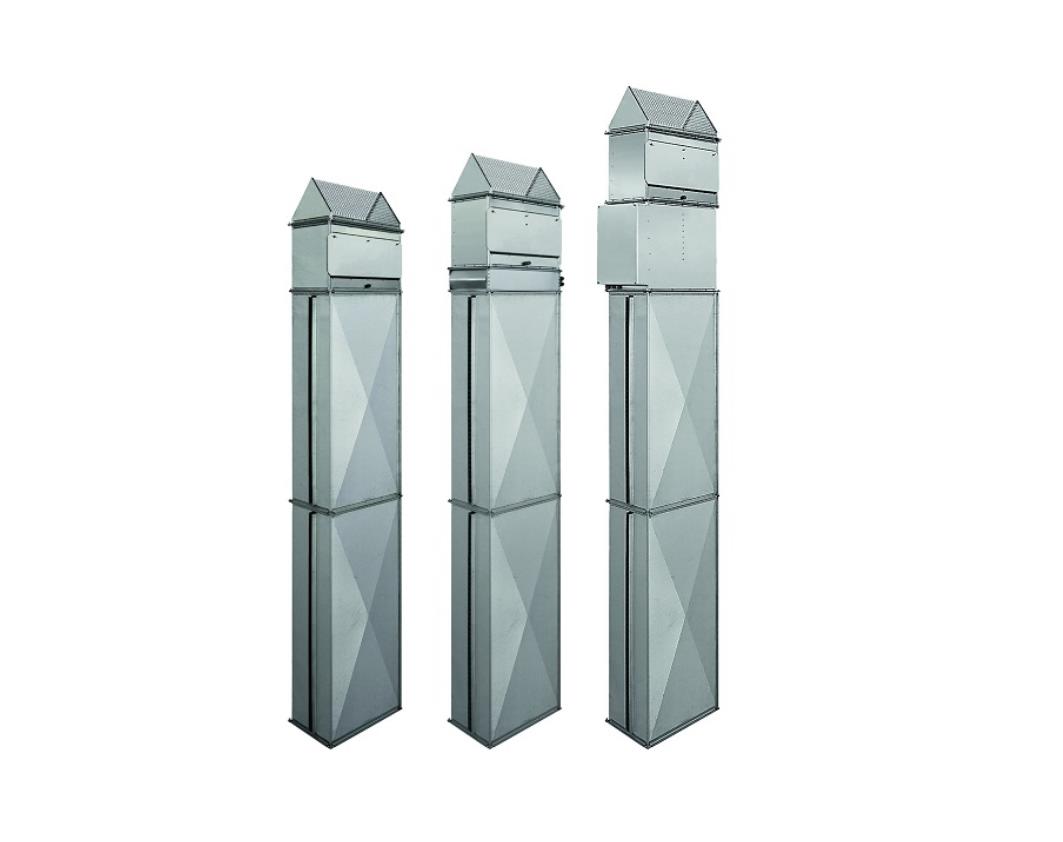

Промышленная воздушная завеса CAP-N E с электрическим нагревателем

Name: Промышленная воздушная завеса CAP-N E с электрическим нагревателем
Brand: NED

Обновлено 3 месяца назад

Описание

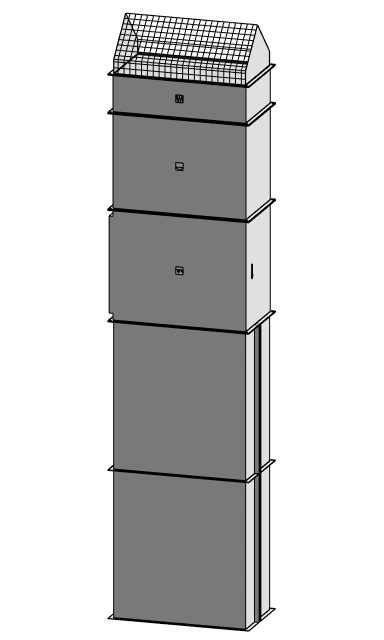

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО) на разных уровнях детализации и специальные значки. В моделях предусмотрена возможность выбора длины щелевой секции, стороны размещения щелевого элемента, ориантации завесы. Рекомендуем ознакомиться с инструкцией по работе с моделями.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	NED_Инструкция_Канальное оборудование_V3.pdf	1.2 MB	—

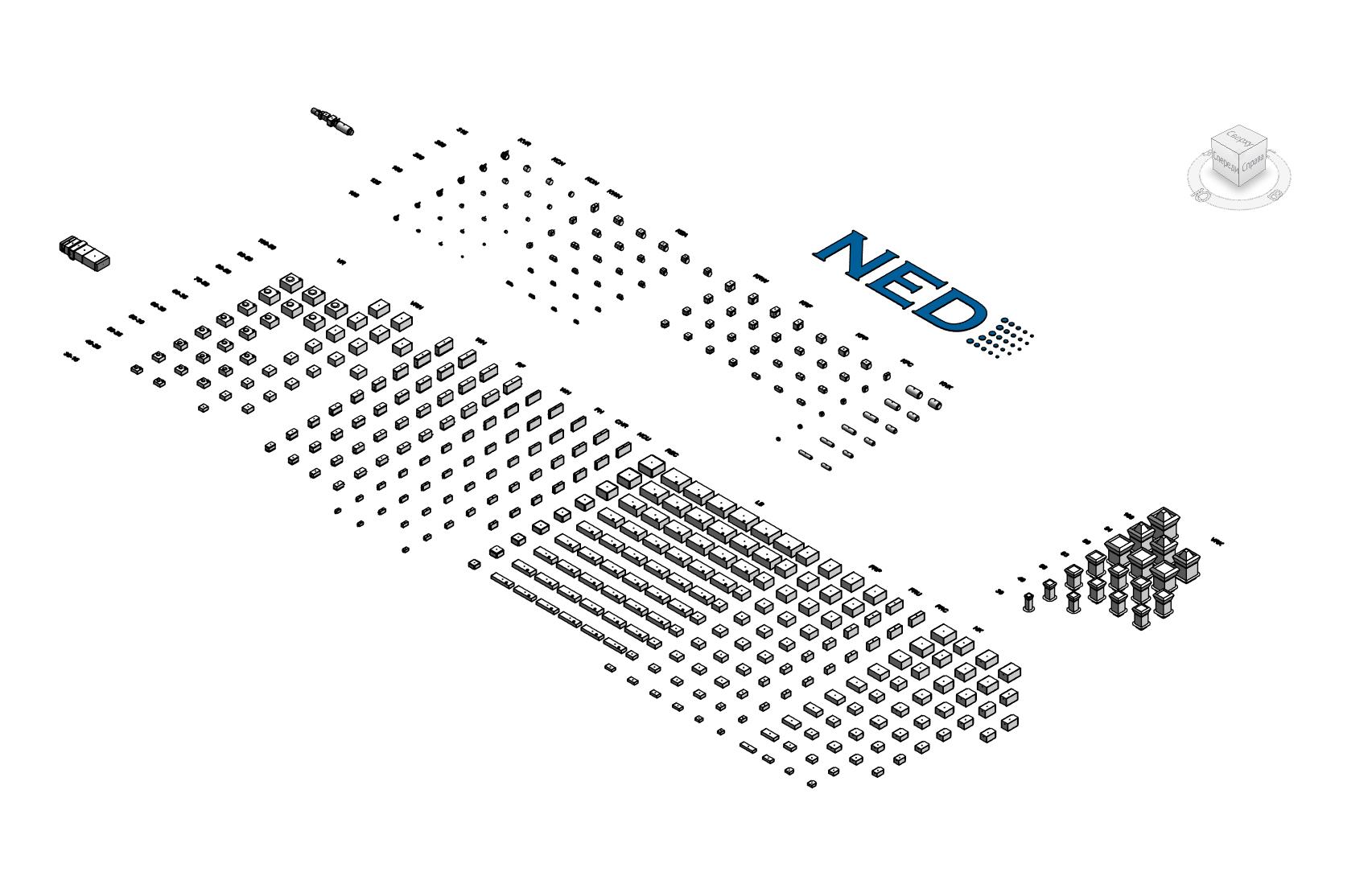

rvt	NED_Каталог_Канальное оборудование_V3.rvt	44.8 MB	Revit 2018
rfa	NED_Завеса_ЭлектрическийНагрев_CAP_N.rfa	2.6 MB	Revit 2018

Типоразмеры (6)

Наименование	Ток ADSK Ток	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Вл Вентилятор	Вл Нагреватель	Вл Решетка	Вл Фильтр	Вл_Щелевая секция	Вл_Щелевая секция 2	Вл_Щелевая секция 3	Вл_Щелевая секция 4	Масса нагнетающего блока	Масса щелевой секции L 1	Масса щелевой секции L 1.5	Нагреватель Ток	Нагреватель_Номинальная мощность	Нагреватель_Полная мощность
CAP-N 60-30 E	2 А	750 Вт	750 В·А	Вл_Вентилятор : 60-30/28.2D	Нагреватель_Электрический : 60-30/15	Вл_Решетка : 60-30	Вл_Фильтр : 60-30	Вл_Щелевая секция : 60-30	Вл_Щелевая секция2 : 60-30	Вл_Щелевая секция3 : 60-30	Вл_Щелевая секция4 : 60-30	63	15.5	22.5	23 А	15000 Вт	15000 В·А
CAP-N 60-35 E	3 А	1100 Вт	1100 В·А	Вл_Вентилятор : 60-35/31.2D	Нагреватель_Электрический : 60-35/22.5	Вл_Решетка : 60-35	Вл_Фильтр : 60-35	Вл_Щелевая секция : 60-35	Вл_Щелевая секция2 : 60-35	Вл_Щелевая секция3 : 60-35	Вл_Щелевая секция4 : 60-35	72	16	23.5	34 А	22500 Вт	22500 В·А
CAP-N 70-40 E DM	3 А	2200 Вт	2200 В·А	Вл_Вентилятор : 70-40/31.2DM	Нагреватель_Электрический : 70-40/30	Вл_Решетка : 70-40	Вл_Фильтр : 70-40	Вл_Щелевая секция : 70-40	Вл_Щелевая секция2 : 70-40	Вл_Щелевая секция3 : 70-40	Вл_Щелевая секция4 : 70-40	80	18.5	27	45 А	30000 Вт	30000 В·А
CAP-N 70-40 E	5 А	1100 Вт	1100 В·А	Вл_Вентилятор : 70-40/35.2D	Нагреватель_Электрический : 70-40/30	Вл_Решетка : 70-40	Вл_Фильтр : 70-40	Вл_Щелевая секция : 70-40	Вл_Щелевая секция2 : 70-40	Вл_Щелевая секция3 : 70-40	Вл_Щелевая секция4 : 70-40	86	18.5	27	45 А	30000 Вт	30000 В·А
CAP-N 80-50 E	5 А	2200 Вт	2200 В·А	Вл_Вентилятор : 80-50/35.2D	Нагреватель_Электрический : 80-50/30	Вл_Решетка : 80-50	Вл_Фильтр : 80-50	Вл_Щелевая секция : 80-50	Вл_Щелевая секция2 : 80-50	Вл_Щелевая секция3 : 80-50	Вл_Щелевая секция4 : 80-50	101	21.5	31.5	45 А	30000 Вт	30000 В·А

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Сайт производителя	Перейти
Общие характеристики
2 м	♣ : 2 м
2.5 м	♣ : 2.5 м
3 м	♣ : 3 м
3.5 м	♣ : 3.5 м
4 м	♣ : 4 м
