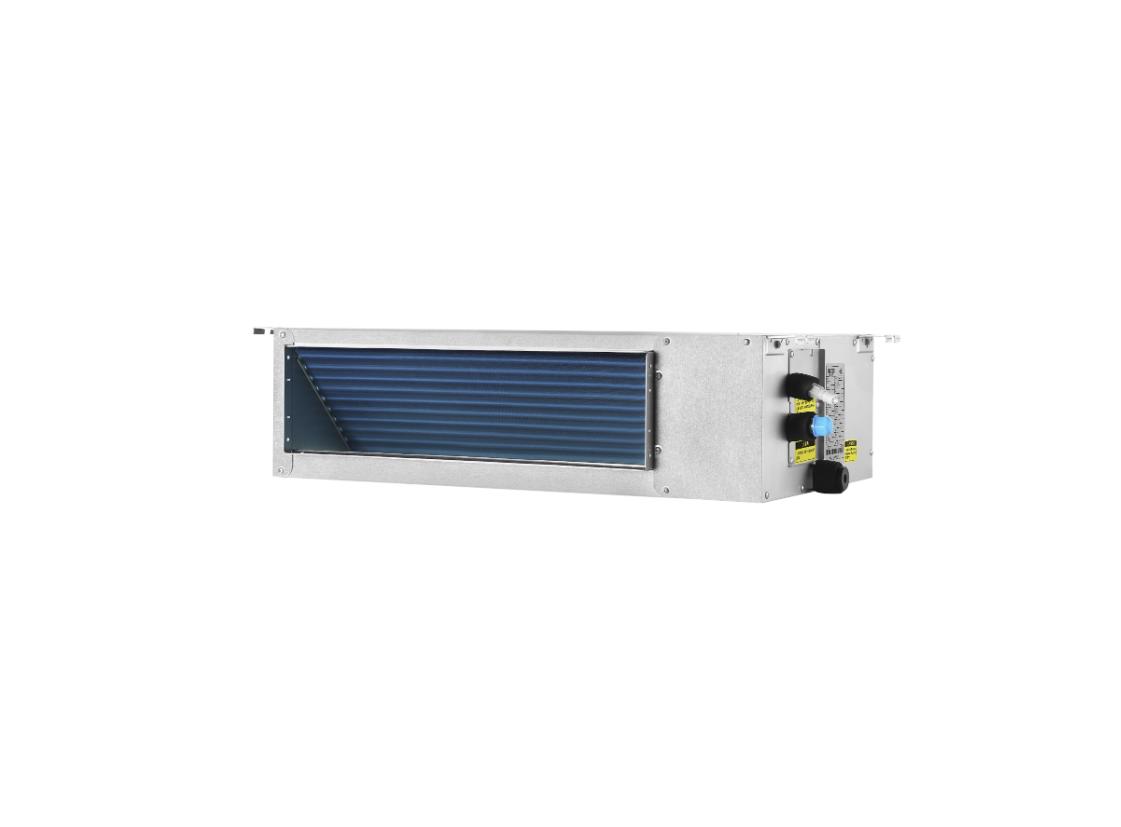

Внутренний канальный низконапорный блок ND-IM 22-71

Name: Внутренний канальный низконапорный блок ND-IM 22-71
Brand: NED

Обновлено 9 месяцев назад

Описание

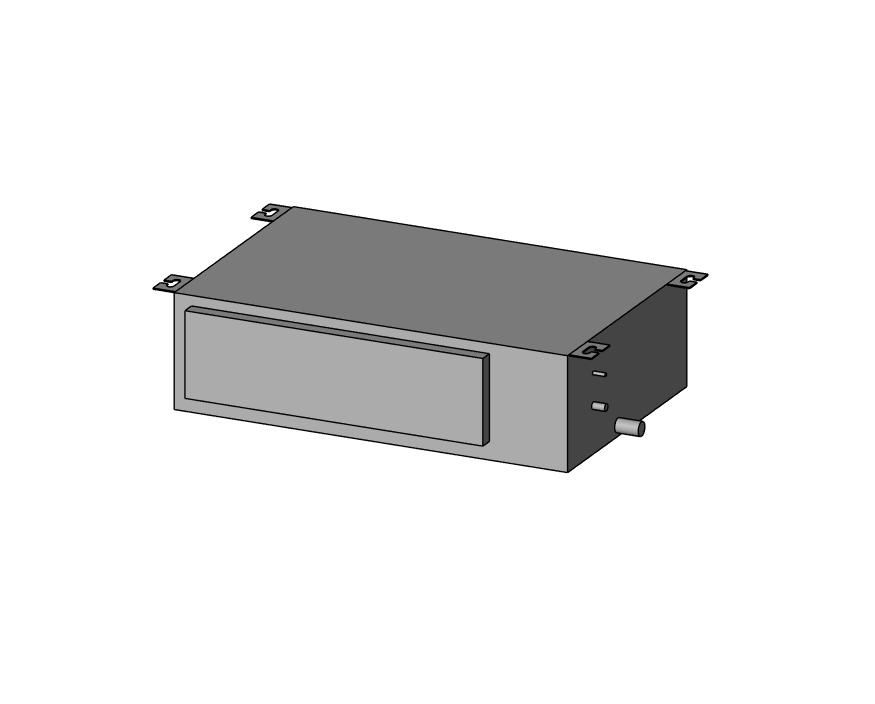

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО).
В семействе реализована возможность выбора стороны подключения дренажа. Предусмотрены технологические и сервисные зоны.

Файлы для скачивания

Формат	Файл	Размер	Версия
txt	NED_ВнутреннийКанальныйНизконапорныйБлок_ND-IM-22С_28С_36С_45С_56С_71С-VX.txt	7 KB	—
rfa	NED_ВнутреннийКанальныйНизконапорныйБлок_ND-IM-22С_28С_36С_45С_56С_71С-VX.rfa	600 KB	Revit 2018

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Полная мощность ADSK_Полная мощность	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Уровень шума
ND-IM-22С-V/X	ND-IM-22С-V/X	16.5	16.5	Внутренний блок канального тип, низконапорный, Qх=2,2 кВт, Qт=2,6 кВт	21 В·А	3 кВт	2.20 кВт	22-30 Дб(А)
ND-IM-28С-V/X	ND-IM-28С-V/X	16.5	16.5	Внутренний блок канального тип, низконапорный, Qх=2,8 кВт, Qт=3,2 кВт	21 В·А	3 кВт	2.80 кВт	22-30 Дб(А)
ND-IM-36С-V/X	ND-IM-36С-V/X	16.5	16.5	Внутренний блок канального тип, низконапорный, Qх=3,6 кВт, Qт=4,0 кВт	24 В·А	4 кВт	3.60 кВт	25-31 Дб(А)
ND-IM-45С-V/X	ND-IM-45С-V/X	23	23	Внутренний блок канального тип, низконапорный, Qх=4,5 кВт, Qт=5,0 кВт	36 В·А	5 кВт	4.50 кВт	27-33 Дб(А)
ND-IM-56С-V/X	ND-IM-56С-V/X	23	23	Внутренний блок канального тип, низконапорный, Qх=5,6 кВт, Qт=3,0 кВт	36 В·А	6 кВт	5.60 кВт	29-35 Дб(А)

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Холодильная техника
Материалы	Прочее, Металл
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	NED
Классификация нагрузок ADSK_Классификация нагрузок	ОВК
