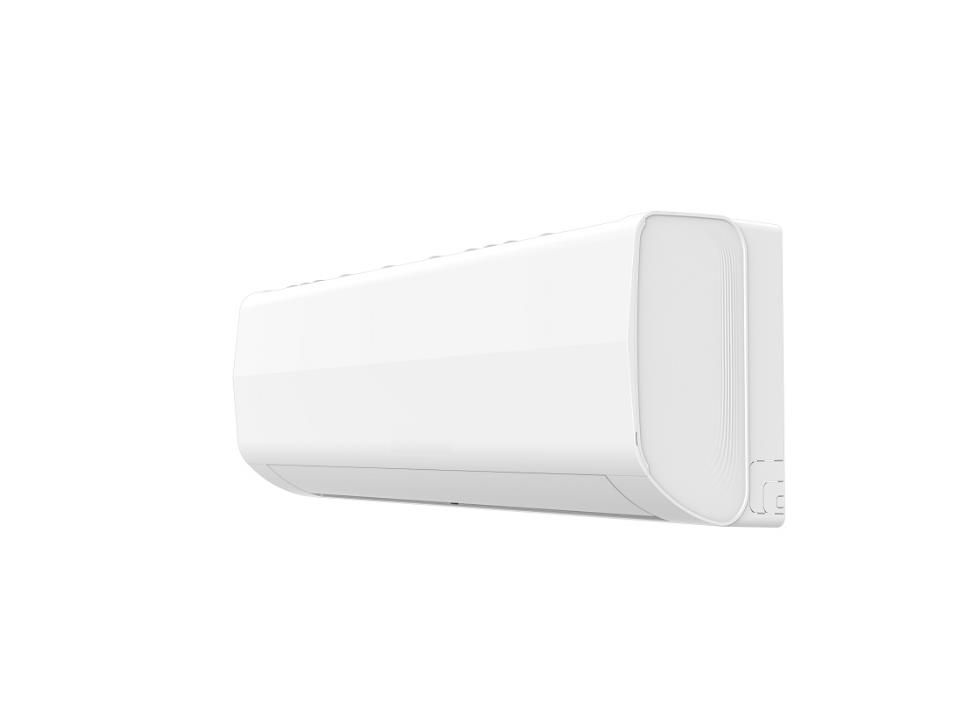

Внутренний настенный блок ND-IW 15-71

Name: Внутренний настенный блок ND-IW 15-71
Brand: NED

Обновлено 9 месяцев назад

Описание

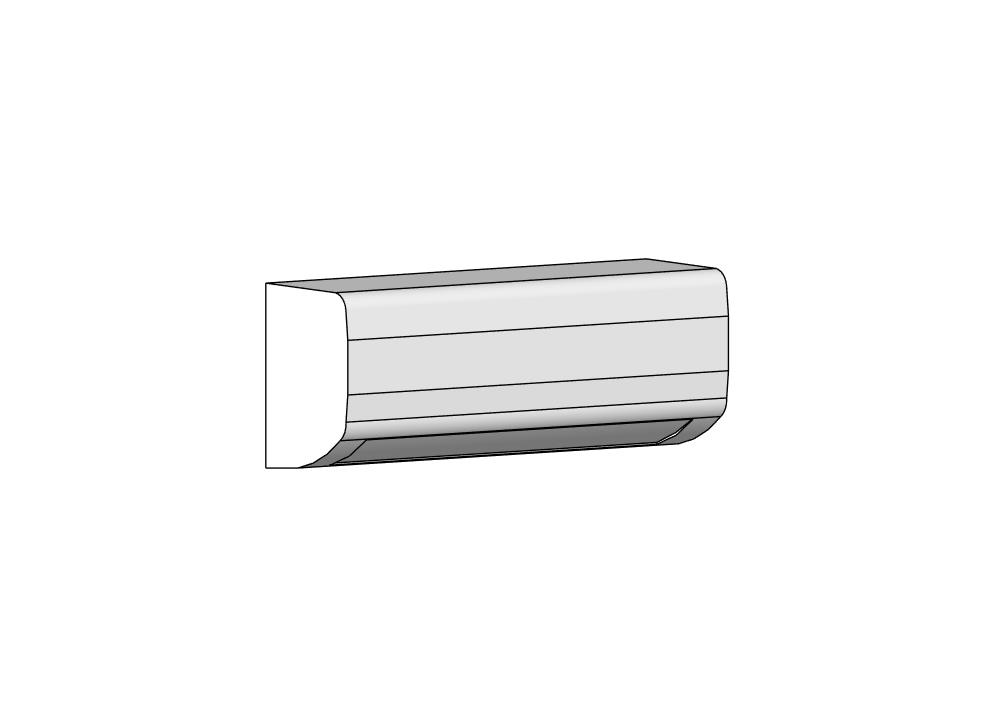

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО).
В семействе реализована возможность выбора стороны и направления подключения фреона и дренажа. Предусмотрены технологические и сервисные зоны.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	NED_Внутренний_Настенный блок_ND-IW-V-Х.rfa	812 KB	Revit 2018

Типоразмеры (7)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность
ND-IW-22С-V/X	ND-IW-22С-V/X	9.5	9.5	10 Вт	10 В·А	519.0 м³/ч	2600 Вт	2200 Вт
ND-IW-28С-V/X	ND-IW-28С-V/X	9.5	9.5	11 Вт	11 В·А	519.0 м³/ч	3200 Вт	2800 Вт
ND-IW-36С-V/X	ND-IW-36С-V/X	9.5	9.5	13 Вт	13 В·А	519.0 м³/ч	4000 Вт	3600 Вт
ND-IW-45С-V/X	ND-IW-45С-V/X	11.8	11.8	25 Вт	25 В·А	706.0 м³/ч	5000 Вт	4500 Вт
ND-IW-56С-V/X	ND-IW-56С-V/X	11.8	11.8	30 Вт	30 В·А	720.0 м³/ч	6300 Вт	5600 Вт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Холодильная техника
Материалы	Прочее, Металл, Пластик
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Наименование ADSK Наименование	Внутренний блок настенный
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	NED
