Альбом 2D узлов для кровельной системы ЭКСТРА SPORT в Autodesk Revit

Name: Альбом 2D узлов для кровельной системы ЭКСТРА SPORT в Autodesk Revit
Brand: ПЕНОПЛЭКС

Обновлено 4 месяца назад

Описание

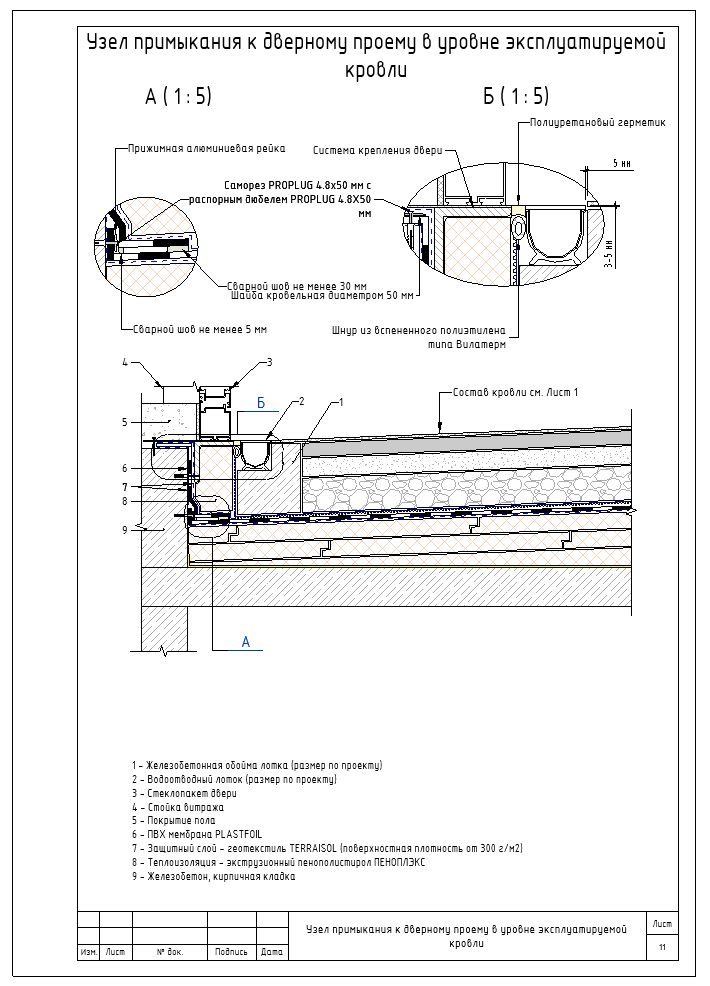

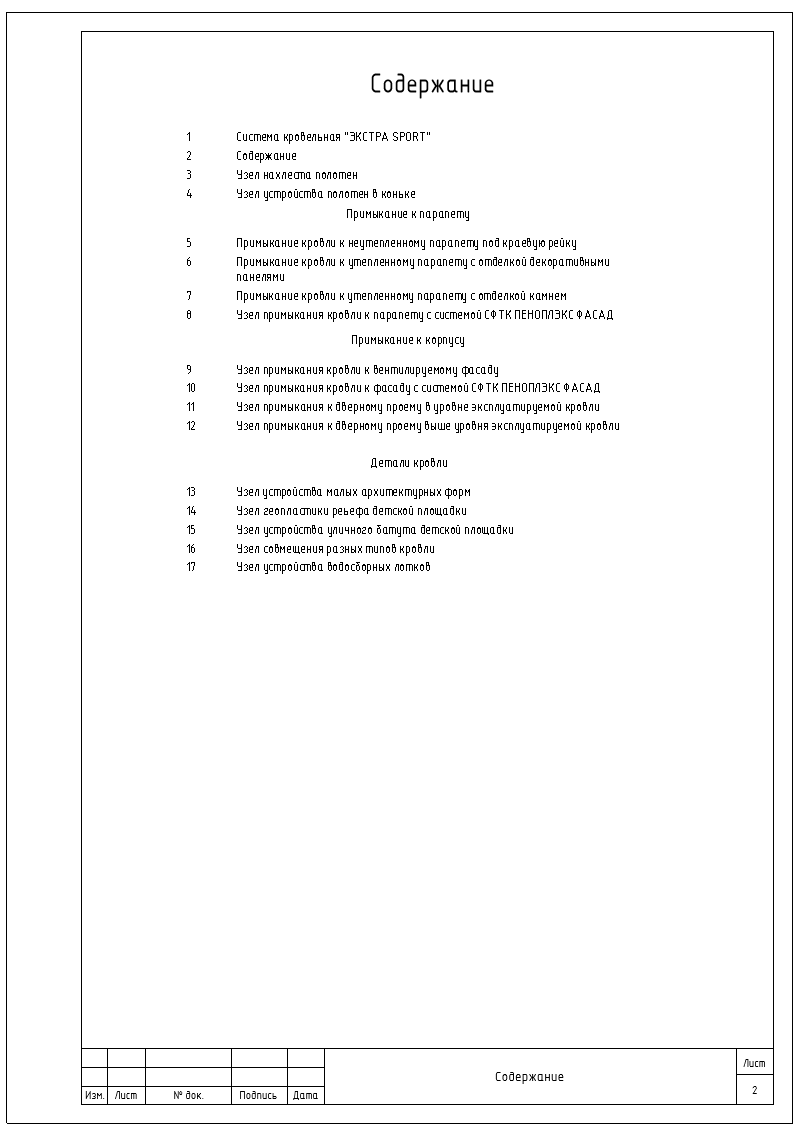

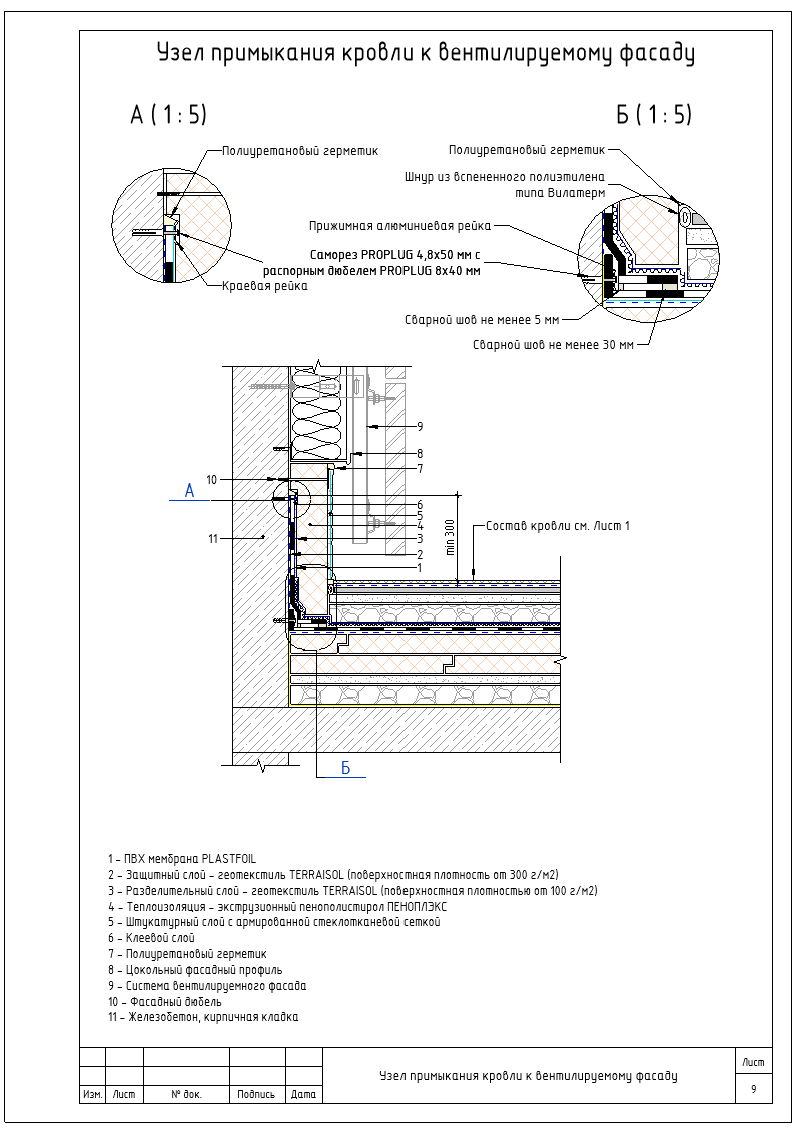

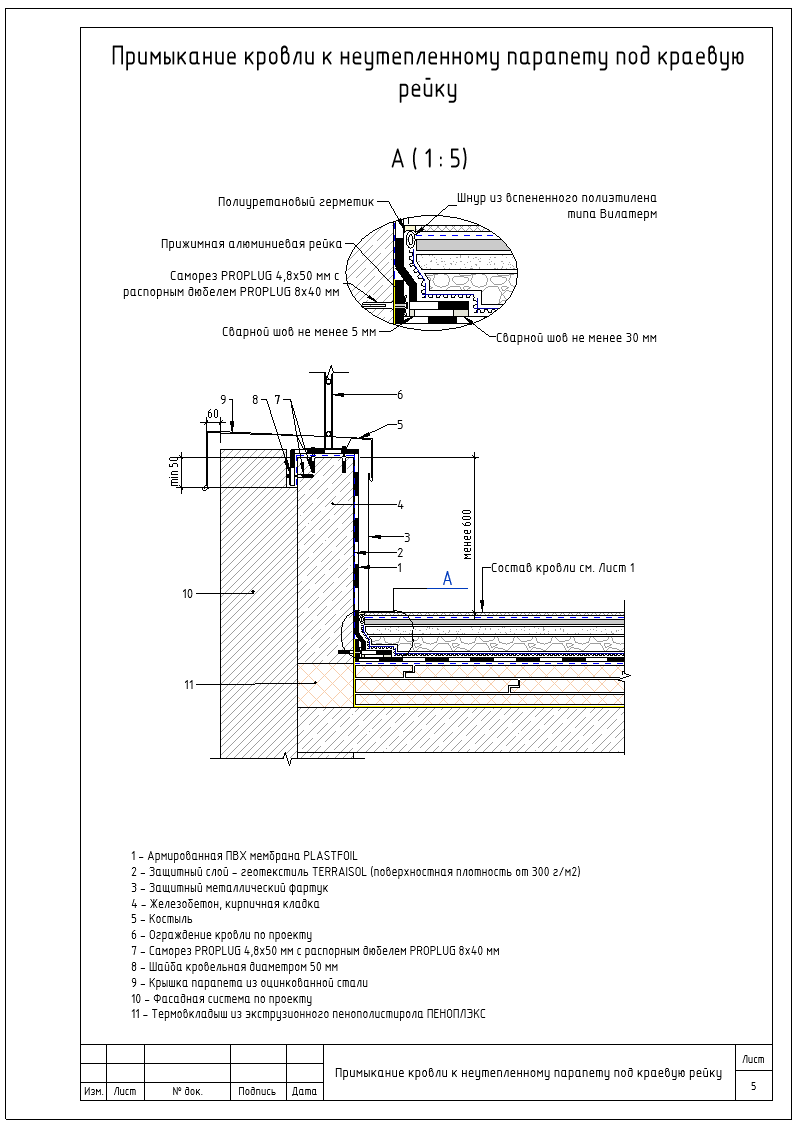

ЭКСТРА SPORT - эксплуатируемая балластная кровельная система по железобетонному основанию с гидроизоляционным слоем из ПВХ мембраны PLASTFOIL GEO, теплоизоляционным слоем из экструзионного пенополистирола ПЕНОПЛЭКС и уклонообразующим слоем из плит ПЕНОПЛЭКС УКЛОН, отличающаяся высокими теплоизолирующими и прочностными характеристиками. Между ПВХ мембраной и экструзионным пенополистиролом необходимо предусмотреть разделительный слой — геотекстиль TERRAISOL. Кровля рассчитана на пешеходную нагрузку и предполагает устройство спортивного покрытия по цементно-песчаной стяжке и дренажного слоя из профилированной мембраны PLASTGUARD GEO. Альбом разработан в Autodesk Revit 2022 на основе стандартного шаблона ADSK и содержит 17 листов. Файл имеет расширение *.rvt. Узлы разработаны с использование стандартного функционала программы и предназначены для импорта в проект. При разработке использованы следующие категории семейств: «Элементы узлов», «Цветовые области» и «Аннотационные обозначения».

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	АЛЬБОМ_УЗЛОВ_2D_010313_ЭКСТРА_SPORT_АР_R22.rvt	13.2 MB	Revit 2022
pdf	01031300-Tekhnicheskiy-list-EKSTRA-SPORT.pdf	258 KB	—
pdf	АЛЬБОМ_УЗЛОВ_2D_010313_ЭКСТРА_SPORT_АР_R22.pdf	1.1 MB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Пенополистирол экструзионный (XPS), Поливинилхлорид (PVC), Экструзионный полистирол (XPS)
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Сертификат	Перейти
Параметры в файлах моделей
Толщина пароизоляционного слоя	не более 4
Плотность геотекстиля TERRAISOL (защитный слой)	от 300
Толщина цементно-песчаной стяжки	не менее 40
Минимальная высота уклонообразующего слоя	min 50
Минимальная высота защитного слоя	min 300
