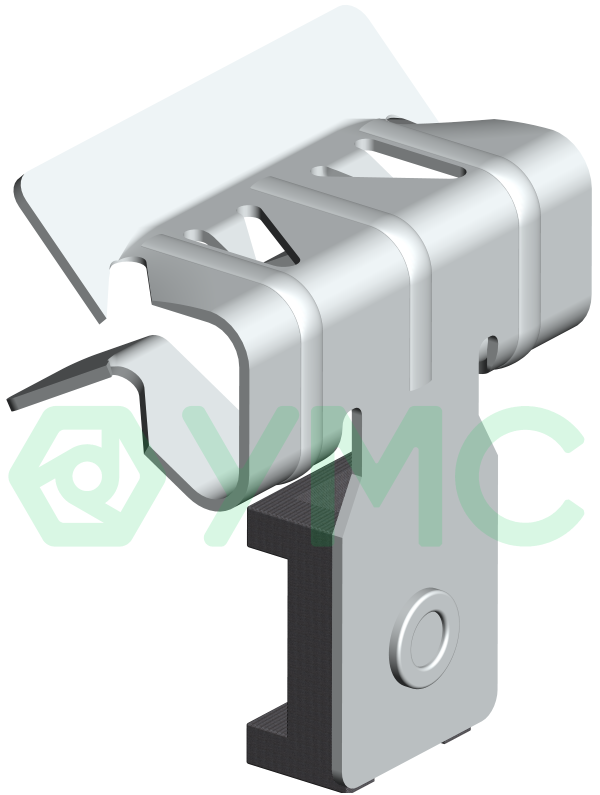

Балочный зажим под нейлоновую стяжку внутр. BZ-15-20-SV

Name: Балочный зажим под нейлоновую стяжку внутр. BZ-15-20-SV
Brand: Универсальные Системы

Обновлено в 2023 году

Описание

Версия Revit 2017.

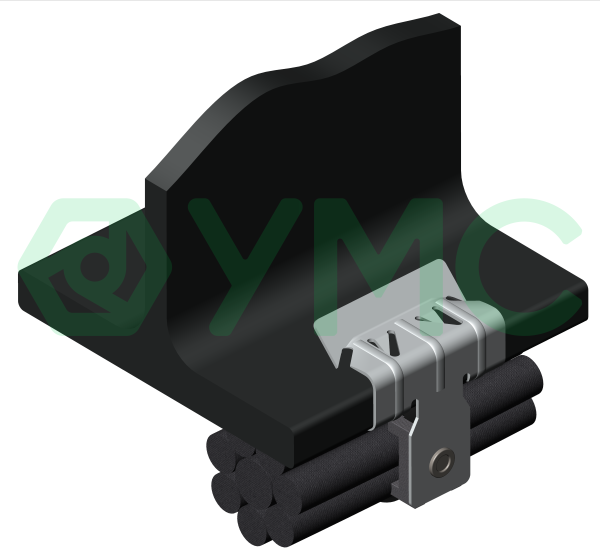

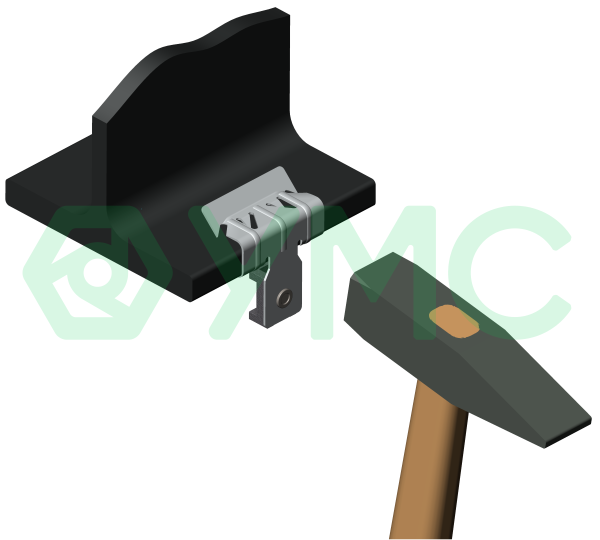

Монтаж на горизонтальную стальную балку.Адаптер для кабельных стяжек (макс. ширина 8,5 мм) Используется один раз, не смещается. Монтаж без сварки и сверления.Для установки необходим только молоток. Выдерживает значительные нагрузки.
Пружинная сталь марки 65Г, ГОСТ 2283-79.
Термодиффузионное цинкование по 4-му классу ГОСТ Р 9.316-2006, не менее 192 часов в соляном тумане.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	BIMLIB_Каталог_Зажимы_УМС.rvt	22.6 MB	Revit 2017
rfa	gm_balochnyyzajimpodneylonovuyustyajku_bz-2-7-s_um.rfa	588 KB	Revit 2017
jpg	835gjy1oy34cka82pd1d6o04j9yqprtx.jpg	91 KB	—
jpg	bhqsog7e3kpgwq78zyshqrh48byk4ijc.jpg	134 KB	—
jpg	yxl8t2br91szqyiigqnjmsk71i5yrwe7.jpg	268 KB	—
pdf	4umtwu4gz6a8vesuz4yy053sens4u6yj.pdf	203 KB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти

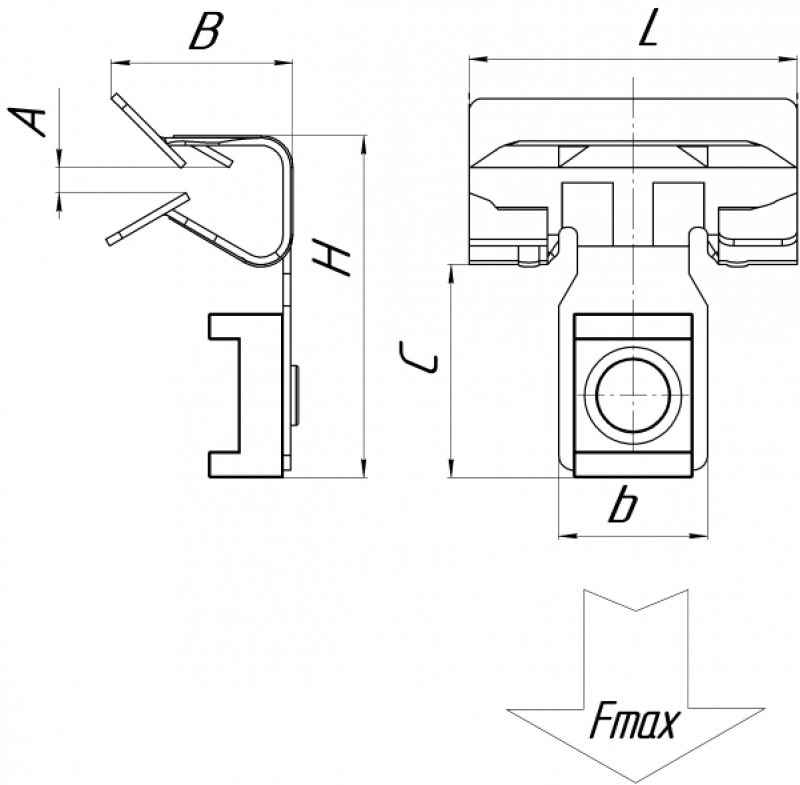

Размеры
Высота	43 mm
Ширина	28 mm
Длина	44 mm
Вес	23 g
Параметры в файлах моделей
Марка ADSK Марка	BZ-2-7-S
Масса Текст ADSK Масса Текст	0.014
Масса ADSK Масса	0.014
TypeName	BZ-2-7-S
Наименование ADSK Наименование	Балочный зажим под нейлоновую стяжку BZ-2-7-S
