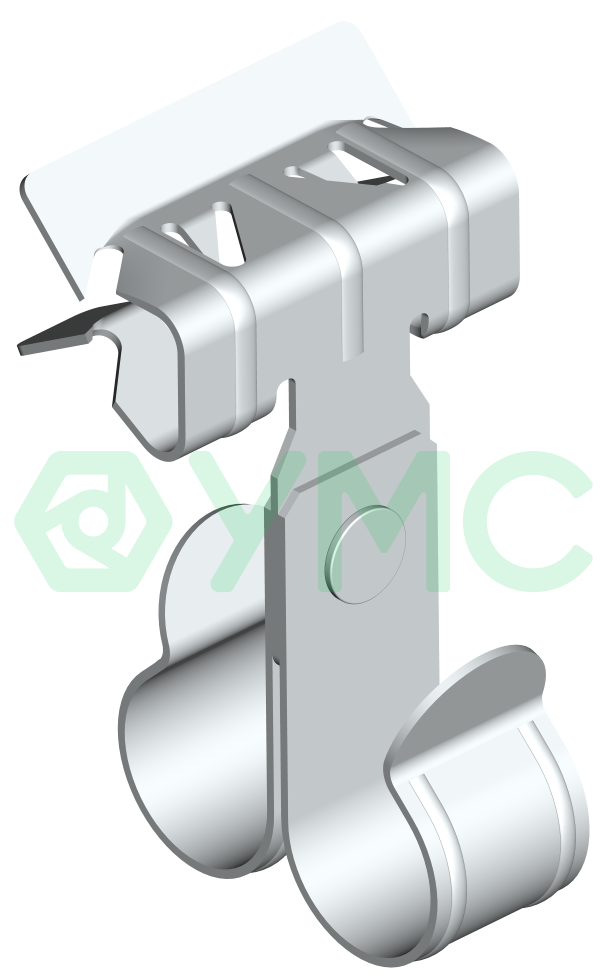

Балочный зажим под трубу двойной BZ-15-20-TD32
Обновлено в 2023 годуОписание

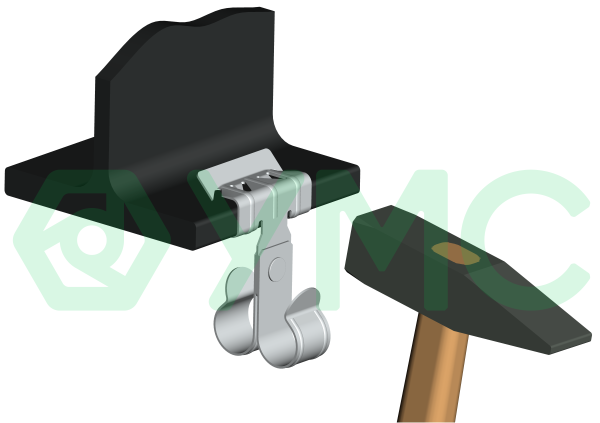

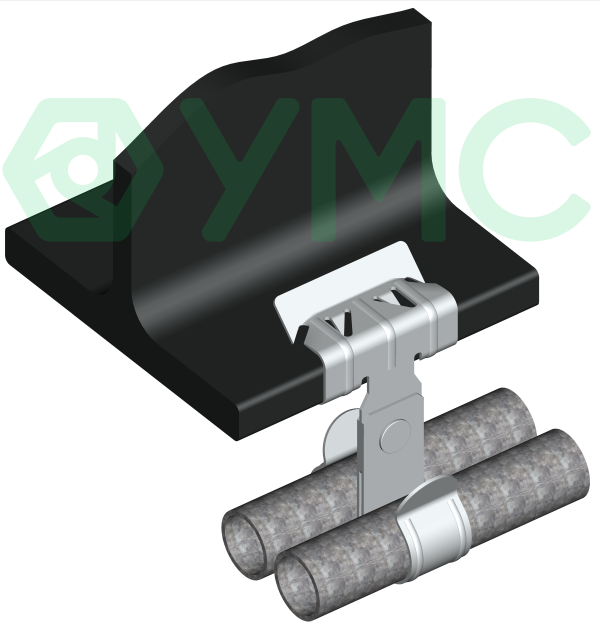

Монтаж на горизонтальную стальную балку. Mонтаж труб и кабелей. Используется один раз, не смещается. Монтаж без сварки и сверления. Для установки необходим только молоток. Выдерживает значительные нагрузки.
Пружинная сталь марки 65Г, ГОСТ 2283-79.
Термодиффузионное цинкование по 4-му классу ГОСТ Р 9.316-2006, не менее 192 часов в соляном тумане.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rvt | BIMLIB_Каталог_Зажимы_УМС.rvt | 22.6 MB | Revit 2017 | |
| rfa | gm_balochnyyzajimpodtrubudvoynoy_bz-2-7-td32_ums.rfa | 396 KB | Revit 2017 | |
| r9z50iupldb29kenfxo06tsb6yu6rclz.pdf | 450 KB | — | ||
| instrukciya_ums.pdf | 1.3 MB | — | ||
| jpg | yxl8t2br91szqyiigqnjmsk71i5yrwe7.jpg | 268 KB | — | |
| jpg | bhqsog7e3kpgwq78zyshqrh48byk4ijc.jpg | 134 KB | — | |
| jpg | 835gjy1oy34cka82pd1d6o04j9yqprtx.jpg | 91 KB | — |
Технические характеристики
| Общее | |
| Категория | Конструкции и несущие элементы |
| Тип | Элементы конструкций |
| Материалы | Сталь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Инструкция | Перейти |

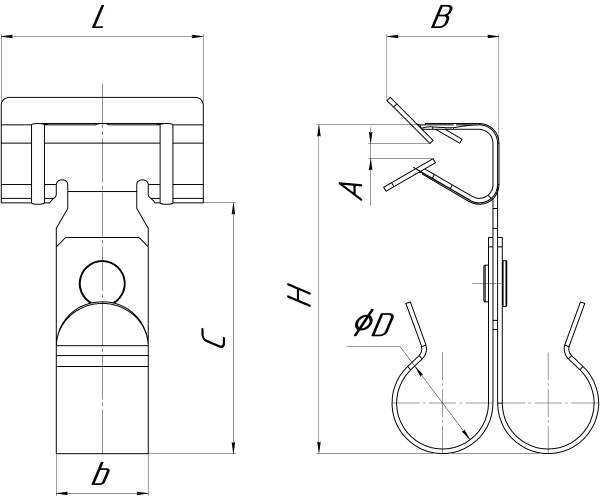

| Размеры | |
| Высота | 65 mm |
| Ширина | 22 mm |
| Длина | 32 mm |
| Вес | 41 g |
| Параметры в файлах моделей | |
| Версия Revit ADSK_Версия Revit | 2017 |
| Завод-изготовитель ADSK_Завод-изготовитель | ООО "Универсальные системы" |
| Материал ADSK Материал | BIMLIB_Сталь_Пружинная_Пружинная_65Г_УМС |
| Марка ADSK Марка | BZ-2-7-TD32 |
| TypeName | BZ-2-7-TD32 |
