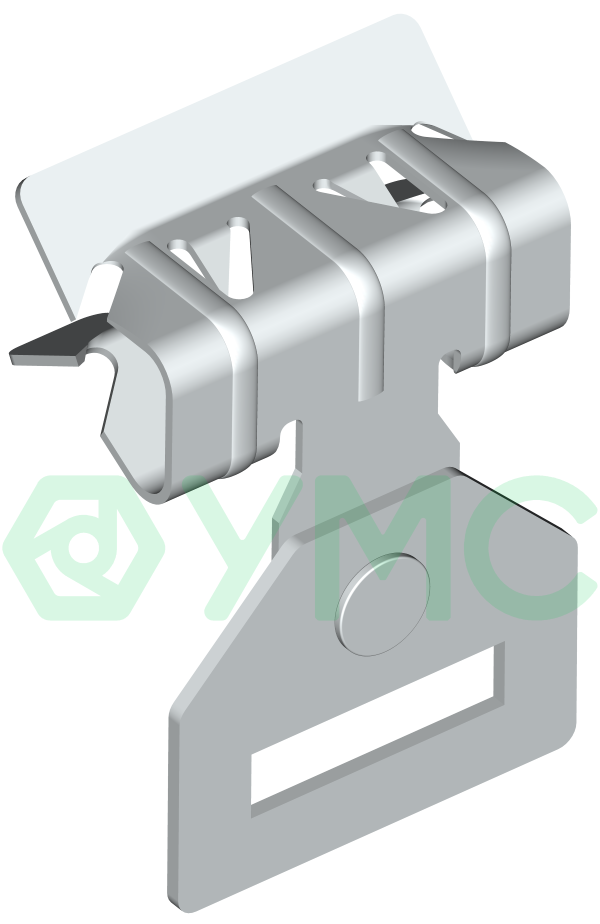

Балочный зажим под перфоленту BZ-15-20-P

Name: Балочный зажим под перфоленту BZ-15-20-P
Brand: Универсальные Системы

Обновлено в 2023 году

Описание

Версия Revit 2017.

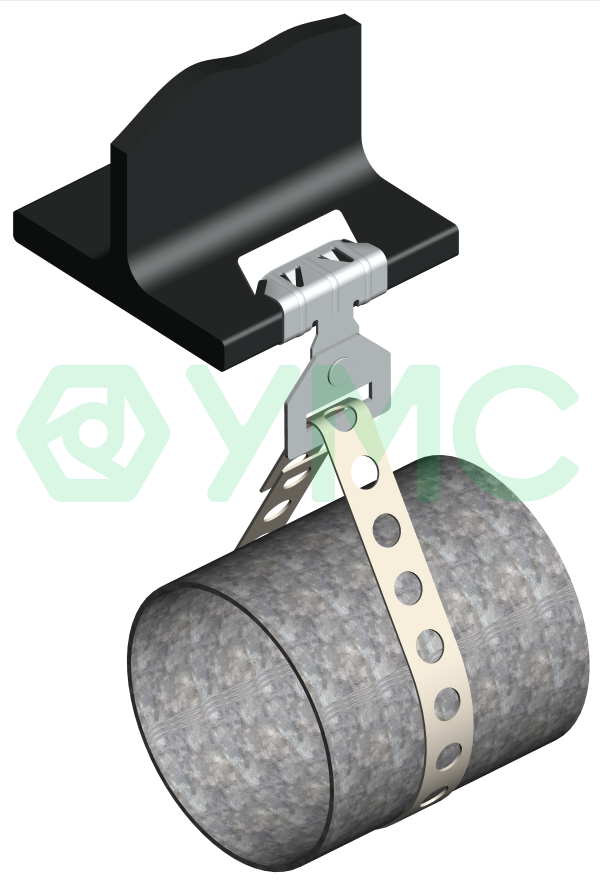

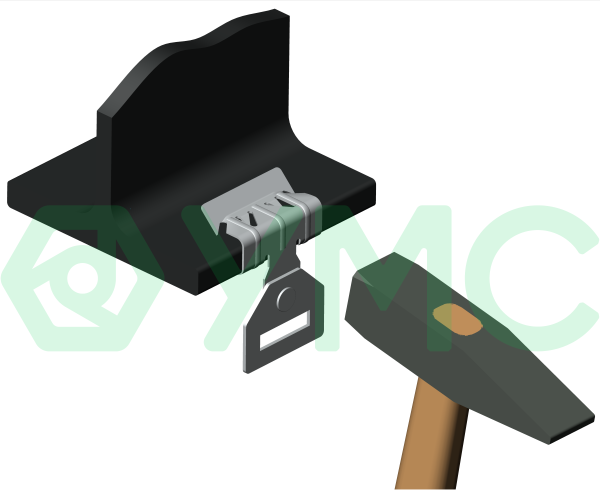

Монтаж на горизонтальную стальную балку.Адаптер для монтажной ленты (макс. ширина 28 мм).Используется один раз, не смещается.Монтаж без сварки и сверления.Для установки необходим только молоток.Выдерживает значительные нагрузки.
Пружинная сталь марки 65Г, ГОСТ 2283-79.
Термодиффузионное цинкование по 4-му классу ГОСТ Р 9.316-2006, не менее 192 часов в соляном тумане.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	BIMLIB_Каталог_Зажимы_УМС.rvt	22.6 MB	Revit 2017
rfa	gm_balochnyyzajimpodperfolentu_bz-2-7-p_ums.rfa	400 KB	Revit 2017
pdf	kks3xqg080tik03t3oy0jyehkg3uz45t.pdf	207 KB	—
pdf	instrukciya_ums.pdf	1.3 MB	—
jpg	yxl8t2br91szqyiigqnjmsk71i5yrwe7.jpg	268 KB	—
jpg	bhqsog7e3kpgwq78zyshqrh48byk4ijc.jpg	134 KB	—
jpg	835gjy1oy34cka82pd1d6o04j9yqprtx.jpg	91 KB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти

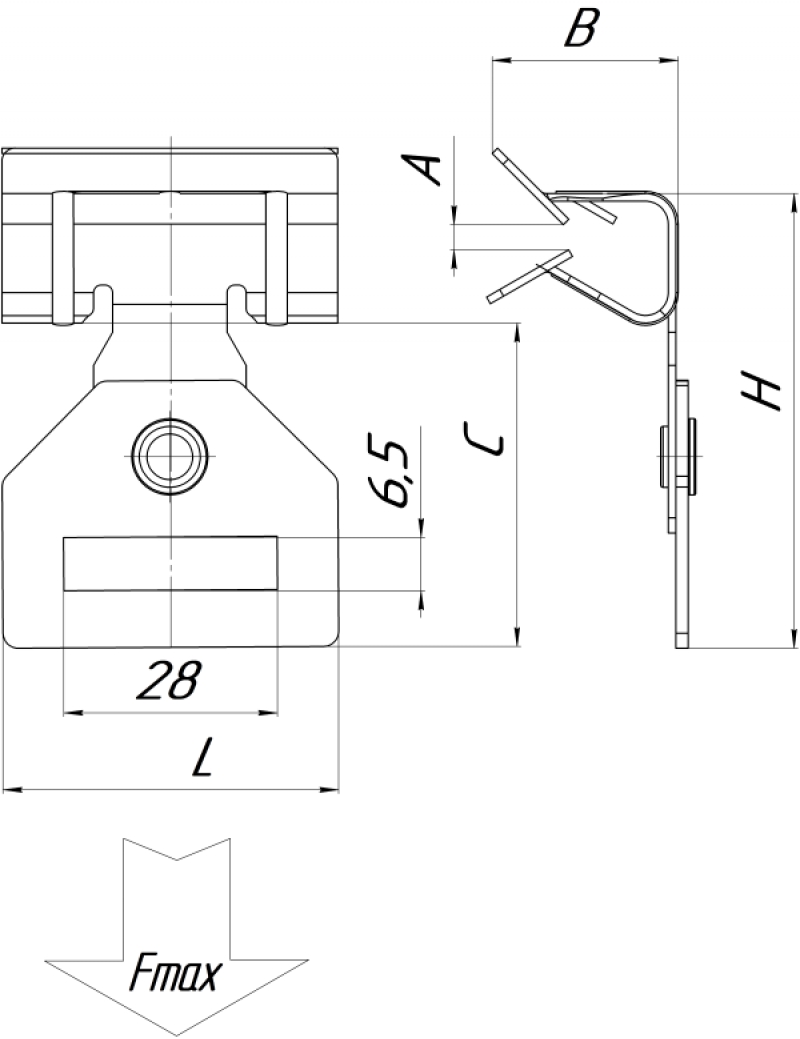

Размеры
Высота	58 mm
Ширина	28 mm
Длина	44 mm
Вес	36 g
Параметры в файлах моделей
Масса ADSK Масса	0.027
Изготовитель	ООО "Универсальные системы"
Материал ADSK Материал	BIMLIB_Сталь_Пружинная_Пружинная_65Г_УМС
Марка ADSK Марка	BZ-2-7-P
Версия Revit ADSK_Версия Revit	2017
