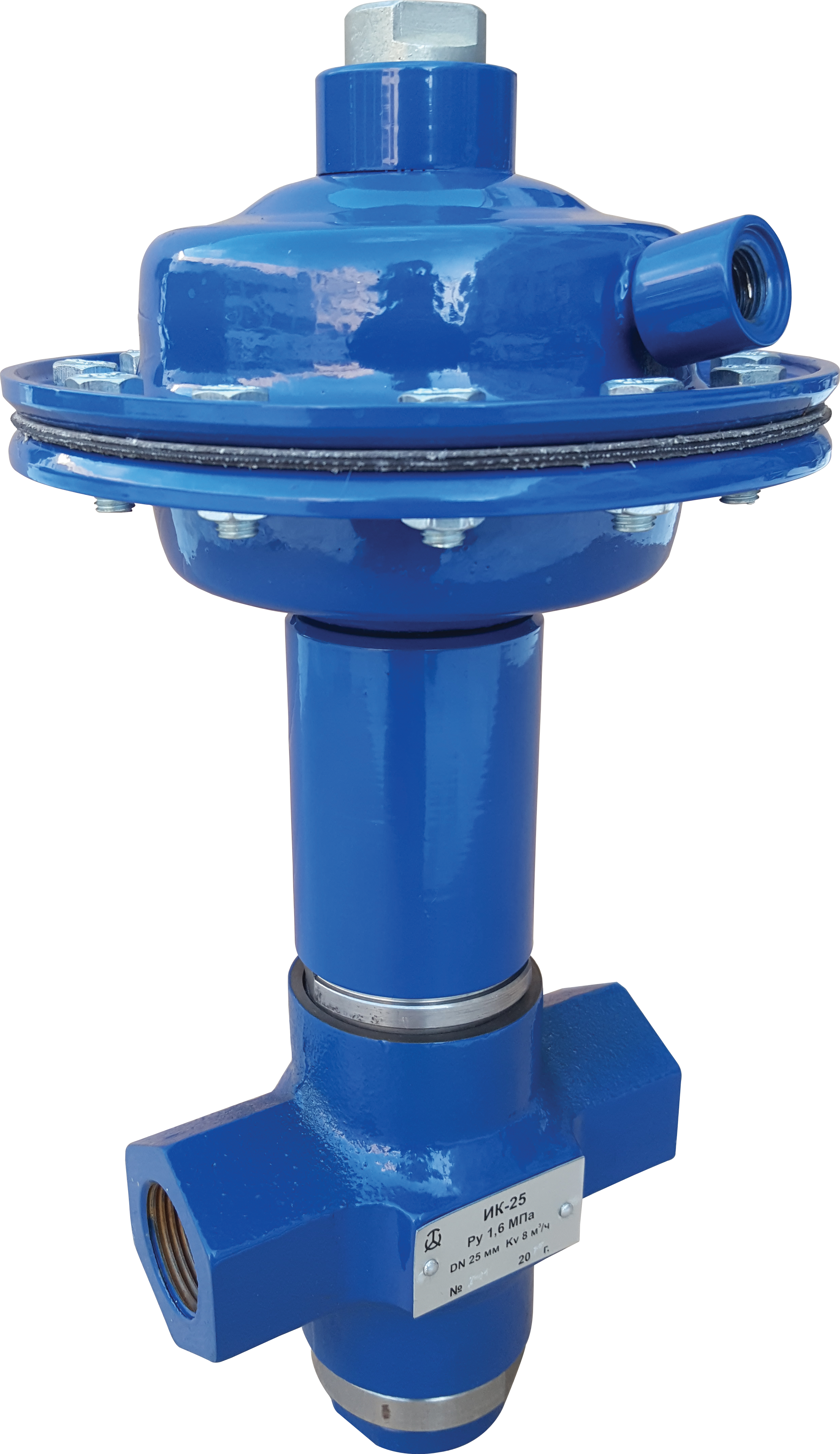

Импульсный клапан ИК-25
Обновлено в 2023 годуОписание
В качестве исполнительных устройств ИК-25 применяются для регулирования давления, расхода, уровня или температуры жидких неагрессивных к материалам деталей клапана сред, а также используются как разделительные и смесительные трехходовые устройства при автоматизации систем теплоснабжения, водоснабжения и других технологических процессов.
В качестве вспомогательных устройств ИК-25 применяются для ускорения срабатывания исполнительных устройств (регулирующих клапанов больших диаметров условного прохода) при регулировании заданных параметров и автоматической защите (рассечке тепловых сетей на гидравлически изолированные зоны) на насосных станциях, ЦТП и других технологических объектах.

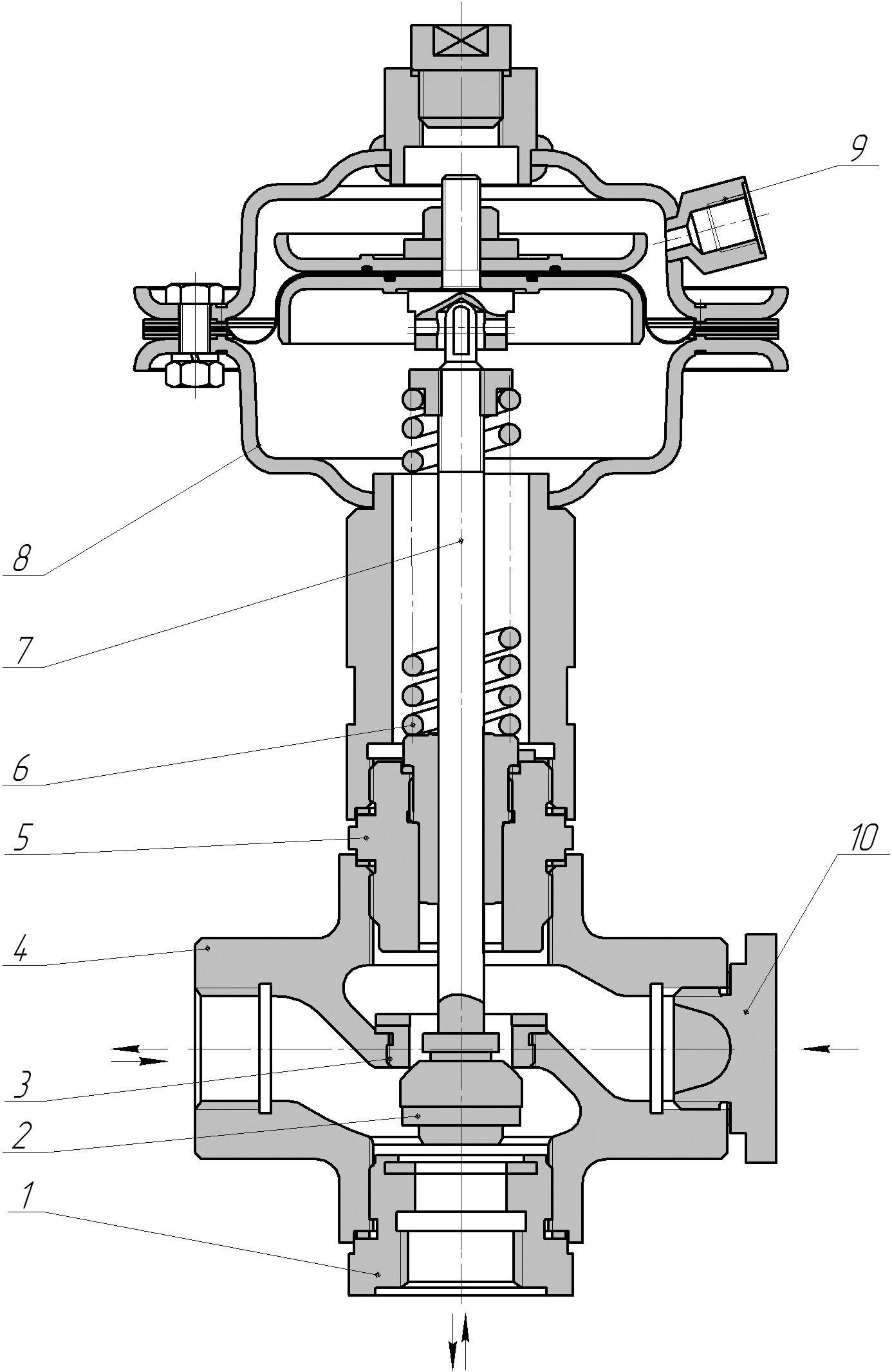

Клапан состоит из корпуса, гидравлического мембранного привода, затвора и пружины.
Принцип работы ИК-25 заключается в изменении площади сечения проходных отверстий клапана с целью изменения расхода, давления, уровня среды, а также перераспределения потоков сред, проходящих через корпус клапана, с целью их смешивания или разделения, в зависимости от перемещения затвора клапана.
Движение затвору передается через шток от мембраны, перемещаемой при подаче в гидравлический привод клапана управляющего давления от управляющих устройств (РД-3М, ПТ-1-1 и др.) и возвращаемой в исходное
положение при сбросе управляющего давления силой упругой деформации пружины сжатия.
При работе в качестве вспомогательного устройства для ускорения срабатывания исполнительных устройств (регулирующих клапанов больших диаметров условного прохода), функция ИК-25 заключается в ускоренной подаче и сбросе управляющего давления в гидравлических приводах исполнительных устройств.
Ускоренное заполнение и сброс управляющей среды в рабочей камере гидравлического привода исполнительного устройства происходит за счет большей площади сечения проходных отверстий ИК-25, чем
в регуляторе РД-3М и его аналогах.
Технические характеристики
Регулируемая среда - сетевая вода в системах теплоснабжения и водоснабжения
Номинальный диаметр, DN, мм - 25
Номинальное давление, РN, МПа - 1,6
Управляющее давление среды, Рупр, МПа - 0,25 – 1,0
Температура регулируемой среды, °С: - до 150
Условная пропускная способность, Kvy, м3/ч - 8
Габаритные размеры, мм - 170x293x321
Масса, кг - 11,5
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | ETM_Клапан импульсный_ИК-25.rfa | 504 KB | Revit 2019 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем водоснабжения и водоотведения |
| Тип | Трубопроводная арматура |
| Материалы | Чугун |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Размеры | |
| Высота | 321 mm |
| Ширина | 170 mm |
| Длина | 293 mm |
| Вес | 11500 g |
| Диаметр | 25 mm |
| Параметры в файлах моделей | |
| Масса ADSK Масса | 11.5 |
| Количество ADSK Количество | 1 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | АО «Энерготехномаш» |
| TypeName | ИК-25 |
