КВ (до М63, до G3) — КАБЕЛЬНЫЕ ВВОДЫ ВКБ3 ИЗ ЛАТУНИ ДЛЯ БРОНИРОВАННОГО КАБЕЛЯ

Name: КВ (до М63, до G3) — КАБЕЛЬНЫЕ ВВОДЫ ВКБ3 ИЗ ЛАТУНИ ДЛЯ БРОНИРОВАННОГО КАБЕЛЯ
Brand: ZETA ЗЭТА РУС

Обновлено 4 месяца назад

Описание

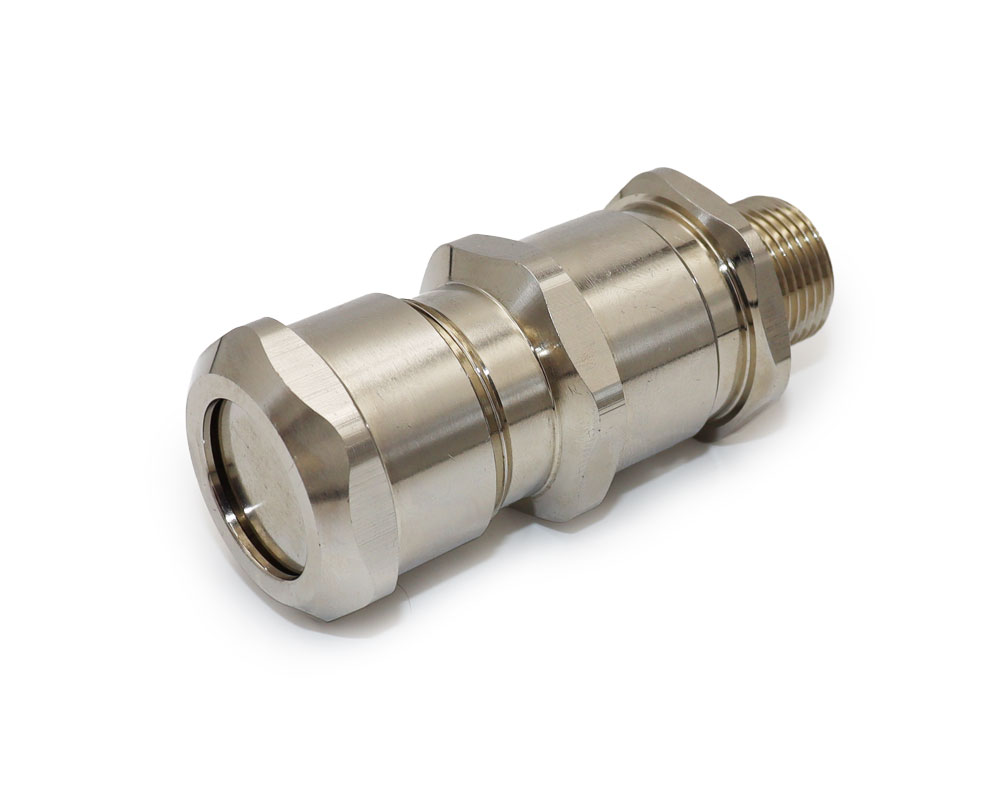

Кабельный вводы с силиконовым уплотнителем ВКБ3-ЛС предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации от -60°С до +180°С. Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка Г32 и прокладка фторопластовая ПФ (в комплект поставки не входит).

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	ZETA_34 КВ ВК1-НС.rfa	684 KB	Revit 2021

Типоразмеры (18)

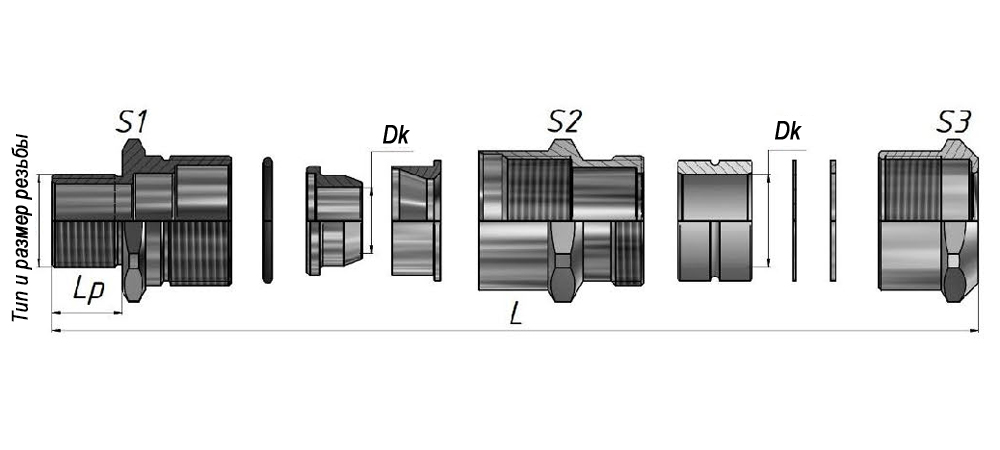

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Диапазон диаметров наружной оболочки кабеля D, мм	Длина резьбы Lp	Материал уплотнителя	Описание	Тип и размер резьбы D, мм
Кабельный ввод ВКБ3-ЛС-G2-51-57 IP68 ГОФРОМАТИК	ВКБ3-ЛС-M63-51-57	0.984	0,984	Кабельный ввод ВКБ3-ЛС-M63-51-57 IP68 ГОФРОМАТИК	zeta34527	51 \| 48-57мм	22	Zeta_Силикон	Кабельный вводы с силиконовым уплотнителем ВКБ3-ЛС-M63-51-57 из Никелированная латунь предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации от -60°С до +180°С. Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка Г32 и прокладка фторопластовая ПФ (в комплект поставки не входит).	М63х1,5
Кабельный ввод ВКБ3-ЛС-G2-45-51 IP68 ГОФРОМАТИК	ВКБ3-ЛС-M50-45-51	0.699	0,699	Кабельный ввод ВКБ3-ЛС-M50-45-51 IP68 ГОФРОМАТИК	zeta34526	45 \| 42-51мм	20	Zeta_Резина маслостойкая	Кабельный вводы с силиконовым уплотнителем ВКБ3-ЛС-M50-45-51 из Никелированная латунь предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации от -60°С до +180°С. Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка Г32 и прокладка фторопластовая ПФ (в комплект поставки не входит).	М50х1,5
Кабельный ввод ВКБ3-ЛС-G1 ?-42-51 IP68 ГОФРОМАТИК	ВКБ3-ЛС-G1 ?-42-51	0.814	0,814	Кабельный ввод ВКБ3-ЛС-G1 ?-42-51 IP68 ГОФРОМАТИК	zeta34525	45 \| 42-51мм	20	Zeta_Резина маслостойкая	Кабельный вводы с силиконовым уплотнителем ВКБ3-ЛС-G1 ?-42-51 из Никелированная латунь предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации от -60°С до +180°С. Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка Г32 и прокладка фторопластовая ПФ (в комплект поставки не входит).	G1 ?-B
Кабельный ввод ВКБ3-ЛС-G1 ?-26-33 IP68 ГОФРОМАТИК	ВКБ3-ЛС-M32-26-33	0.325	0,325	Кабельный ввод ВКБ3-ЛС-M32-26-33 IP68 ГОФРОМАТИК	zeta34521	26 \| 25-33мм	20	Zeta_Резина маслостойкая	Кабельный вводы с силиконовым уплотнителем ВКБ3-ЛС-M32-26-33 из Никелированная латунь предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации от -60°С до +180°С. Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка Г32 и прокладка фторопластовая ПФ (в комплект поставки не входит).	М32х1,5
Кабельный ввод ВКБ3-ЛС-G1-26-33 IP68 ГОФРОМАТИК	ВКБ3-ЛС-M32-26-33	0.325	0,325	Кабельный ввод ВКБ3-ЛС-M32-26-33 IP68 ГОФРОМАТИК	zeta34520	26 \| 25-33мм	20	Zeta_Резина маслостойкая	Кабельный вводы с силиконовым уплотнителем ВКБ3-ЛС-M32-26-33 из Никелированная латунь предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации от -60°С до +180°С. Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка Г32 и прокладка фторопластовая ПФ (в комплект поставки не входит).	М32х1,5

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	АО «ЗЭТА»
Материал наименование ADSK_Материал наименование	Никелированная латунь
Степень защиты_IP ADSK_Степень защиты_IP	IP68
