КВ (G1...3) — КАБЕЛЬНЫЕ ВВОДЫ С ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ

Name: КВ (G1...3) — КАБЕЛЬНЫЕ ВВОДЫ С ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ
Brand: ZETA ЗЭТА РУС

Обновлено 4 месяца назад

Описание

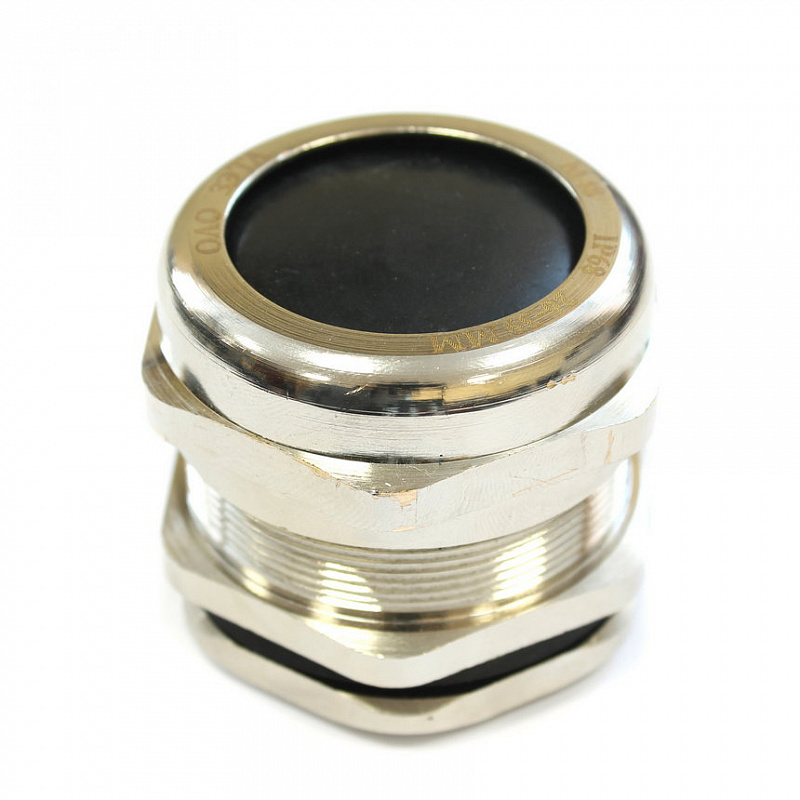

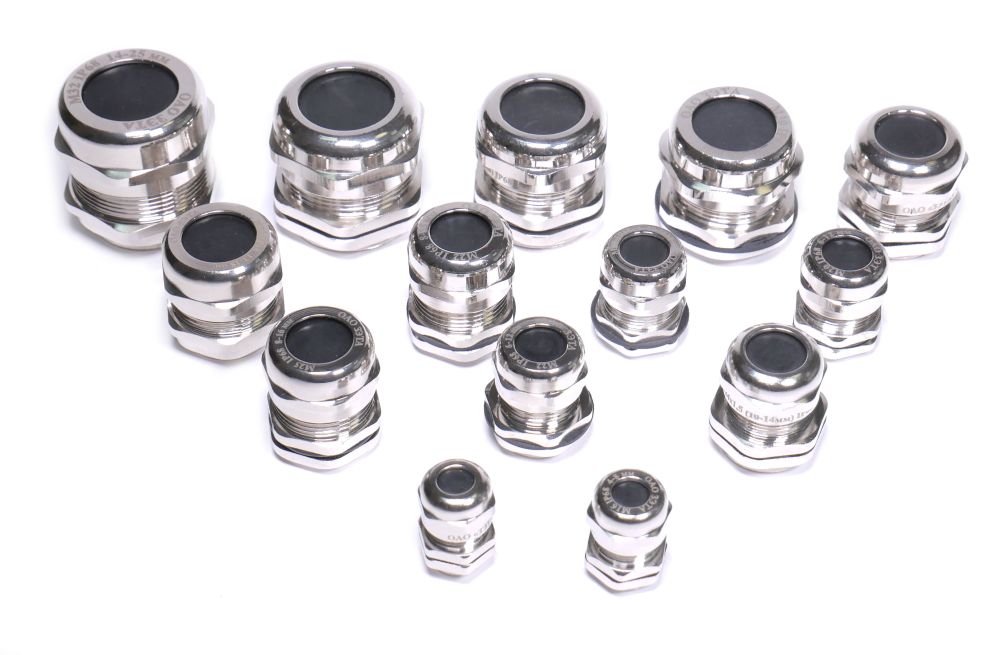

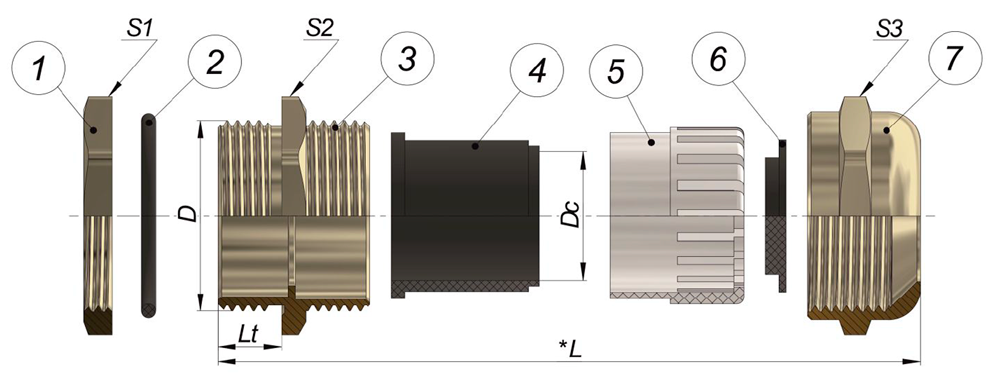

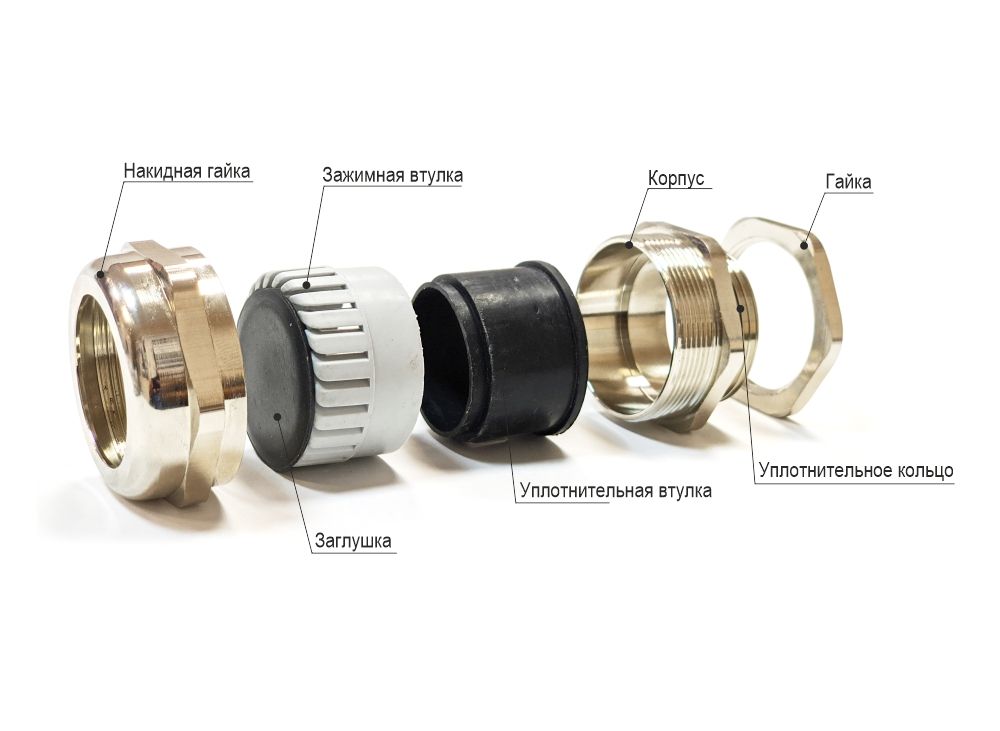

Сальник кабельный латунный с трубной резьбой "G" предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Присоединительная резьба в соответствии с ГОСТ 6357-81 Состав комплекта: Гайка, Уплотнительное кольцо, Корпус, Резиновая уплотнительная втулка, Пластиковая зажимная втулка, Защитная заглушка-пыльник, Накидная гайка.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	ZETA_29 КВ с резьбой G.rfa	608 KB	Revit 2021

Типоразмеры (10)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Диапазон диаметров наружной оболочки кабеля D, мм	Длина резьбы Lp	Описание	Тип и размер резьбы D, мм
Кабельный ввод G3 латунный УТ1,5 IP68 (d кабеля 65-70 мм) ГОФРОМАТИК	G3 - B	0.988	0,988	Кабельный ввод G3 латунный УТ1,5 IP68 (d кабеля 65-70 мм) ГОФРОМАТИК	zeta30177	65-70	18	Кабельный ввод латунный трубной резьбой G3 предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод G3 имеет степень защиты IP66/IP67/IP68.	G3 - B
Кабельный ввод G2-1/2 латунный УТ1,5 IP68 (d кабеля 42-52 мм) ГОФРОМАТИК	G2-1/2 - B	0.65	0,65	Кабельный ввод G2-1/2 латунный УТ1,5 IP68 (d кабеля 42-52 мм) ГОФРОМАТИК	zeta30176	42-52	16	Кабельный ввод латунный трубной резьбой G2-1/2 предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод G2-1/2 имеет степень защиты IP66/IP67/IP68.	G2-1/2 - B
Кабельный ввод G2 латунный УТ1,5 IP68 (d кабеля 37-44 мм) ГОФРОМАТИК	G2 - B	0.37	0,37	Кабельный ввод G2 латунный УТ1,5 IP68 (d кабеля 37-44 мм) ГОФРОМАТИК	zeta30175	37-44	14	Кабельный ввод латунный трубной резьбой G2 предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод G2 имеет степень защиты IP66/IP67/IP68.	G2 - B
Кабельный ввод G1-1/2 латунный УТ1,5 IP68 (d кабеля 32-38 мм) ГОФРОМАТИК	G1-1/2 - B	0.274	0,274	Кабельный ввод G1-1/2 латунный УТ1,5 IP68 (d кабеля 32-38 мм) ГОФРОМАТИК	zeta30174	32-38	13	Кабельный ввод латунный трубной резьбой G1-1/2 предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод G1-1/2 имеет степень защиты IP66/IP67/IP68.	G1-1/2 - B
Кабельный ввод G1-1/4 латунный УТ1,5 IP68 (d кабеля 25-33 мм) ГОФРОМАТИК	G1-1/4 - B	0.209	0,209	Кабельный ввод G1-1/4 латунный УТ1,5 IP68 (d кабеля 25-33 мм) ГОФРОМАТИК	zeta30173	25-33	11	Кабельный ввод латунный трубной резьбой G1-1/4 предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод G1-1/4 имеет степень защиты IP66/IP67/IP68.	G1-1/4 - B

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	АО «ЗЭТА»
Материал наименование ADSK_Материал наименование	Никелированная латунь
Степень защиты_IP ADSK_Степень защиты_IP	IP66/IP67/IP68
