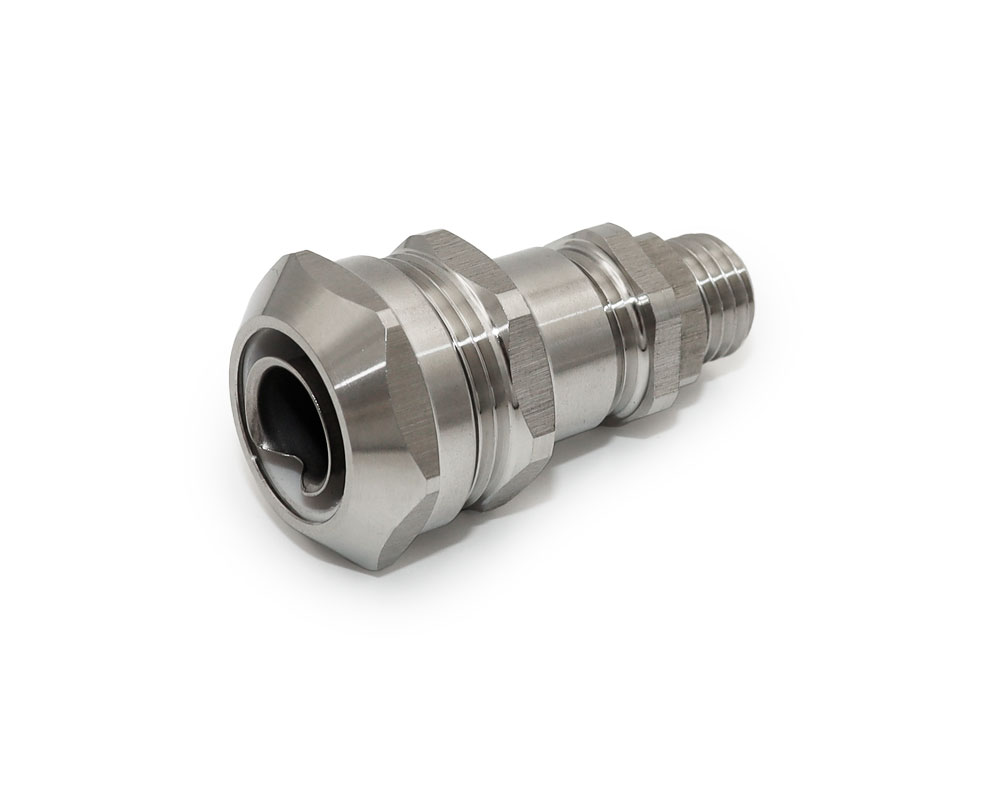

КВ (М12...50) — КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ КРУГЛОГО НЕБРОНИРОВАННОГО КАБЕЛЯ
Обновлено 4 месяца назадОписание
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | ZETA_28 КВ ВК-НС-МР.rfa | 692 KB | Revit 2021 |
Типоразмеры (18)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Диапазон диаметров наружной оболочки кабеля D, мм | Длина резьбы Lp | Описание | Тип и размер резьбы D, мм |
|---|---|---|---|---|---|---|---|---|---|
| Кабельный ввод ВК-НС-М50-38-МР50 IP66/IP67/IP68 ГОФРОМАТИК | ВК-НС-М50-38-МР50 | 0.407 | 0,407 | Кабельный ввод ВК-НС-М50-38-МР50 IP66/IP67/IP68 ГОФРОМАТИК | zeta30067 | 30-38 | 15/85,1 | Кабельный ввод ВК-НС-М50-38-МР50 предназначены для ввода/вывода круглого небронированного кабеля, проложенного в металлорукаве в корпус оборудования, обеспечивая защиту от проникновения влаги и пыли в месте ввода кабеля. | М50х1,5 |
| Кабельный ввод ВК-НС-М40-30-МР38 IP66/IP67/IP68 ГОФРОМАТИК | ВК-НС-М40-30-МР38 | 0.26 | 0,26 | Кабельный ввод ВК-НС-М40-30-МР38 IP66/IP67/IP68 ГОФРОМАТИК | zeta30066 | 22-30 | 12/74 | Кабельный ввод ВК-НС-М40-30-МР38 предназначены для ввода/вывода круглого небронированного кабеля, проложенного в металлорукаве в корпус оборудования, обеспечивая защиту от проникновения влаги и пыли в месте ввода кабеля. | М40х1,5 |
| Кабельный ввод ВК-НС-М40-25-МР32 IP66/IP67/IP68 ГОФРОМАТИК | ВК-НС-М32-25-МР25 | 0.162 | 0,162 | Кабельный ввод ВК-НС-М32-25-МР25 IP66/IP67/IP68 ГОФРОМАТИК | zeta30065 | 16-25 | 12/65,6 | Кабельный ввод ВК-НС-М32-25-МР25 предназначены для ввода/вывода круглого небронированного кабеля, проложенного в металлорукаве в корпус оборудования, обеспечивая защиту от проникновения влаги и пыли в месте ввода кабеля. | М32х1,5 |
| Кабельный ввод ВК-НС-М32-25-МР32 IP66/IP67/IP68 ГОФРОМАТИК | ВК-НС-М32-25-МР25 | 0.162 | 0,162 | Кабельный ввод ВК-НС-М32-25-МР25 IP66/IP67/IP68 ГОФРОМАТИК | zeta30064 | 16-25 | 12/65,6 | Кабельный ввод ВК-НС-М32-25-МР25 предназначены для ввода/вывода круглого небронированного кабеля, проложенного в металлорукаве в корпус оборудования, обеспечивая защиту от проникновения влаги и пыли в месте ввода кабеля. | М32х1,5 |
| Кабельный ввод ВК-НС-М32-25-МР25 IP66/IP67/IP68 ГОФРОМАТИК | ВК-НС-М32-25-МР25 | 0.162 | 0,162 | Кабельный ввод ВК-НС-М32-25-МР25 IP66/IP67/IP68 ГОФРОМАТИК | zeta30063 | 16-25 | 12/65,6 | Кабельный ввод ВК-НС-М32-25-МР25 предназначены для ввода/вывода круглого небронированного кабеля, проложенного в металлорукаве в корпус оборудования, обеспечивая защиту от проникновения влаги и пыли в месте ввода кабеля. | М32х1,5 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Изделия для прокладки кабеля и электромонтажа |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Инструкция | Перейти |
| Сертификат | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Единица измерения ADSK_Единица измерения | шт |
| Завод-изготовитель ADSK_Завод-изготовитель | АО «ЗЭТА» |
| Материал наименование ADSK_Материал наименование | Никелированная латунь |
| Степень защиты_IP ADSK_Степень защиты_IP | IP66/IP67/IP68 |
