КВ (М12...63) — КАБЕЛЬНЫЕ ВВОДЫ ОБЩЕПРОМЫШЛЕННЫЕ МЕТАЛЛИЧЕСКИЕ С ХОМУТИКОМ ДЛЯ ФИКСАЦИИ КАБЕЛЯ ВКХ

Name: КВ (М12...63) — КАБЕЛЬНЫЕ ВВОДЫ ОБЩЕПРОМЫШЛЕННЫЕ МЕТАЛЛИЧЕСКИЕ С ХОМУТИКОМ ДЛЯ ФИКСАЦИИ КАБЕЛЯ ВКХ
Brand: ZETA ЗЭТА РУС

Обновлено 4 месяца назад

Описание

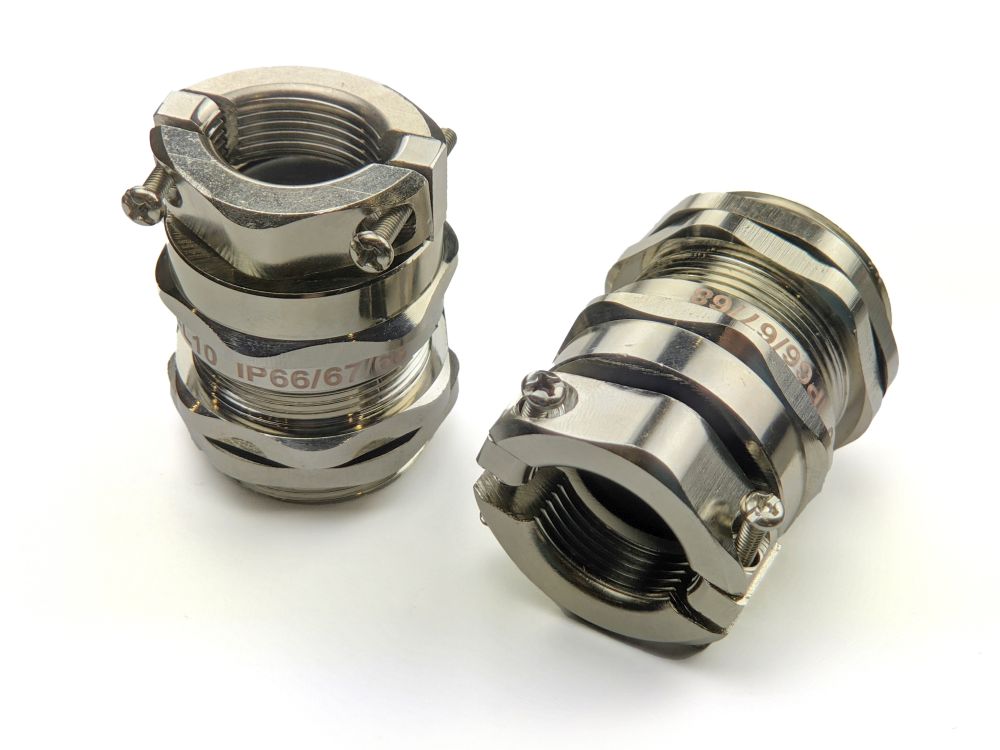

Кабельный ввод ВКХ из никелированной латуни/нержавеющей стали с фиксацией кабеля предназначен для ввода, фиксации и герметизации электрических, волоконно-оптических кабелей, проводов в корпусах щитового электрооборудования с заявленной степенью защиты по IP

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	ZETA_37 КВ общепромышленные металлич.rfa	672 KB	Revit 2021

Типоразмеры (18)

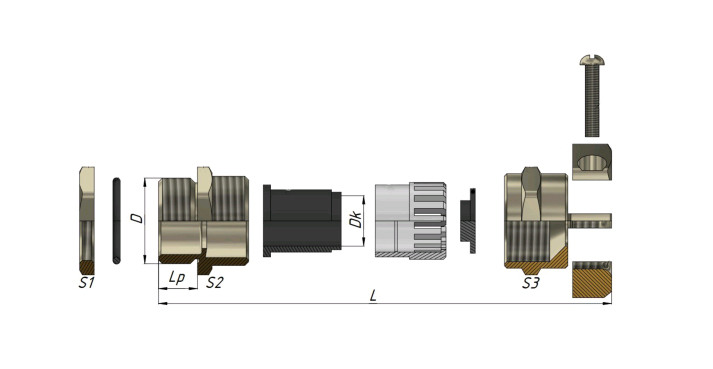

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Диапазон диаметров наружной оболочки кабеля D, мм	Длина резьбы Lp	Описание	Тип и размер резьбы D, мм
Кабельный ввод ВКХ-ЛР-М63-52-L14 IP66/IP67/IP68 ГОФРОМАТИК	ВКХ-ЛР-М63-52-L14	0.785	0,785	Кабельный ввод ВКХ-ЛР-М63-52-L14 IP66/IP67/IP68 ГОФРОМАТИК	zeta34768	42-52	14	Кабельный ввод ВКХ-ЛР-М63-52-L14 из никелированной латуни/нержавеющей стали с фиксацией кабеля предназначен для ввода, фиксации и герметизации электрических, волоконно-оптических кабелей, проводов в корпусах щитового электрооборудования с заявленной степенью защиты по IP	М63х1.5
Кабельный ввод ВКХ-ЛР-М63-44-L14 IP66/IP67/IP68 ГОФРОМАТИК	ВКХ-ЛР-М63-44-L14	0.73	0,73	Кабельный ввод ВКХ-ЛР-М63-44-L14 IP66/IP67/IP68 ГОФРОМАТИК	zeta34767	37-44	14	Кабельный ввод ВКХ-ЛР-М63-44-L14 из никелированной латуни/нержавеющей стали с фиксацией кабеля предназначен для ввода, фиксации и герметизации электрических, волоконно-оптических кабелей, проводов в корпусах щитового электрооборудования с заявленной степенью защиты по IP	М63х1.5
Кабельный ввод ВКХ-ЛР-М50-38-L13 IP66/IP67/IP68 ГОФРОМАТИК	ВКХ-ЛР-М50-38-L13	0.385	0,385	Кабельный ввод ВКХ-ЛР-М50-38-L13 IP66/IP67/IP68 ГОФРОМАТИК	zeta34766	32-38	13	Кабельный ввод ВКХ-ЛР-М50-38-L13 из никелированной латуни/нержавеющей стали с фиксацией кабеля предназначен для ввода, фиксации и герметизации электрических, волоконно-оптических кабелей, проводов в корпусах щитового электрооборудования с заявленной степенью защиты по IP	М50х1.5
Кабельный ввод ВКХ-ЛР-М40-33-L11 IP66/IP67/IP68 ГОФРОМАТИК	ВКХ-ЛР-М40-33-L11	0.285	0,285	Кабельный ввод ВКХ-ЛР-М40-33-L11 IP66/IP67/IP68 ГОФРОМАТИК	zeta34765	25-33	11	Кабельный ввод ВКХ-ЛР-М40-33-L11 из никелированной латуни/нержавеющей стали с фиксацией кабеля предназначен для ввода, фиксации и герметизации электрических, волоконно-оптических кабелей, проводов в корпусах щитового электрооборудования с заявленной степенью защиты по IP	М40х1.5
Кабельный ввод ВКХ-ЛР-М40-30-L11 IP66/IP67/IP68 ГОФРОМАТИК	ВКХ-ЛР-М40-30-L11	0.215	0,215	Кабельный ввод ВКХ-ЛР-М40-30-L11 IP66/IP67/IP68 ГОФРОМАТИК	zeta34764	22-30	11	Кабельный ввод ВКХ-ЛР-М40-30-L11 из никелированной латуни/нержавеющей стали с фиксацией кабеля предназначен для ввода, фиксации и герметизации электрических, волоконно-оптических кабелей, проводов в корпусах щитового электрооборудования с заявленной степенью защиты по IP	М40х1.5

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	АО «ЗЭТА»
Материал наименование ADSK_Материал наименование	Никелированная латунь
Степень защиты_IP ADSK_Степень защиты_IP	IP66/IP67/IP68
