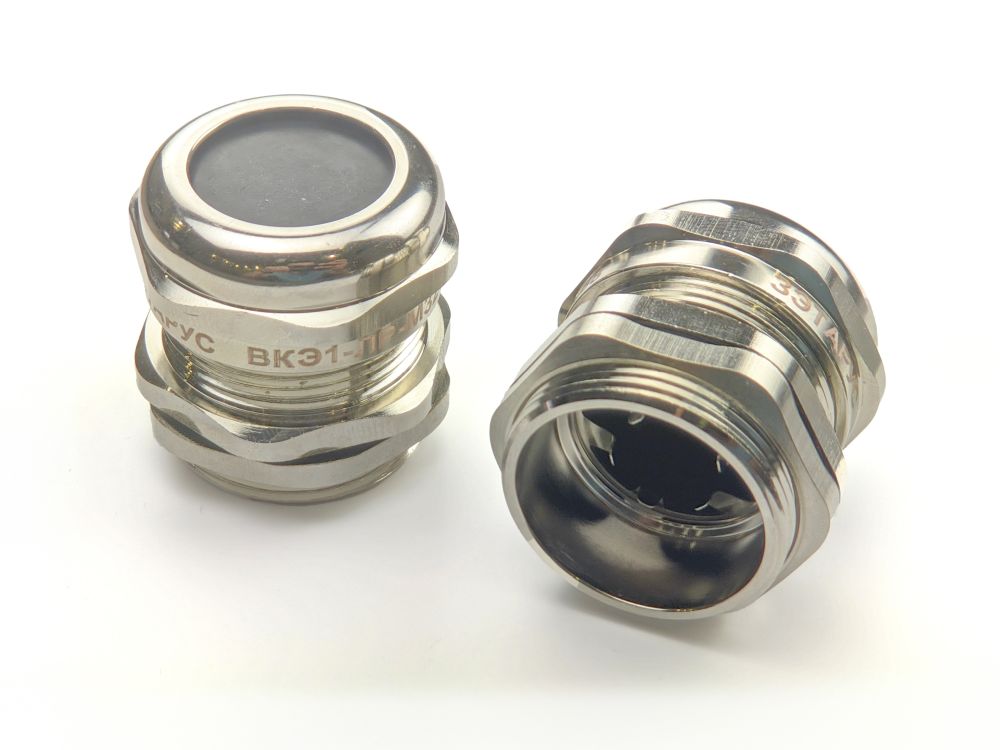

КВ (М12...80) — КАБЕЛЬНЫЙ ВВОД ВКЭ1 ДЛЯ ЭКРАНИРОВАННОГО КАБЕЛЯ
Обновлено 4 месяца назадОписание
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | ZETA_36 КВ ВК1-НС.rfa | 744 KB | Revit 2021 |
Типоразмеры (22)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Диапазон диаметров наружной оболочки кабеля D, мм | Длина резьбы Lp | Описание | Тип и размер резьбы D, мм |
|---|---|---|---|---|---|---|---|---|---|
| Кабельный ввод ВКЭ1-ЛР-М80-62-L18 IP66/IP67/IP68 ГОФРОМАТИК | ВКЭ1-ЛР-М80-62-L18 | 0.916 | 0,916 | Кабельный ввод ВКЭ1-ЛР-М80-62-L18 IP66/IP67/IP68 ГОФРОМАТИК | zeta34721 | 55-62 | 18 | Кабельный ввод ВКЭ1-ЛР-М80-62-L18 из никелированной латуни/нержавеющей стали предназначен для ввода, фиксации и герметизации экранированного кабеля, в корпусах щитового электрооборудования с заявленной степени защиты по IP66/IP67/IP68. Данный кабельный ввод обеспечивает заземление экрана кабеля на металлический корпус электрооборудования. Температура эксплуатации кабельного ввода от -40°С до +100°С | М80х2 |
| Кабельный ввод ВКЭ1-ЛР-М72-52-L16 IP66/IP67/IP68 ГОФРОМАТИК | ВКЭ1-ЛР-М63-52-L14 | 0.61 | 0,61 | Кабельный ввод ВКЭ1-ЛР-М63-52-L14 IP66/IP67/IP68 ГОФРОМАТИК | zeta34720 | 42-52 | 14 | Кабельный ввод ВКЭ1-ЛР-М63-52-L14 из никелированной латуни/нержавеющей стали предназначен для ввода, фиксации и герметизации экранированного кабеля, в корпусах щитового электрооборудования с заявленной степени защиты по IP66/IP67/IP68. Данный кабельный ввод обеспечивает заземление экрана кабеля на металлический корпус электрооборудования. Температура эксплуатации кабельного ввода от -40°С до +100°С | М63х1.5 |
| Кабельный ввод ВКЭ1-ЛР-М63-52-L14 IP66/IP67/IP68 ГОФРОМАТИК | ВКЭ1-ЛР-М63-52-L14 | 0.61 | 0,61 | Кабельный ввод ВКЭ1-ЛР-М63-52-L14 IP66/IP67/IP68 ГОФРОМАТИК | zeta34719 | 42-52 | 14 | Кабельный ввод ВКЭ1-ЛР-М63-52-L14 из никелированной латуни/нержавеющей стали предназначен для ввода, фиксации и герметизации экранированного кабеля, в корпусах щитового электрооборудования с заявленной степени защиты по IP66/IP67/IP68. Данный кабельный ввод обеспечивает заземление экрана кабеля на металлический корпус электрооборудования. Температура эксплуатации кабельного ввода от -40°С до +100°С | М63х1.5 |
| Кабельный ввод ВКЭ1-ЛР-М63-44-L14 IP66/IP67/IP68 ГОФРОМАТИК | ВКЭ1-ЛР-М63-44-L14 | 0.37 | 0,37 | Кабельный ввод ВКЭ1-ЛР-М63-44-L14 IP66/IP67/IP68 ГОФРОМАТИК | zeta34718 | 37-44 | 14 | Кабельный ввод ВКЭ1-ЛР-М63-44-L14 из никелированной латуни/нержавеющей стали предназначен для ввода, фиксации и герметизации экранированного кабеля, в корпусах щитового электрооборудования с заявленной степени защиты по IP66/IP67/IP68. Данный кабельный ввод обеспечивает заземление экрана кабеля на металлический корпус электрооборудования. Температура эксплуатации кабельного ввода от -40°С до +100°С | М63х1.5 |
| Кабельный ввод ВКЭ1-ЛР-М50-38-L13 IP66/IP67/IP68 ГОФРОМАТИК | ВКЭ1-ЛР-М50-38-L13 | 0.255 | 0,255 | Кабельный ввод ВКЭ1-ЛР-М50-38-L13 IP66/IP67/IP68 ГОФРОМАТИК | zeta34717 | 32-38 | 13 | Кабельный ввод ВКЭ1-ЛР-М50-38-L13 из никелированной латуни/нержавеющей стали предназначен для ввода, фиксации и герметизации экранированного кабеля, в корпусах щитового электрооборудования с заявленной степени защиты по IP66/IP67/IP68. Данный кабельный ввод обеспечивает заземление экрана кабеля на металлический корпус электрооборудования. Температура эксплуатации кабельного ввода от -40°С до +100°С | М50х1.5 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Изделия для прокладки кабеля и электромонтажа |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Инструкция | Перейти |
| Сертификат | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Единица измерения ADSK_Единица измерения | шт |
| Завод-изготовитель ADSK_Завод-изготовитель | АО «ЗЭТА» |
| Материал наименование ADSK_Материал наименование | Никелированная латунь |
| Степень защиты_IP ADSK_Степень защиты_IP | IP66/IP67/IP68 |
