КВ (М12) — КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ МЕТАЛЛОРУКАВА

Name: КВ (М12) — КАБЕЛЬНЫЕ ВВОДЫ ДЛЯ МЕТАЛЛОРУКАВА
Brand: ZETA ЗЭТА РУС

Обновлено 4 месяца назад

Описание

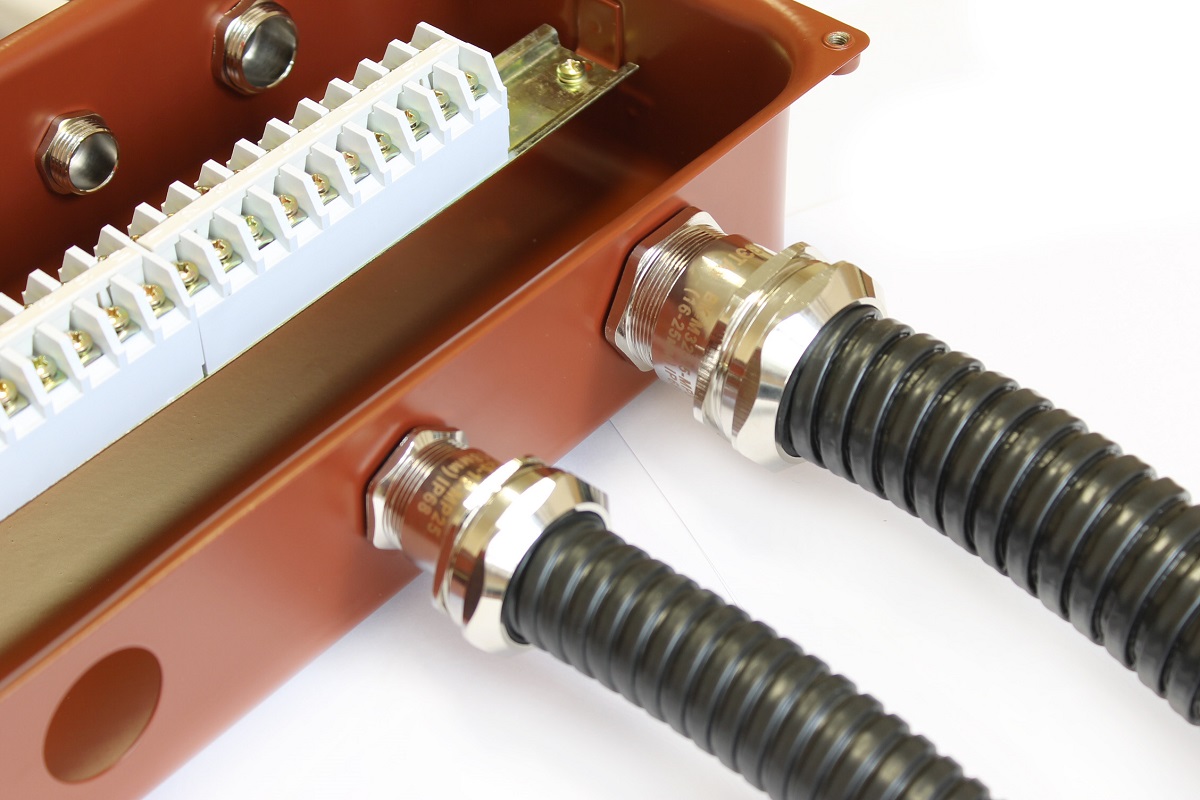

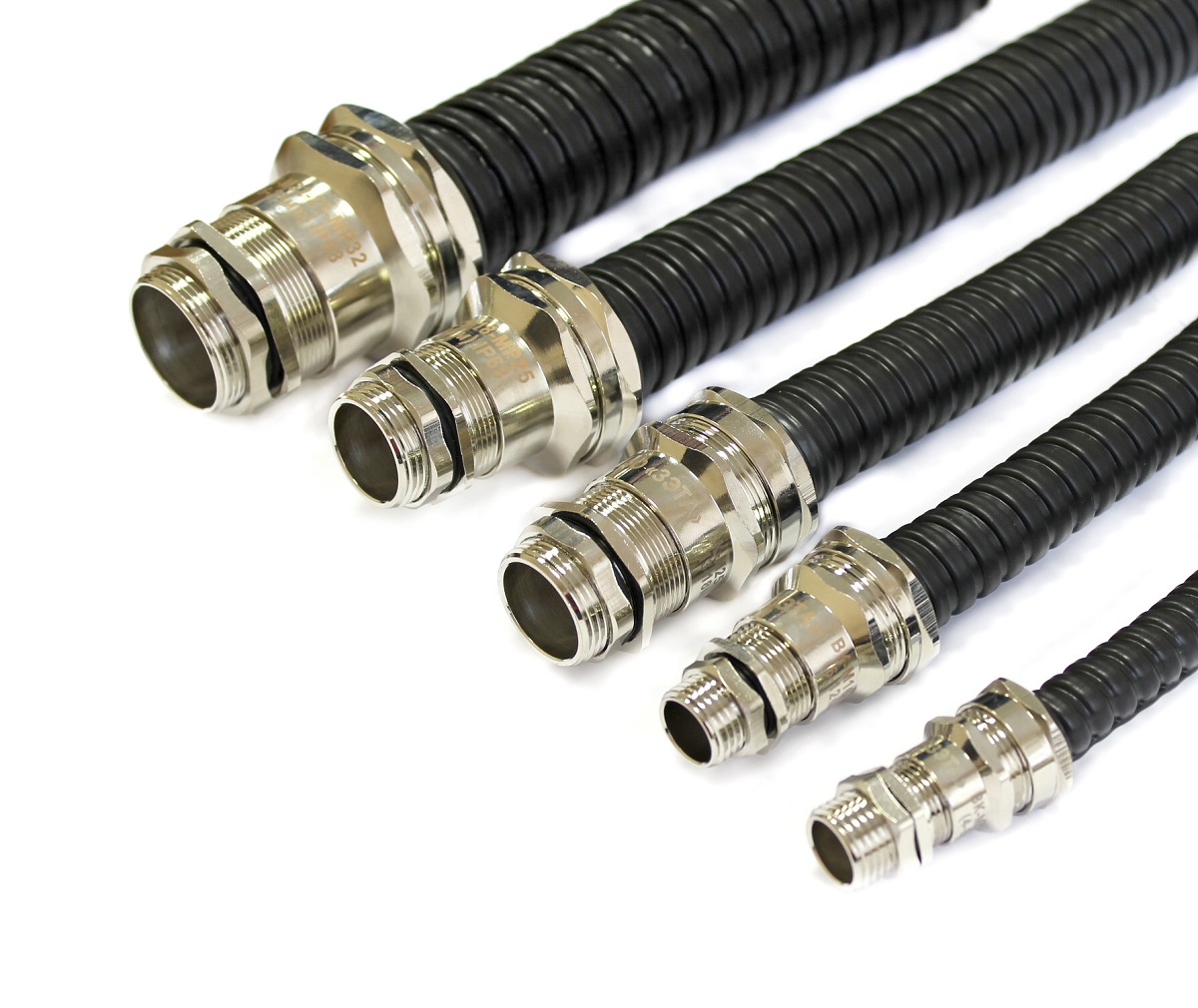

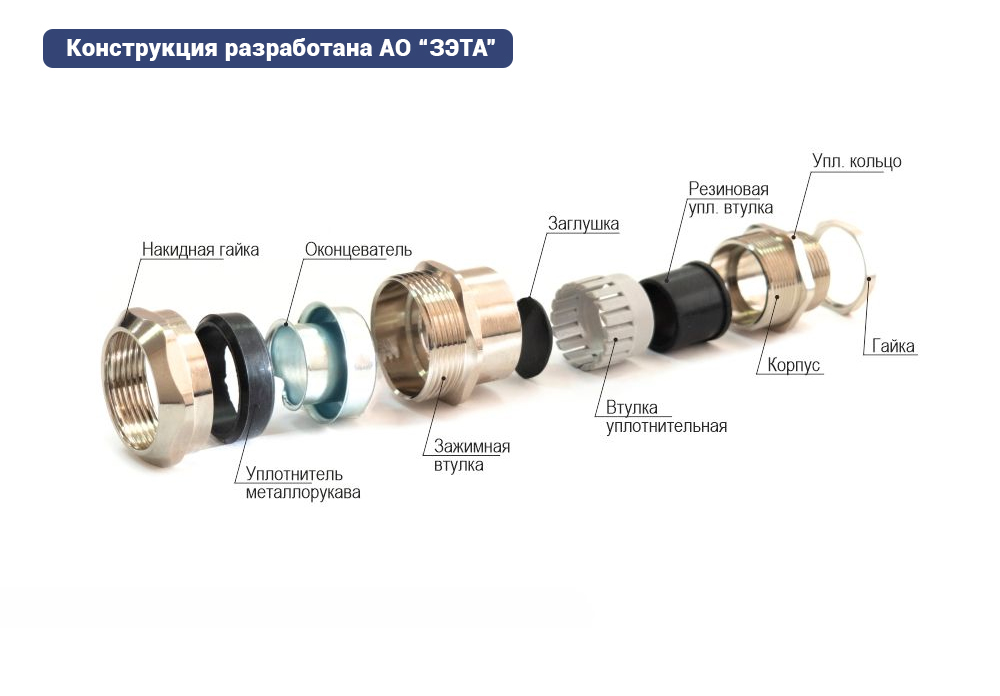

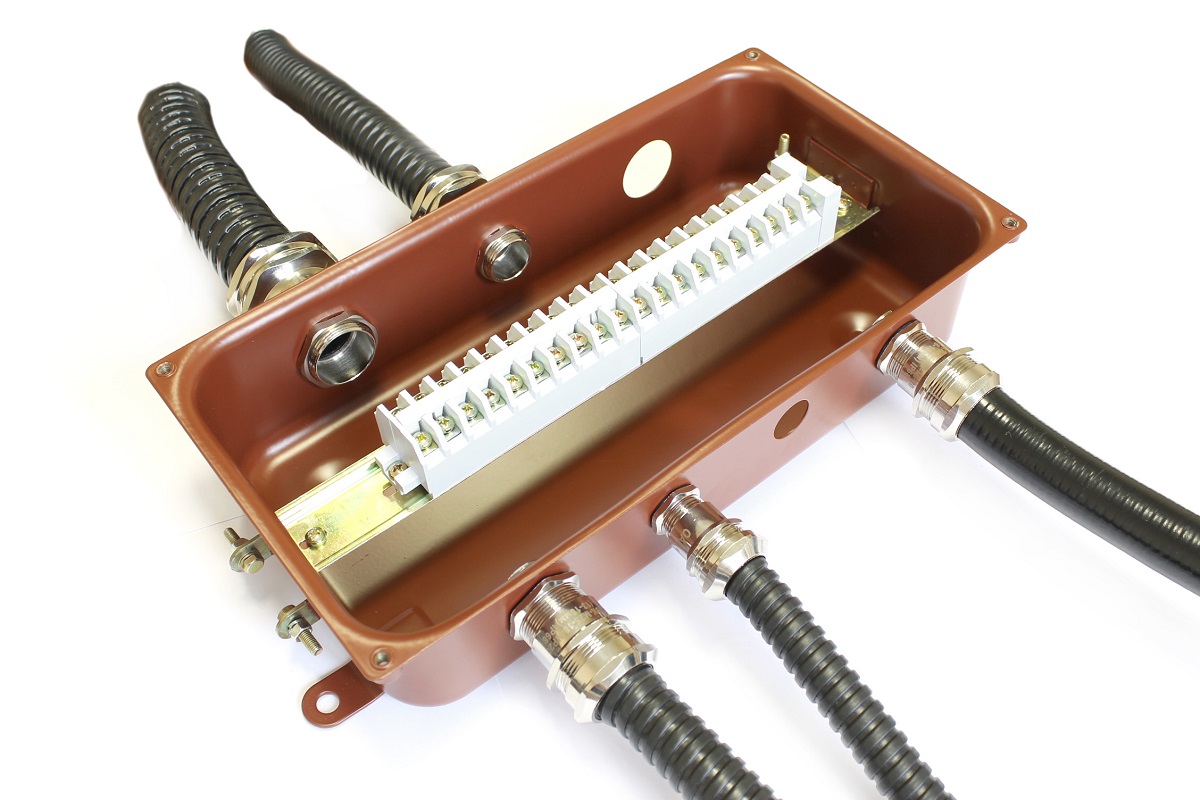

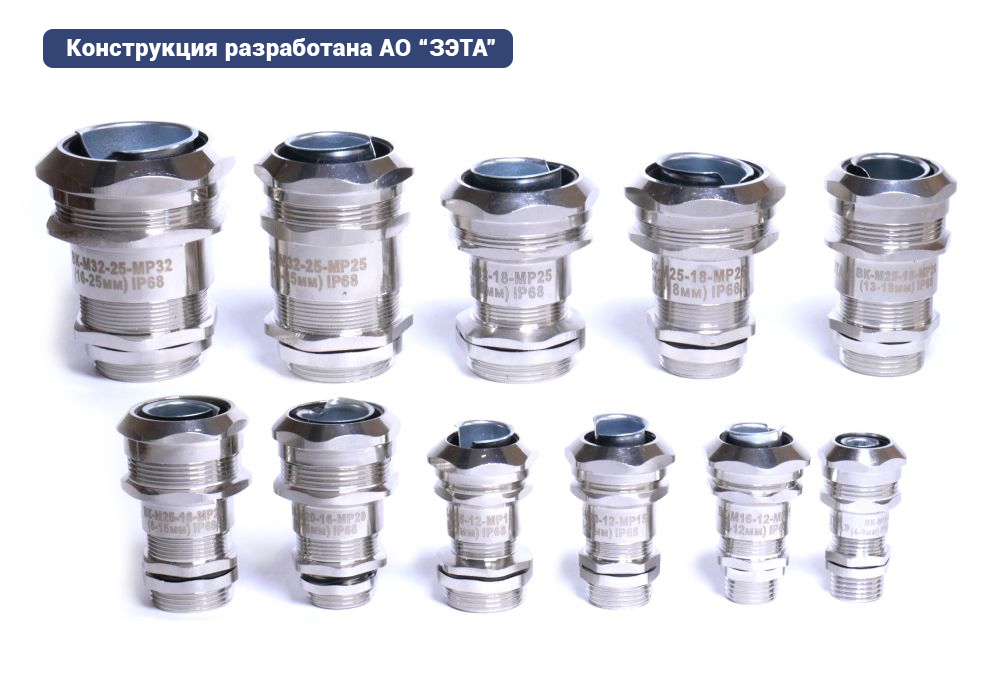

Кабельный ввод для металлорукава ВК-М-МР предназначен для герметичного ввода кабеля, проложенного в металлорукаве, в металлический корпус электрооборудования (щиты, шкафы, коробки и др.) и обеспечения надёжного электрического контакта между металлическим корпусом и металлорукавом в соответствии с п. 1.7.76 Правил устройства электроустановок. В конструкции кабельного ввода предусмотрена резиновая заглушка, предназначенная для обеспечения заявленной степени защиты IP68 до момента ввода кабеля в металлорукаве в корпус электрооборудования. Для обеспечения надёжного электрического контакта между металлорукавом и корпусом электрооборудования в соответствии с п. 1.7.76 Правил устройства электроустановок, конструкцией кабельного ввода ВК-М-МР предусмотрена цепь надёжных электрических соединений конструктивных элементов: металлорукав - оконцеватель – зажимная муфта – штуцер – эквипотенциальная гайка – корпус. Конструкция кабельного ввода ВК-М-МР представляет собой симбиоз двух устройств: латунного кабельного ввода серии М и муфты вводной МВ-М(РКн)

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	ZETA_27 КВ металрукав ВК-М-МР.rfa	796 KB	Revit 2021

Типоразмеры (29)

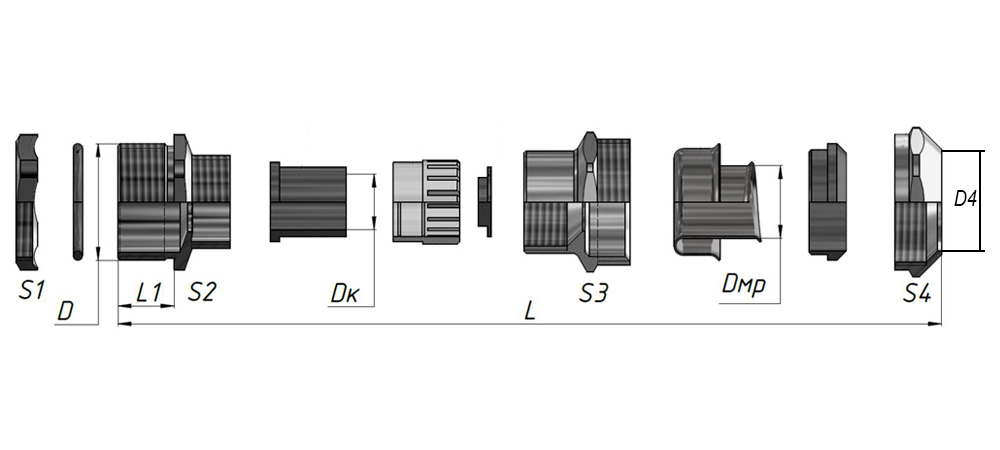

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Диапазон диаметров наружной оболочки кабеля D, мм	Длина резьбы Lp	Описание	Тип и размер резьбы D, мм
Кабельный ввод ВК-М63-44-МР50 IP66/IP67/IP68 ГОФРОМАТИК	ВК-М60-44-МР50	0.515	0,515	Кабельный ввод ВК-М60-44-МР50 IP66/IP67/IP68 ГОФРОМАТИК	zeta30035	36-44	16/85	Кабельный ввод для металлорукава серии ВК-М60-44-МР50 предназначен для решения задачи: герметичного ввода небронированного кабеля круглого сечения диаметром 36-44мм, проложенного в металлорукаве с условным проходом 50мм, в металлическую оболочку электрооборудования и обеспечения надёжного электрического контакта между оболочкой и металлорукавом в соответствии с п. 1.7.76 Правил устройства электроустановок.	М60х1,5
Кабельный ввод ВК-М60-44-МР50 IP66/IP67/IP68 ГОФРОМАТИК	ВК-М60-44-МР50	0.515	0,515	Кабельный ввод ВК-М60-44-МР50 IP66/IP67/IP68 ГОФРОМАТИК	zeta30034	36-44	16/85	Кабельный ввод для металлорукава серии ВК-М60-44-МР50 предназначен для решения задачи: герметичного ввода небронированного кабеля круглого сечения диаметром 36-44мм, проложенного в металлорукаве с условным проходом 50мм, в металлическую оболочку электрооборудования и обеспечения надёжного электрического контакта между оболочкой и металлорукавом в соответствии с п. 1.7.76 Правил устройства электроустановок.	М60х1,5
Кабельный ввод ВК-М50-38-МР50 IP66/IP67/IP68 ГОФРОМАТИК	ВК-М48-38-МР50	0.449	0,449	Кабельный ввод ВК-М48-38-МР50 IP66/IP67/IP68 ГОФРОМАТИК	zeta30033	30-38	14/84,2	Кабельный ввод для металлорукава серии ВК-М48-38-МР50 предназначен для решения задачи: герметичного ввода небронированного кабеля круглого сечения диаметром 30-38мм, проложенного в металлорукаве с условным проходом 50мм, в металлическую оболочку электрооборудования и обеспечения надёжного электрического контакта между оболочкой и металлорукавом в соответствии с п. 1.7.76 Правил устройства электроустановок.	М48х1,5
Кабельный ввод ВК-М48-38-МР50 IP66/IP67/IP68 ГОФРОМАТИК	ВК-М48-38-МР50	0.449	0,449	Кабельный ввод ВК-М48-38-МР50 IP66/IP67/IP68 ГОФРОМАТИК	zeta30032	30-38	14/84,2	Кабельный ввод для металлорукава серии ВК-М48-38-МР50 предназначен для решения задачи: герметичного ввода небронированного кабеля круглого сечения диаметром 30-38мм, проложенного в металлорукаве с условным проходом 50мм, в металлическую оболочку электрооборудования и обеспечения надёжного электрического контакта между оболочкой и металлорукавом в соответствии с п. 1.7.76 Правил устройства электроустановок.	М48х1,5
Кабельный ввод ВК-М48-33-МР50 IP66/IP67/IP68 ГОФРОМАТИК	ВК-М42-33-МР38	0.331	0,331	Кабельный ввод ВК-М42-33-МР38 IP66/IP67/IP68 ГОФРОМАТИК	zeta30031	25-33	14/77,5	Кабельный ввод для металлорукава серии ВК-М42-33-МР38 предназначен для решения задачи: герметичного ввода небронированного кабеля круглого сечения диаметром 25-33мм, проложенного в металлорукаве с условным проходом 38мм, в металлическую оболочку электрооборудования и обеспечения надёжного электрического контакта между оболочкой и металлорукавом в соответствии с п. 1.7.76 Правил устройства электроустановок.	М42х1,5

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	АО «ЗЭТА»
Материал наименование ADSK_Материал наименование	Никелированная латунь
Степень защиты_IP ADSK_Степень защиты_IP	IP66/IP67/IP68
