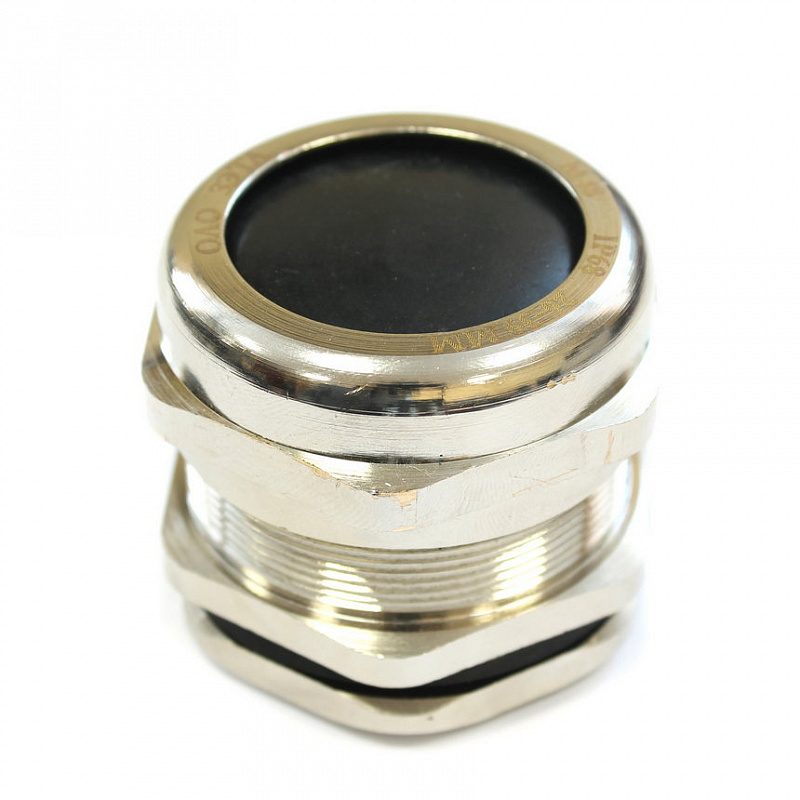

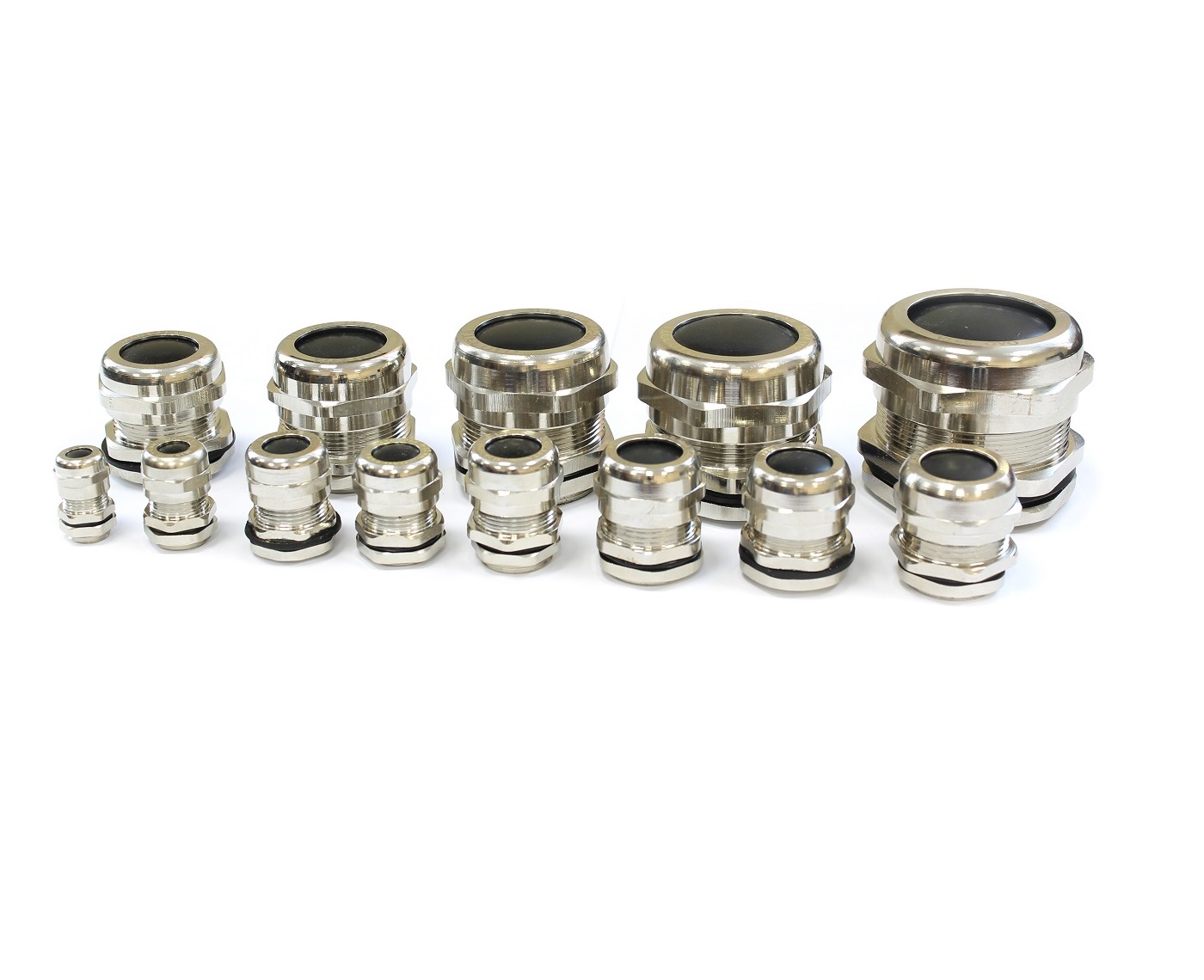

КВ (M8...120) — КАБЕЛЬНЫЕ ВВОДЫ С МЕТРИЧЕСКОЙ РЕЗЬБОЙ
Обновлено 4 месяца назадОписание
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | ZETA_23 КВ с резьбой М.rfa | 824 KB | Revit 2021 |
Типоразмеры (35)

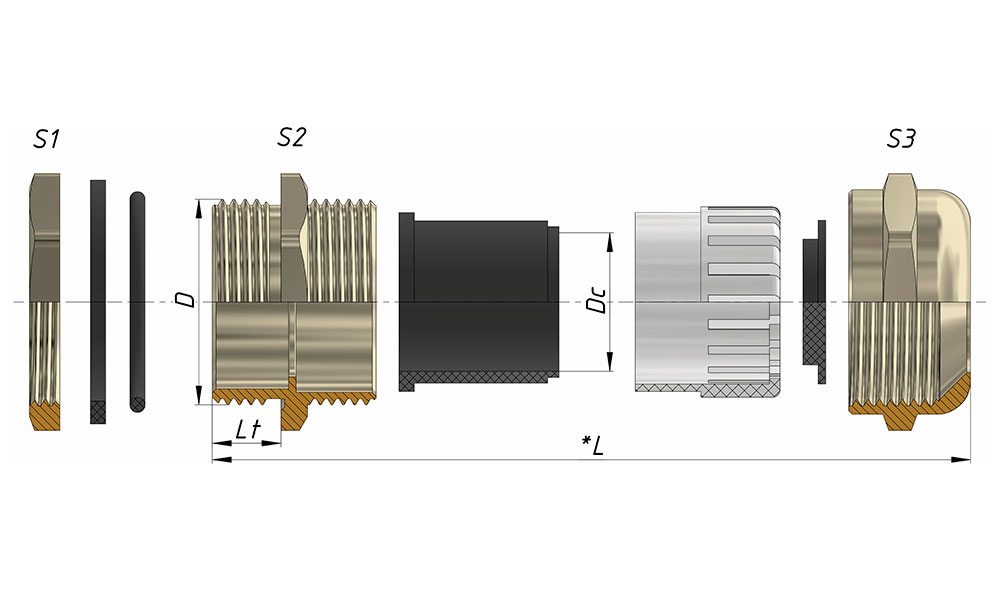

| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Диапазон диаметров наружной оболочки кабеля D, мм | Длина резьбы Lp | Описание | Тип и размер резьбы D, мм |
|---|---|---|---|---|---|---|---|---|---|
| Кабельный ввод М 120х2 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 90-95мм) (уп.1/15 шт) ГОФРОМАТИК | М120 | 1.72 | 1,72 | Кабельный ввод М 120х2 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 90-95мм) (уп.1/15 шт) ГОФРОМАТИК | zeta30139 | 90-95 | 20 | Кабельный ввод латунный с метрической резьбой М120х2 предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод М120х2 имеет степень защиты IP66/IP67/IP68. Присоединительная резьба М120х2 в соответствии с ГОСТ 24705-2004. | М120х2 |
| Кабельный ввод М 54х1,5 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 32-38 мм) ГОФРОМАТИК | M54 | 0.257 | 0,257 | Кабельный ввод М 54х1,5 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 32-38 мм) ГОФРОМАТИК | zeta30099 | 32-38 | 13 | Кабельный ввод латунный с метрической резьбой М54х1,5 предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод М54х1,5 имеет степень защиты IP66/IP67/IP68. Присоединительная резьба М54х1,5 в соответствии с ГОСТ 24705-2004. | M54х1.5 |
| Кабельный ввод М 47x1.5 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 25-33 мм) ГОФРОМАТИК | M47 | 0.183 | 0,183 | Кабельный ввод М 47x1.5 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 25-33 мм) ГОФРОМАТИК | zeta30100 | 25-33 | 11 | Кабельный ввод латунный с метрической резьбой M47x1.5 предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод M47x1.5 имеет степень защиты IP66/IP67/IP68. Присоединительная резьба M47x1.5 в соответствии с ГОСТ 24705-2004. | M47х1.5 |
| Кабельный ввод М 37х1,5 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 18-25 мм) ГОФРОМАТИК | M32 | 0.125 | 0,125 | Кабельный ввод М 32 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 14-25мм) ГОФРОМАТИК | zeta30101 | 14-25 | 9 | Кабельный ввод латунный с метрической резьбой М32х1,5 предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод М32х1,5 имеет степень защиты IP66/IP67/IP68. Присоединительная резьба М32х1,5 в соответствии с ГОСТ 24705-2004. | M32х1,5 |
| Кабельный ввод М 28х1,5 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 13-18 мм) ГОФРОМАТИК | M25 | 0.06 | 0,06 | Кабельный ввод М 25 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 13-18мм) ГОФРОМАТИК | zeta30105 | 13-18 | 8 | Кабельный ввод латунный с метрической резьбой М25х1,5 предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод М25х1,5 имеет степень защиты IP66/IP67/IP68. Присоединительная резьба М25х1,5 в соответствии с ГОСТ 24705-2004. | M25х1,5 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Изделия для прокладки кабеля и электромонтажа |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Сертификат | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Единица измерения ADSK_Единица измерения | шт |
| Завод-изготовитель ADSK_Завод-изготовитель | АО «ЗЭТА» |
| Материал наименование ADSK_Материал наименование | Никелированная латунь |
| Степень защиты_IP ADSK_Степень защиты_IP | IP66/IP67/IP68 |
