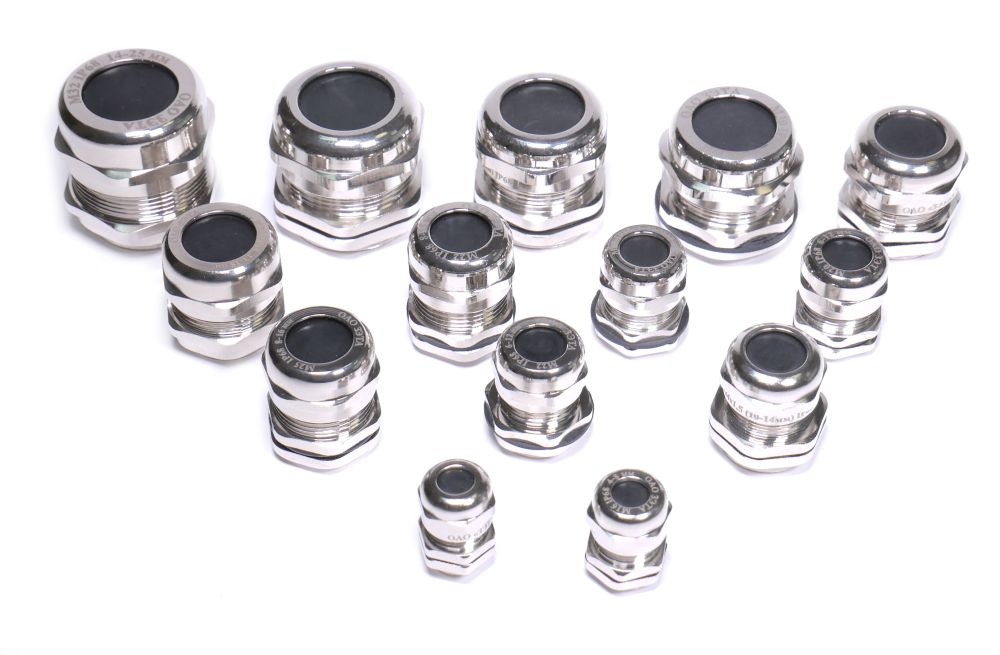

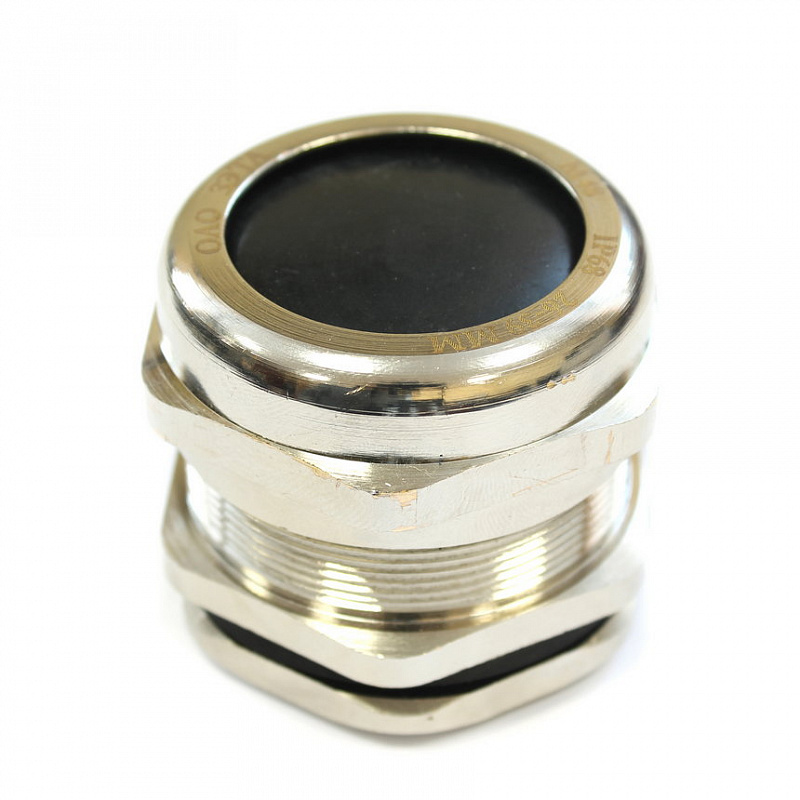

КВ (PG7...63) — КАБЕЛЬНЫЙ ВВОД ЛАТУННЫЙ
Обновлено 4 месяца назадОписание
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | ZETA_26 КВ с резьбой PG.rfa | 612 KB | Revit 2021 |
Типоразмеры (11)

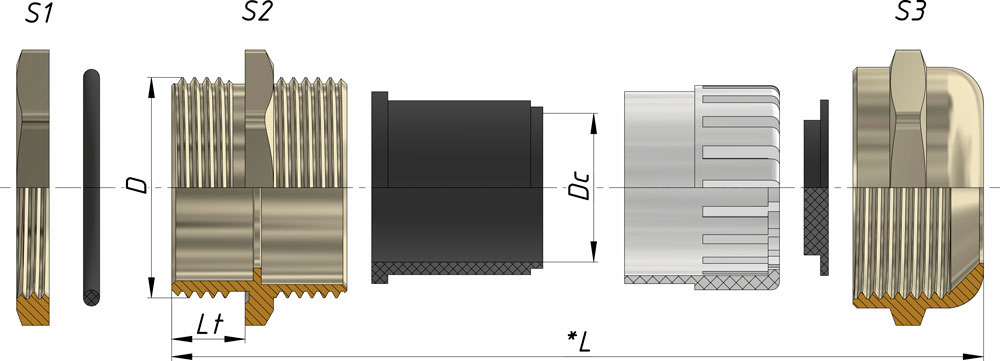

| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Диапазон диаметров наружной оболочки кабеля D, мм | Длина резьбы Lp | Описание | Тип и размер резьбы D, мм |
|---|---|---|---|---|---|---|---|---|---|
| Кабельный ввод PG 63 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК | PG63 (42-52 мм) | 0.617 | 0.617 | Кабельный ввод PG 63 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК | zeta30164 | 42-52 | 16 | Кабельный ввод латунный трубной резьбой PG63 (42-52 мм) предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод PG63 (42-52 мм) имеет степень защиты IP66/IP67/IP68. Присоединительная резьба PG63 (42-52 мм) выполнена в соответствии с немецким стандартом DIN 40430. | PG63 |
| Кабельный ввод PG 48 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК | PG48 (37-44 мм) | 0.362 | 0.362 | Кабельный ввод PG 48 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК | zeta30162 | 37-44 | 14 | Кабельный ввод латунный трубной резьбой PG48 (37-44 мм) предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод PG48 (37-44 мм) имеет степень защиты IP66/IP67/IP68. Присоединительная резьба PG48 (37-44 мм) выполнена в соответствии с немецким стандартом DIN 40430. | PG48 |
| Кабельный ввод PG 42 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК | PG42 (32-38 мм) | 0.257 | 0.257 | Кабельный ввод PG 42 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК | zeta30160 | 32-38 | 13 | Кабельный ввод латунный трубной резьбой PG42 (32-38 мм) предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод PG42 (32-38 мм) имеет степень защиты IP66/IP67/IP68. Присоединительная резьба PG42 (32-38 мм) выполнена в соответствии с немецким стандартом DIN 40430. | PG42 |
| Кабельный ввод PG 36 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК | PG36 (25-33 мм) | 0.178 | 0.178 | Кабельный ввод PG 36 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК | zeta30158 | 25-33 | 11 | Кабельный ввод латунный трубной резьбой PG36 (25-33 мм) предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод PG36 (25-33 мм) имеет степень защиты IP66/IP67/IP68. Присоединительная резьба PG36 (25-33 мм) выполнена в соответствии с немецким стандартом DIN 40430. | PG36 |
| Кабельный ввод PG 29 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК | PG29 (18-25 мм) | 0.095 | 0.095 | Кабельный ввод PG 29 латунный УТ1,5 IP66/67/68 ГОФРОМАТИК | zeta30156 | 18-25 | 10 | Кабельный ввод латунный трубной резьбой PG29 (18-25 мм) предназначен для ввода проводов и небронированных кабелей круглого сечения в электрощитовое оборудование с целью защиты проводников от механического повреждения и защиты самой сборки от проникновения пыли и влаги в месте ввода. Кабельный ввод PG29 (18-25 мм) имеет степень защиты IP66/IP67/IP68. Присоединительная резьба PG29 (18-25 мм) выполнена в соответствии с немецким стандартом DIN 40430. | PG29 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Изделия для прокладки кабеля и электромонтажа |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Инструкция | Перейти |
| Сертификат | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Единица измерения ADSK_Единица измерения | шт |
| Завод-изготовитель ADSK_Завод-изготовитель | АО «ЗЭТА» |
| Материал наименование ADSK_Материал наименование | Никелированная латунь |
| Степень защиты_IP ADSK_Степень защиты_IP | IP66/IP67/IP68 |
