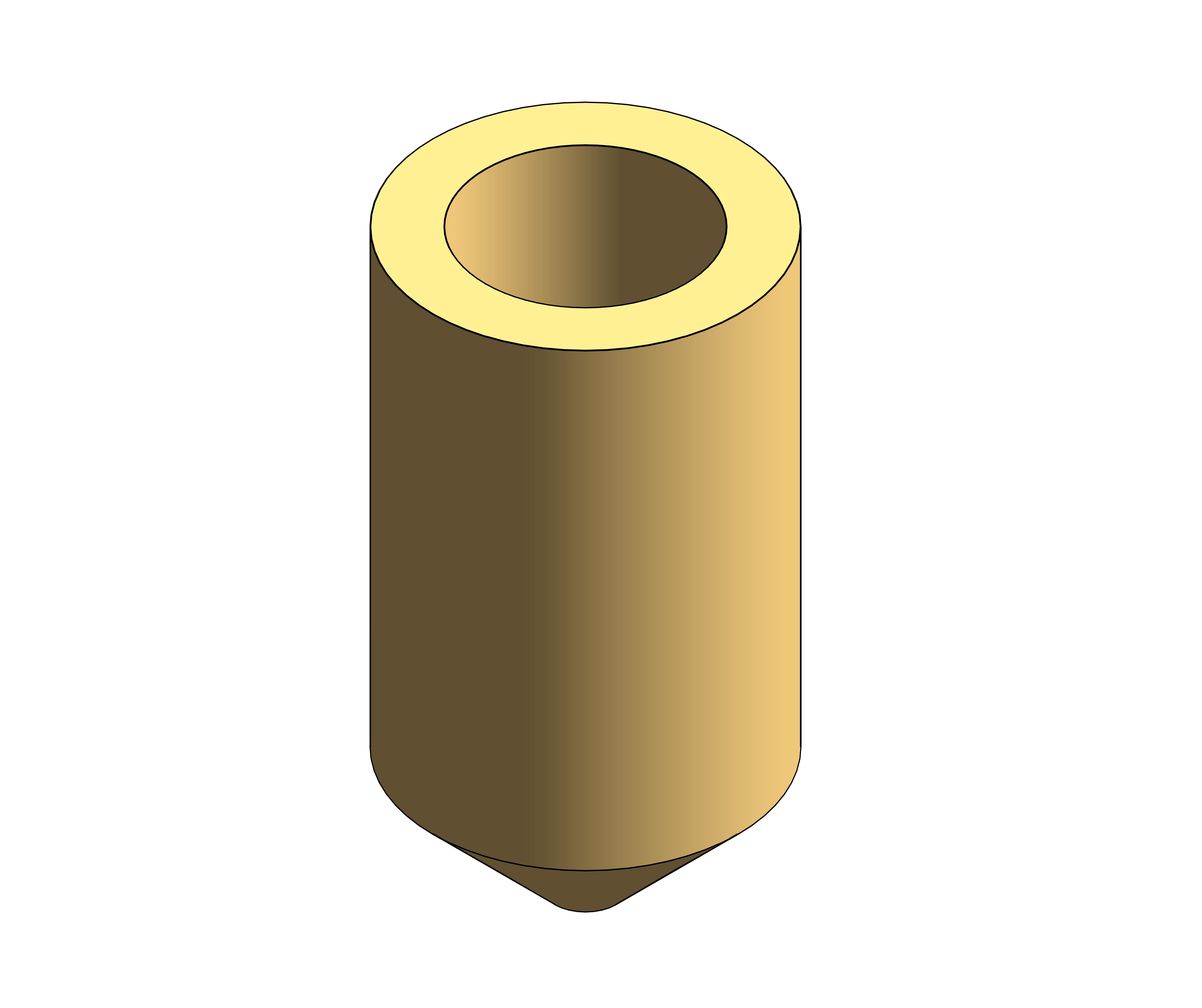

Наконечник вертикального заземлителя

Name: Наконечник вертикального заземлителя
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• для упрощения забивания вертикального стержневого заземлителя.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	kns_molniezashchitazazemlenie_jupiter_dkc.rvt	62.2 MB	Revit 2019
ifc	kns_nakonechnikvertikalnogozazemlitelya_dkc.ifc	23 KB	IFC2X3
rfa	kns_nakonechnikvertikalnogozazemlitelya_dkc.rfa	512 KB	Revit 2019
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	3.5 MB	—

Типоразмеры (2)

Наименование	Масса ADSK Масса	Материал ADSK Материал	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	D14	D16	ETIM Article Class
NE1402_Латунь_D16	0.15	DKC_Латунь	Наконечник верт. заземлителя	NE1402	Наконечник верт. заземлителя	False	True	EC001628
NE1407_Сталь_D14	0.05	DKC_Сталь	Наконечник омеднённого вертик. заземлителя, D14.2 мм	NE1407	Наконечник омеднённого вертик. заземлителя, D14.2 мм	True	False	EC000490

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Оборудование для заземления
Материалы	Сталь оцинкованная, Сталь, горячее цинкование, Медь, Сталь, Металл, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
Изготовитель	DKC
Комментарии к типоразмеру	Заземление Jupiter
Описание	Назначение: • для упрощения забивания вертикального стержневого заземлителя.
