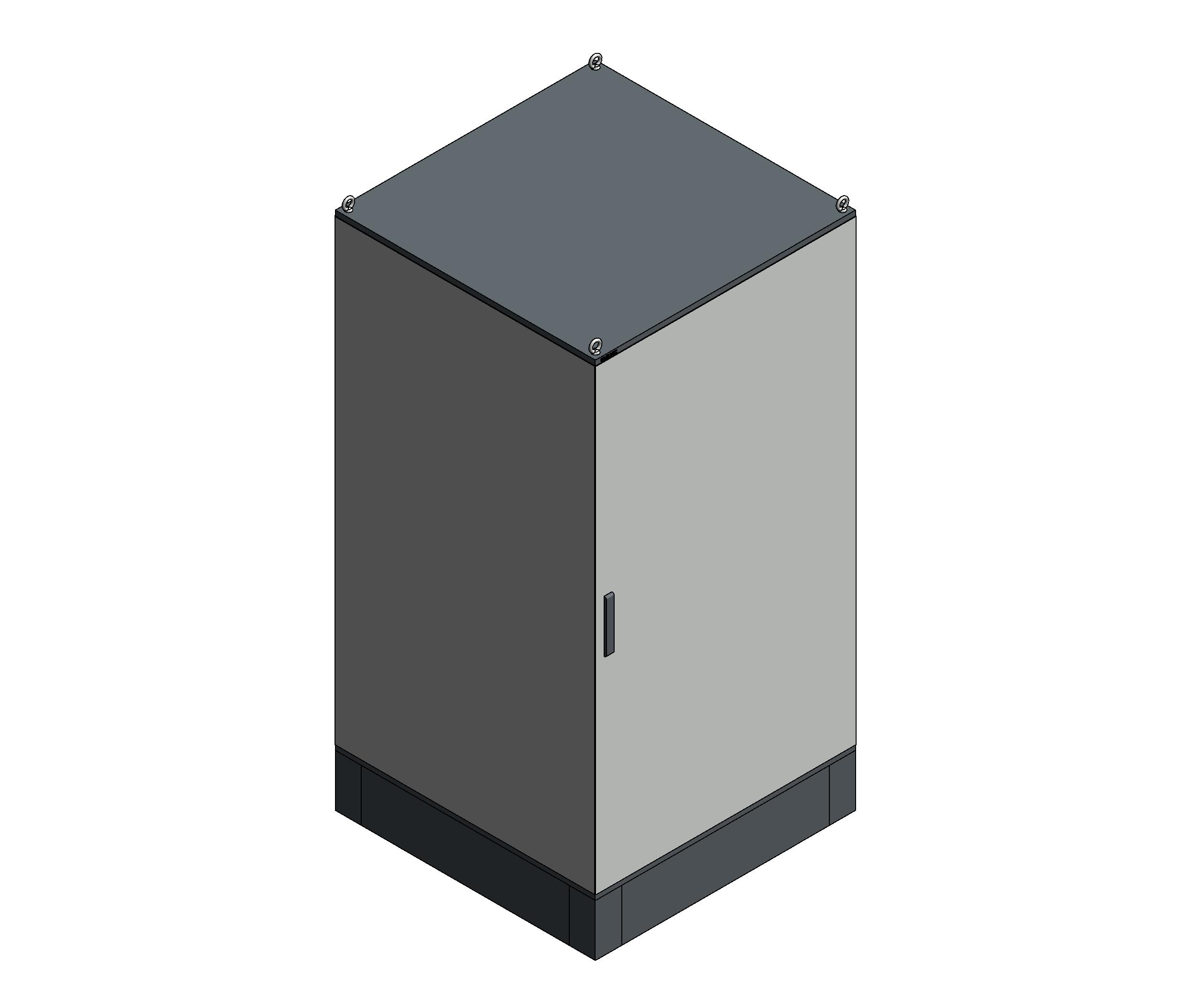

Напольные сборные универсальные шкафы CQE

Name: Напольные сборные универсальные шкафы CQE
Brand: ДКС

Обновлено в 2021 году

Описание

Версия Revit 2017. Представленное семейство моделей разработано с учетом технических каталогов компании DKC. Семейство имеет несколько уровней детализации, а так же УГО на плане. В каталоге разработаны все необходимые спецификации для автоматического подсчета шкафов и всех комплектующих. Предназначены для создания систем управления, контроля или распределения энергии, а также для организации телекоммуникационных узлов. Шкафы CQE изготавливаются из высококачественной листовой стали.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	2.5 MB	—
ifc	nvo_shkafnapolnyy_dkc.ifc	3.3 MB	IFC2X3
rfa	nvo_shkafnapolnyy_dkc.rfa	4.6 MB	Revit 2017

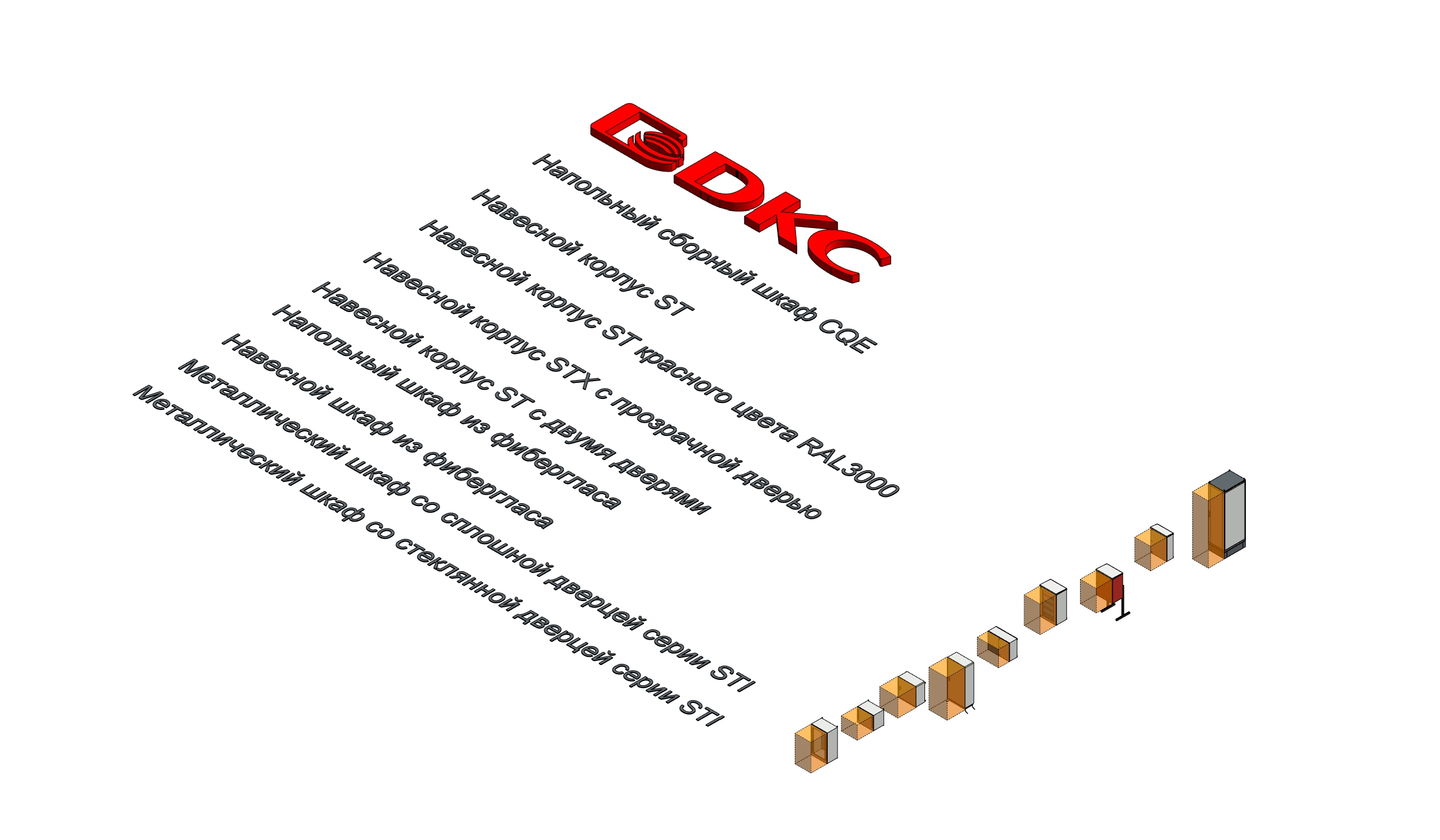

rvt	nvo_elektricheskienapolnyenavesnyeshkafy_dkc.rvt	37.1 MB	Revit 2017

Типоразмеры (53)

Наименование	Группирование ADSK Группирование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия
1200х1200х2200 (ГхШхВ) мм	Сборный шкаф CQE с дверью и задней панелью 1200х1200х2200мм (ГхШхВ)	151.07	Сборный шкаф CQE с дверью и задней панелью 1200х1200х2200мм (ГхШхВ)	R5CQE221212
1000х1200х2200 (ГхШхВ) мм	Сборный шкаф CQE с дверью и задней панелью 1000х1200х2200мм (ГхШхВ)	151.07	Сборный шкаф CQE с дверью и задней панелью 1000х1200х2200мм (ГхШхВ)	R5CQE221210
1200х1000х2200 (ГхШхВ) мм	Сборный шкаф CQE с дверью и задней панелью 1200х1000х2200мм (ГхШхВ)	122.07	Сборный шкаф CQE с дверью и задней панелью 1200х1000х2200мм (ГхШхВ)	R5CQE221012
1000х1000х2200 (ГхШхВ) мм	Сборный шкаф CQE с дверью и задней панелью 1000х1000х2200мм (ГхШхВ)	116.07	Сборный шкаф CQE с дверью и задней панелью 1000х1000х2200мм (ГхШхВ)	R5CQE221010
1200х800х2200 (ГхШхВ) мм	Сборный шкаф CQE с дверью и задней панелью 1200х800х2200мм (ГхШхВ)	103.571	Сборный шкаф CQE с дверью и задней панелью 1200х800х2200мм (ГхШхВ)	R5CQE22812

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Щитовое оборудование
Материалы	Сталь, Металл
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Напряжение ADSK Напряжение	1000 В
Обозначение ADSK Обозначение	ГОСТ Р 32127
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC IK	10
