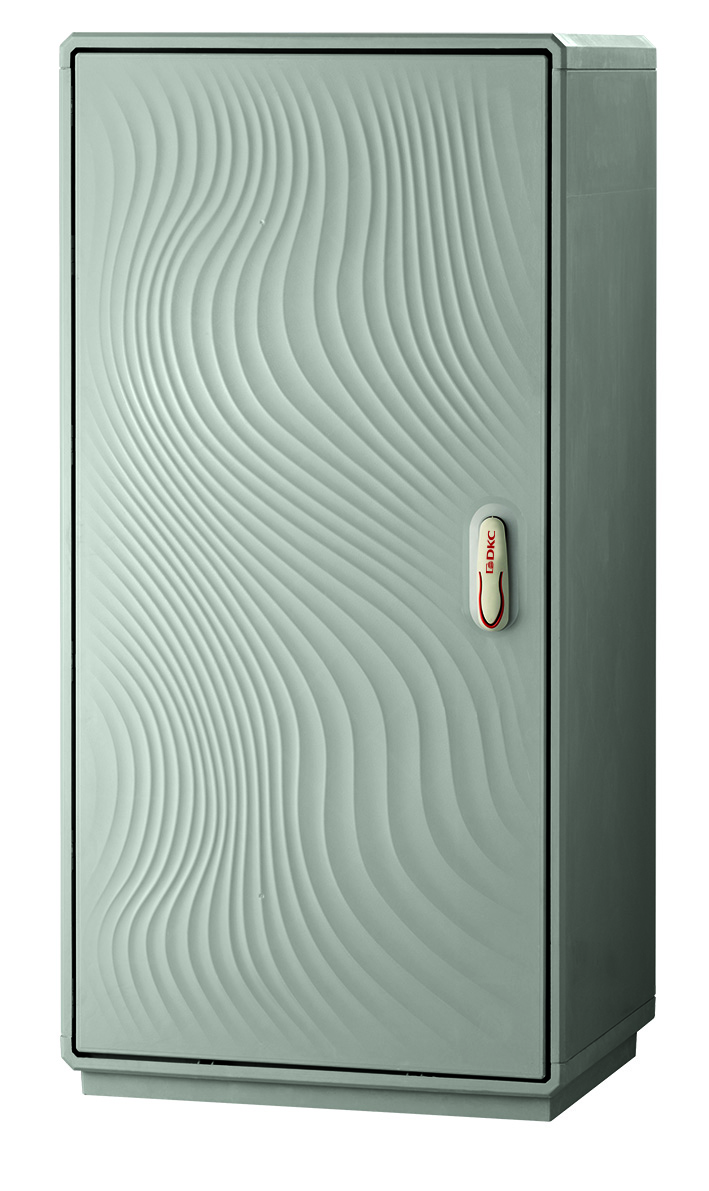

Напольные шкафы из фибергласа "Conchiglia"
Обновлено в 2021 годуОписание

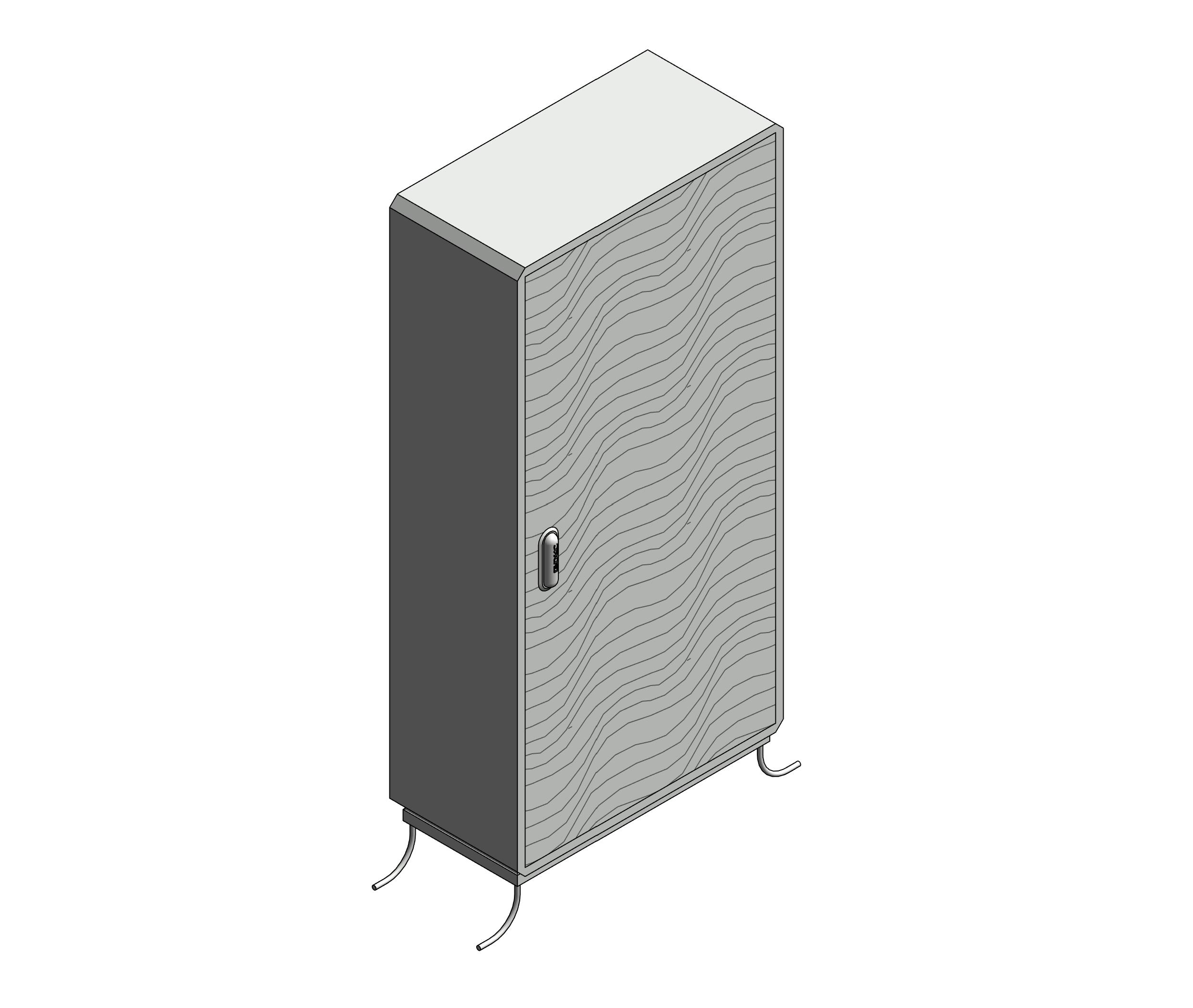

Версия Revit 2017. Представленное семейство моделей разработано с учетом технических каталогов компании DKC. Семейство имеет несколько уровней детализации, а так же УГО на плане. В каталоге разработаны все необходимые спецификации для автоматического подсчета шкафов и всех комплектующих. Шкафы из фибергласа "Conchiglia" (Конкилия) предназначены для применения в низковольтных системах распределения электроэнергии, телефонных, газовых и водопроводных сетях, светофорных системах и в условиях агрессивной окружающей среды.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| dkc-instruktsiya_po_rabote_s_modelyami.pdf | 2.5 MB | — | ||
| ifc | nvo_napolnyeshkafyfiberglas_dkc.ifc | 1.3 MB | IFC2X3 | |
| rfa | nvo_napolnyeshkafyfiberglas_dkc.rfa | 1.1 MB | Revit 2017 | |
| rvt | nvo_elektricheskienapolnyenavesnyeshkafy_dkc.rvt | 37.1 MB | Revit 2017 |
Типоразмеры (15)
| Наименование | Группирование ADSK Группирование | Масса ADSK Масса | Наименование ADSK Наименование | Код изделия ADSK_Код изделия |
|---|---|---|---|---|
| 460х685х1390 мм (ГхШхВ) | Напольный шкаф Conchiglia из фибергласа 460х685х1390 мм (ГхШхВ) | 40.16 | Напольный шкаф Conchiglia из фибергласа 460х685х1390 мм (ГхШхВ) | 077718104 |
| 460х580х1390 мм (ГхШхВ) | Напольный шкаф Conchiglia из фибергласа 460х580х1390 мм (ГхШхВ) | 38.38 | Напольный шкаф Conchiglia из фибергласа 460х580х1390 мм (ГхШхВ) | 077518108 |
| 460х685х940 мм (ГхШхВ) | Напольный шкаф Conchiglia из фибергласа 460х685х940 мм (ГхШхВ) | 29.42 | Напольный шкаф Conchiglia из фибергласа 460х685х940 мм (ГхШхВ) | 077715100 |
| 460х580х940 мм (ГхШхВ) | Напольный шкаф Conchiglia из фибергласа 460х580х940 мм (ГхШхВ) | 27.6 | Напольный шкаф Conchiglia из фибергласа 460х580х940 мм (ГхШхВ) | 077515104 |
| 460х685х715 мм (ГхШхВ) | Напольный шкаф Conchiglia из фибергласа 460х685х715 мм (ГхШхВ) | 23.76 | Напольный шкаф Conchiglia из фибергласа 460х685х715 мм (ГхШхВ) | 077714103 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Щитовое оборудование |
| Материалы | Сталь, Металл |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Общие характеристики | |
| Напряжение ADSK Напряжение | 1000 В |
| Обозначение ADSK Обозначение | ГОСТ Р 32127 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | DKC |
| DKC IK | 10 |
