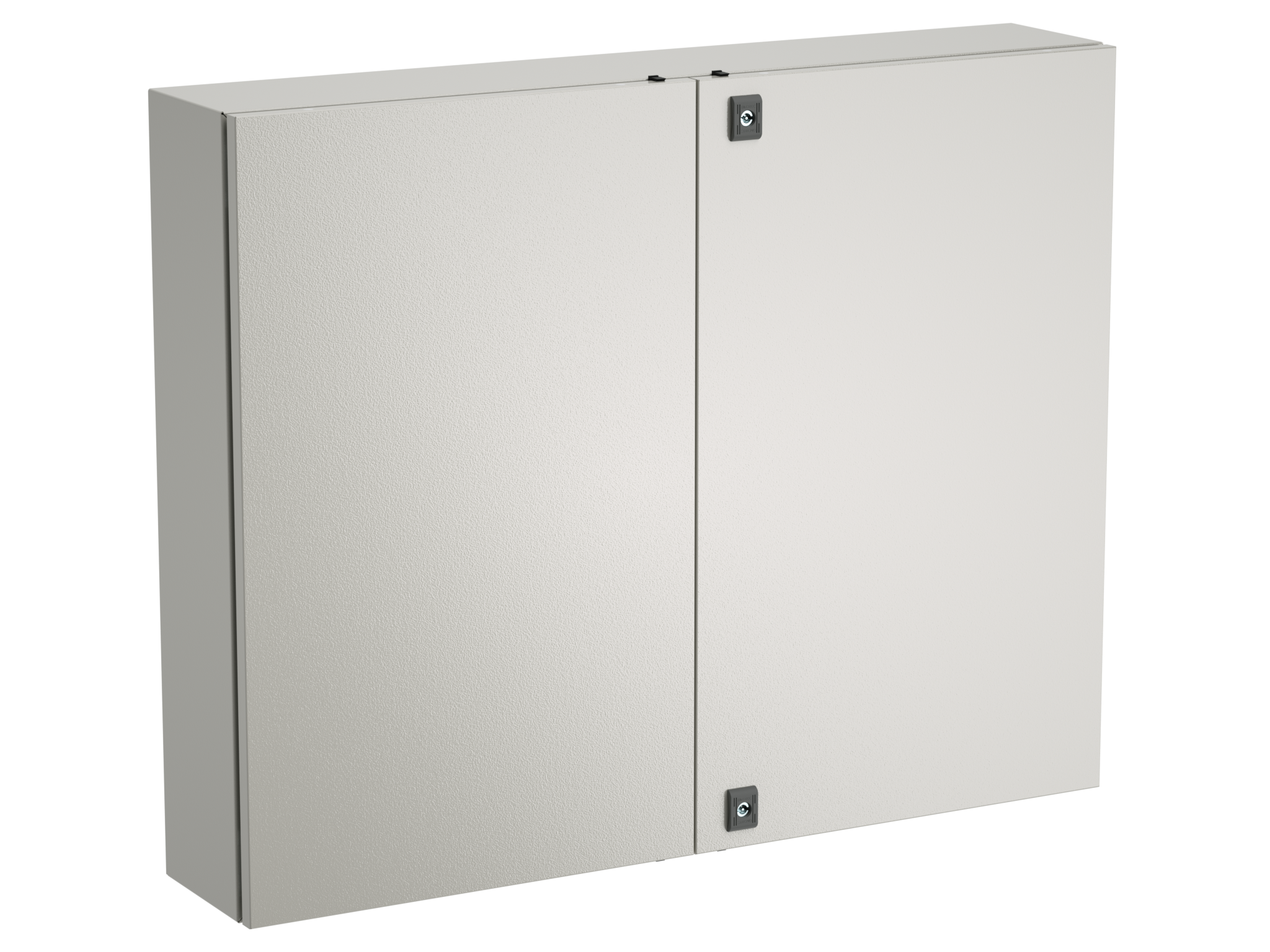

Навесные металлические шкафы ST (сплошные две дверцы)

Name: Навесные металлические шкафы ST (сплошные две дверцы)
Brand: ДКС

Обновлено в 2021 году

Описание

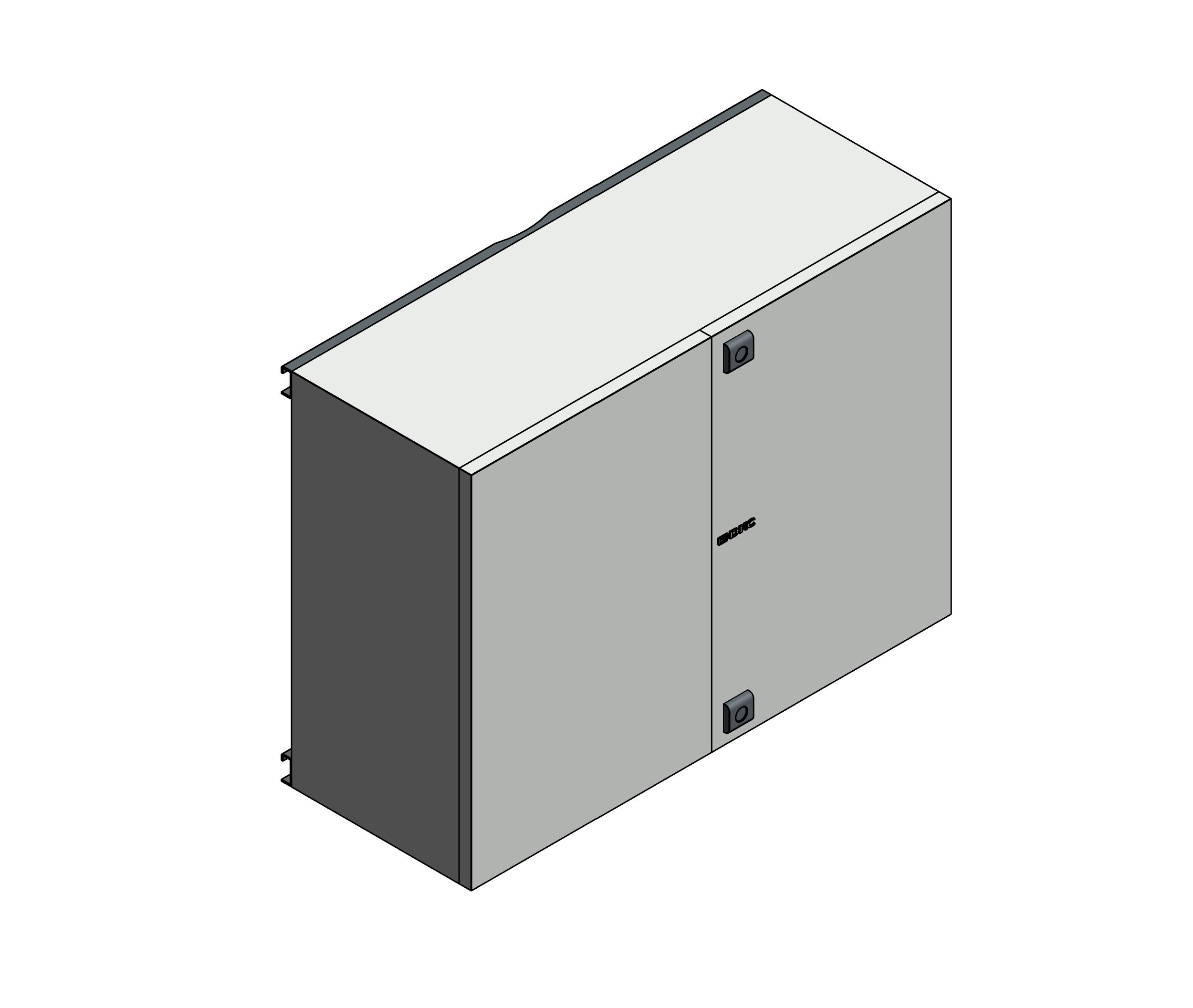

Версия Revit 2017. Представленное семейство моделей разработано с учетом технических каталогов компании DKC. Семейство имеет несколько уровней детализации, а так же УГО на плане. В каталоге разработаны все необходимые спецификации для автоматического подсчета шкафов и всех комплектующих. Корпуса серии ST предназначены для защиты оборудования в системах распределения электроэнергии и автоматизации от агрессивного воздействия окружающей среды.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	2.5 MB	—
ifc	nvo_navesnyeshkafydvoynayadverca_dkc.ifc	270 KB	IFC2X3
rfa	nvo_navesnyeshkafydvoynayadverca_dkc.rfa	4.6 MB	Revit 2017
rvt	nvo_elektricheskienapolnyenavesnyeshkafy_dkc.rvt	37.1 MB	Revit 2017

Типоразмеры (3)

Наименование	Группирование ADSK Группирование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия
200х1000х800 мм (ГхШхВ)	Сборный шкаф ST с двойной дверцей 200х1000х800 мм (ГхШхВ)	39.6	Сборный шкаф ST с двойной дверцей 200х1000х800 мм (ГхШхВ)	R5ST0812
300х800х600 мм (ГхШхВ)	Сборный шкаф ST с двойной дверцей 300х800х600 мм (ГхШхВ)	28.55	Сборный шкаф ST с двойной дверцей 300х800х600 мм (ГхШхВ)	R5ST0683
300х1000х800 мм (ГхШхВ)	Сборный шкаф ST с двойной дверцей 300х800х600 мм (ГхШхВ)	43.2	Сборный шкаф ST с двойной дверцей 300х800х600 мм (ГхШхВ)	R5ST0813

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Щитовое оборудование
Материалы	Сталь, Металл
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Напряжение ADSK Напряжение	1000 В
Обозначение ADSK Обозначение	ГОСТ Р 32127
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC IK	10
