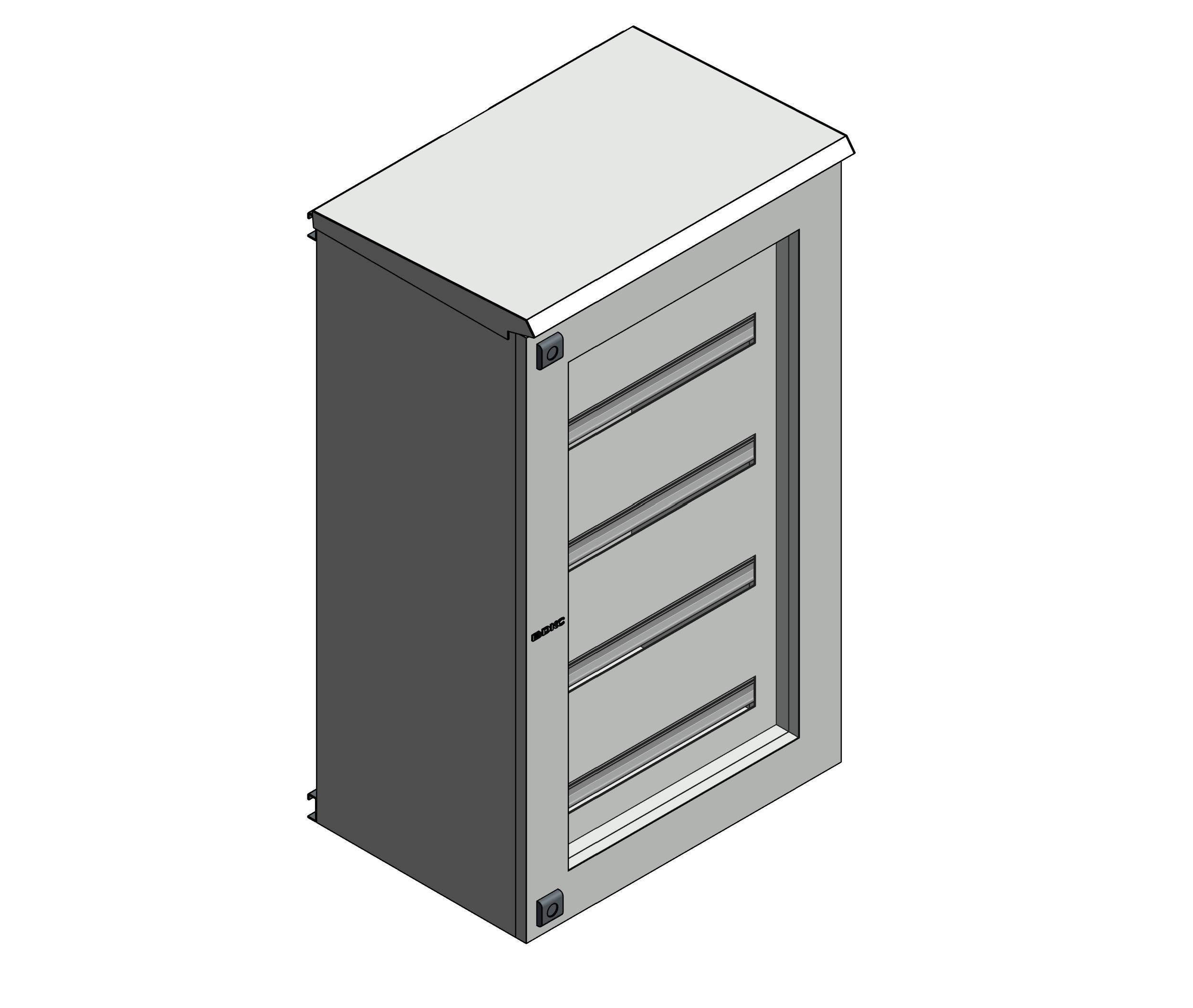

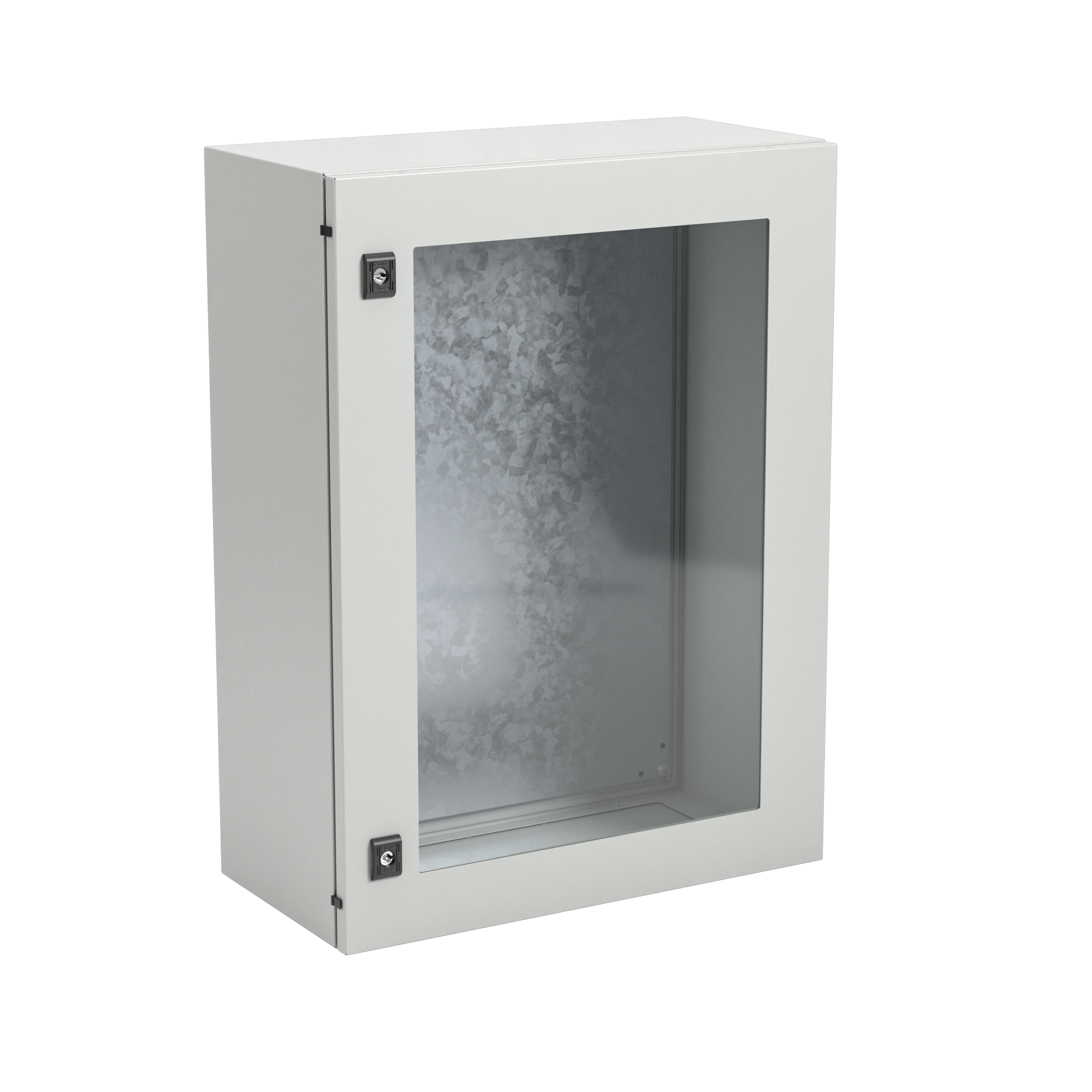

Навесные металлические шкафы ST (стеклянная дверца)
Обновлено в 2021 годуОписание
Версия Revit 2017. Представленное семейство моделей разработано с учетом технических каталогов компании DKC. Семейство имеет несколько уровней детализации, а так же УГО на плане. В каталоге разработаны все необходимые спецификации для автоматического подсчета шкафов и всех комплектующих. Корпуса серии ST предназначены для защиты оборудования в системах распределения электроэнергии и автоматизации от агрессивного воздействия окружающей среды.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| dkc-instruktsiya_po_rabote_s_modelyami.pdf | 2.5 MB | — | ||
| ifc | nvo_navesnyeshkafyprozrachnayadverca_dkc.ifc | 2.1 MB | IFC2X3 | |
| rfa | nvo_navesnyeshkafyprozrachnayadverca_dkc.rfa | 4.8 MB | Revit 2017 | |
| rvt | nvo_elektricheskienapolnyenavesnyeshkafy_dkc.rvt | 37.1 MB | Revit 2017 |
Типоразмеры (26)
| Наименование | Группирование ADSK Группирование | Масса ADSK Масса | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | DKC IP |
|---|---|---|---|---|---|
| 300х800х1200 мм (ГхШхВ) | Сборный шкаф STX с прозрачной дверцей 300х800х1200 мм (ГхШхВ) | 44.7 | Сборный шкаф STX с прозрачной дверцей 300х800х1200 мм (ГхШхВ) | R5STX1283 | IP65 |
| 300х600х1200 мм (ГхШхВ) | Сборный шкаф STX с прозрачной дверцей 300х600х1200 мм (ГхШхВ) | 35.2 | Сборный шкаф STX с прозрачной дверцей 300х600х1200 мм (ГхШхВ) | R5STX1263 | IP65 |
| 300х800х1000 мм (ГхШхВ) | Сборный шкаф STX с прозрачной дверцей 300х800х1000 мм (ГхШхВ) | 38.1 | Сборный шкаф STX с прозрачной дверцей 300х800х1000 мм (ГхШхВ) | R5STX1083 | IP65 |
| 300х600х1000 мм (ГхШхВ) | Сборный шкаф STX с прозрачной дверцей 300х600х1000 мм (ГхШхВ) | 32 | Сборный шкаф STX с прозрачной дверцей 300х600х1000 мм (ГхШхВ) | R5STX1063 | IP65 |
| 300х600х800 мм (ГхШхВ) | Сборный шкаф STX с прозрачной дверцей 300х600х800 мм (ГхШхВ) | 26.2 | Сборный шкаф STX с прозрачной дверцей 300х600х800 мм (ГхШхВ) | R5STX0863 | IP65 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Щитовое оборудование |
| Материалы | Сталь, Металл |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Общие характеристики | |
| Напряжение ADSK Напряжение | 1000 В |
| Обозначение ADSK Обозначение | ГОСТ Р 32127 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | DKC |
| DKC IK | 10 |
