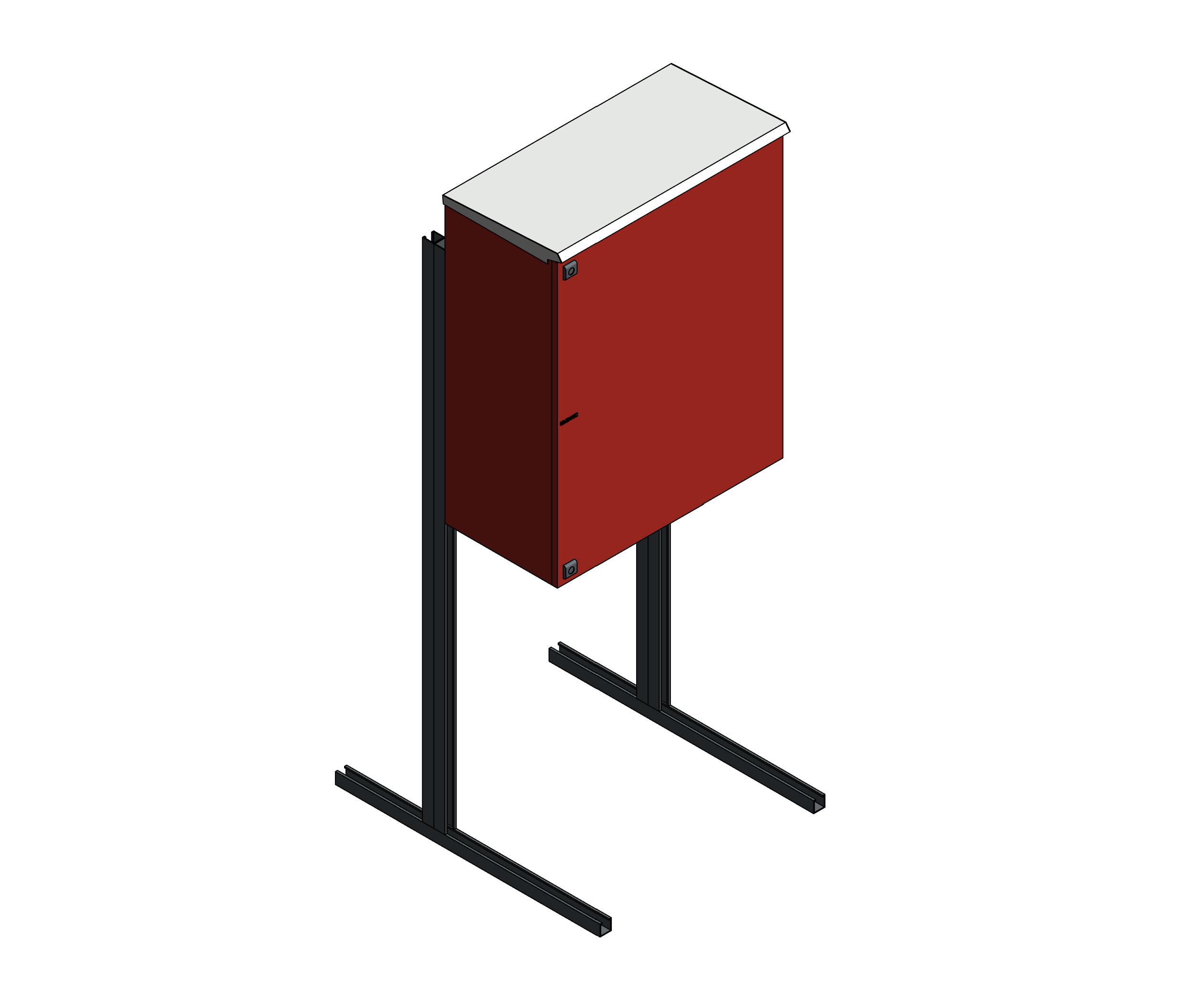

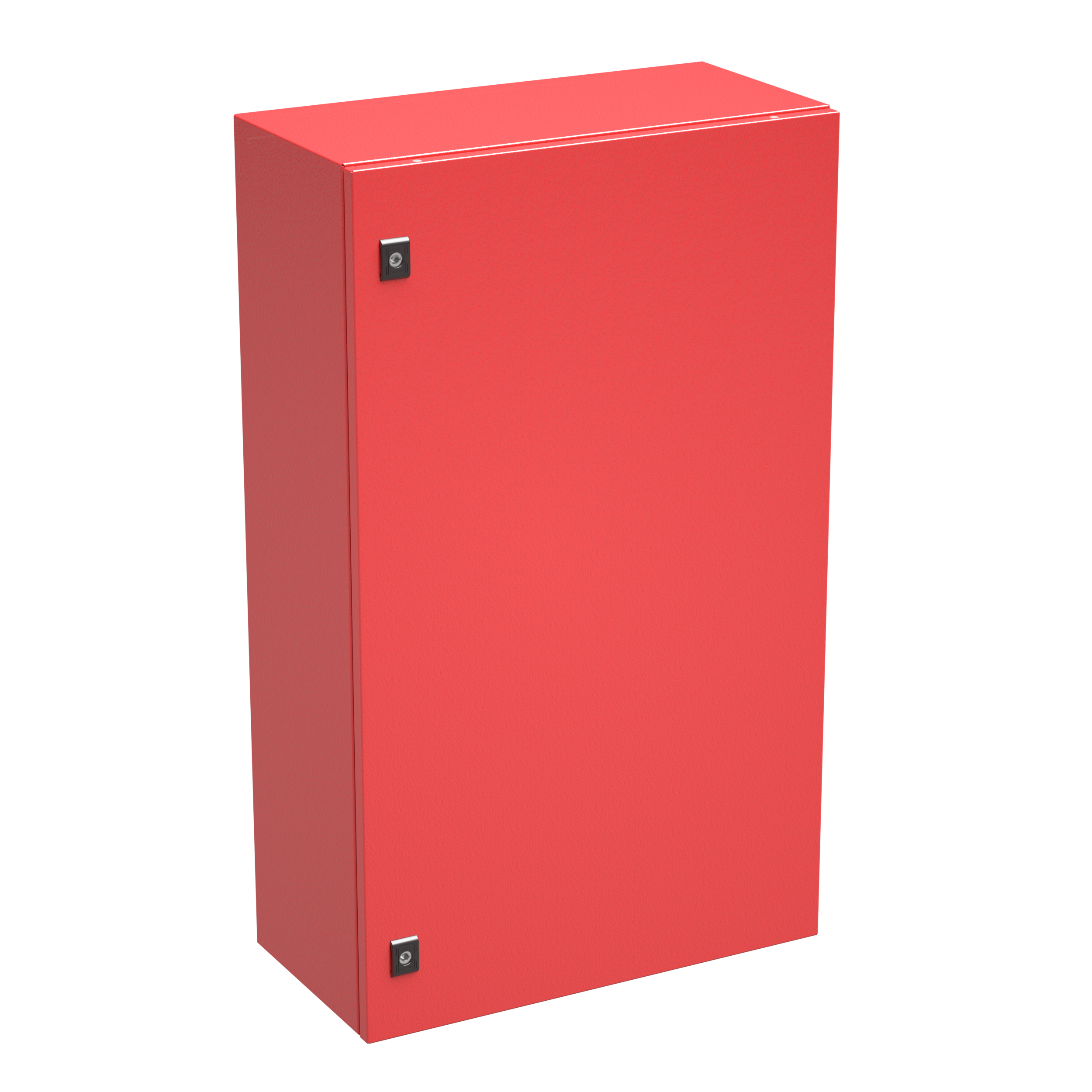

Навесные металлические шкафы STX (сплошная дверца, красного цвета) RAL3000

Name: Навесные металлические шкафы STX (сплошная дверца, красного цвета) RAL3000
Brand: ДКС

Обновлено в 2021 году

Описание

Версия Revit 2017. Представленное семейство моделей разработано с учетом технических каталогов компании DKC. Семейство имеет несколько уровней детализации, а так же УГО на плане. В каталоге разработаны все необходимые спецификации для автоматического подсчета шкафов и всех комплектующих. Корпуса серии ST предназначены для защиты оборудования в системах распределения электроэнергии и автоматизации от агрессивного воздействия окружающей среды.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	2.5 MB	—
ifc	nvo_navesnyeshkafysploshnayadvercakrasnye_dkc.ifc	3.4 MB	IFC2X3
rfa	nvo_navesnyeshkafysploshnayadvercakrasnye_dkc.rfa	6.6 MB	Revit 2017

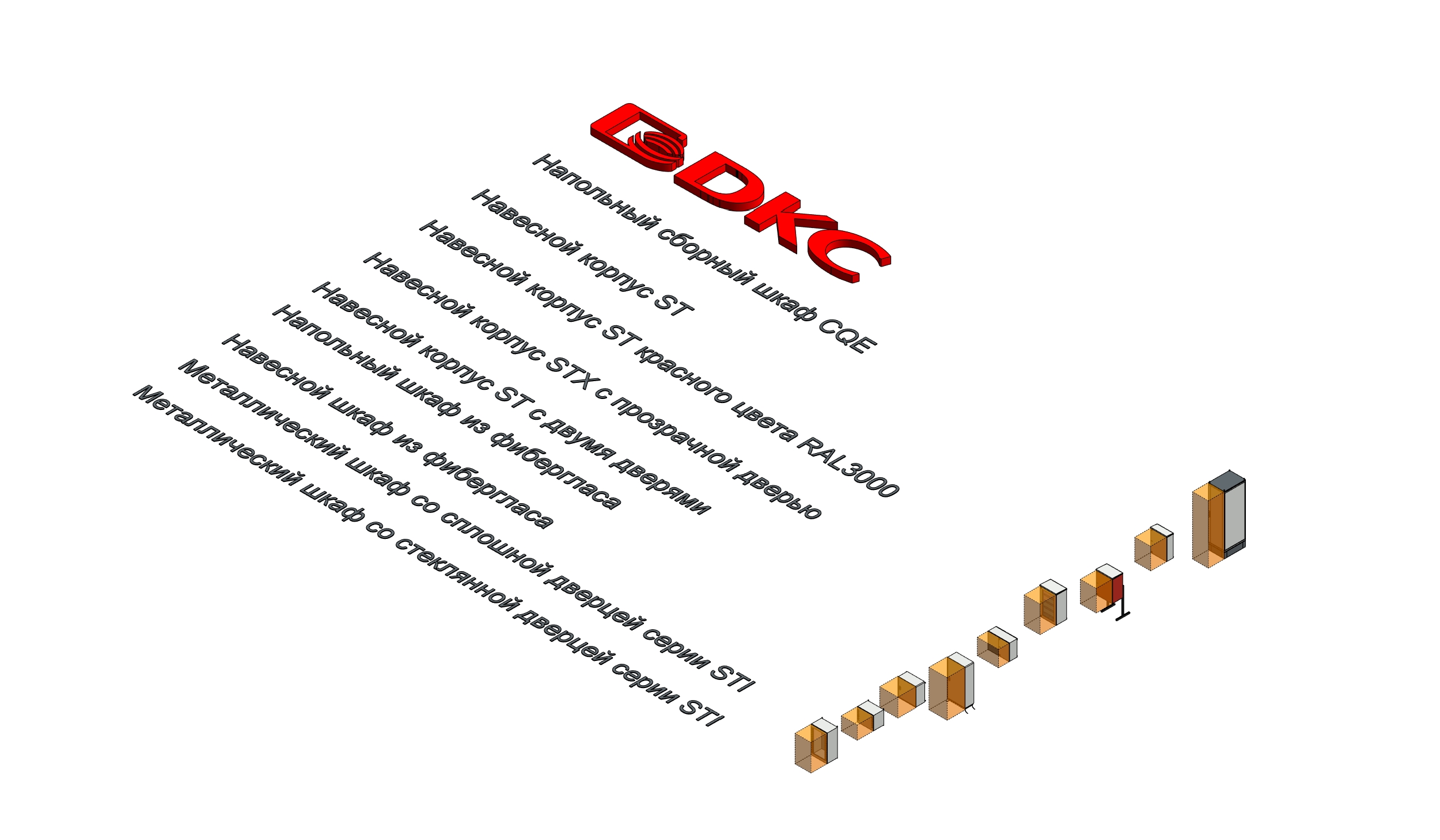

rvt	nvo_elektricheskienapolnyenavesnyeshkafy_dkc.rvt	37.1 MB	Revit 2017

Типоразмеры (44)

Наименование	Группирование ADSK Группирование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	DKC IP
400х800х1200 мм (ГхШхВ) RAL3000	Сборный шкаф ST со сплошной дверцей 400х800х1200 мм (ГхШхВ) RAL3000	52.86	Сборный шкаф ST со сплошной дверцей 400х800х1200 мм (ГхШхВ) RAL3000	R5ST1284-RAL3000	IP65
400х600х1200 мм (ГхШхВ) RAL3000	Сборный шкаф ST со сплошной дверцей 400х600х1200 мм (ГхШхВ) RAL3000	41	Сборный шкаф ST со сплошной дверцей 400х600х1200 мм (ГхШхВ) RAL3000	R5ST1264-RAL3000	IP65
400х800х1000 мм (ГхШхВ) RAL3000	Сборный шкаф ST со сплошной дверцей 400х800х1000 мм (ГхШхВ) RAL3000	35.3	Сборный шкаф ST со сплошной дверцей 400х800х1000 мм (ГхШхВ) RAL3000	R5ST1084-RAL3000	IP65
400х600х1000 мм (ГхШхВ) RAL3000	Сборный шкаф ST со сплошной дверцей 400х600х1000 мм (ГхШхВ) RAL3000	32.9	Сборный шкаф ST со сплошной дверцей 400х600х1000 мм (ГхШхВ) RAL3000	R5ST1064-RAL3000	IP65
400х800х800 мм (ГхШхВ) RAL3000	Сборный шкаф ST со сплошной дверцей 400х800х800 мм (ГхШхВ) RAL3000	33	Сборный шкаф ST со сплошной дверцей 400х800х800 мм (ГхШхВ) RAL3000	R5ST0884-RAL3000	IP65

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Щитовое оборудование
Материалы	Сталь, Металл
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Напряжение ADSK Напряжение	1000 В
Обозначение ADSK Обозначение	ГОСТ Р 32127
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC IK	10
