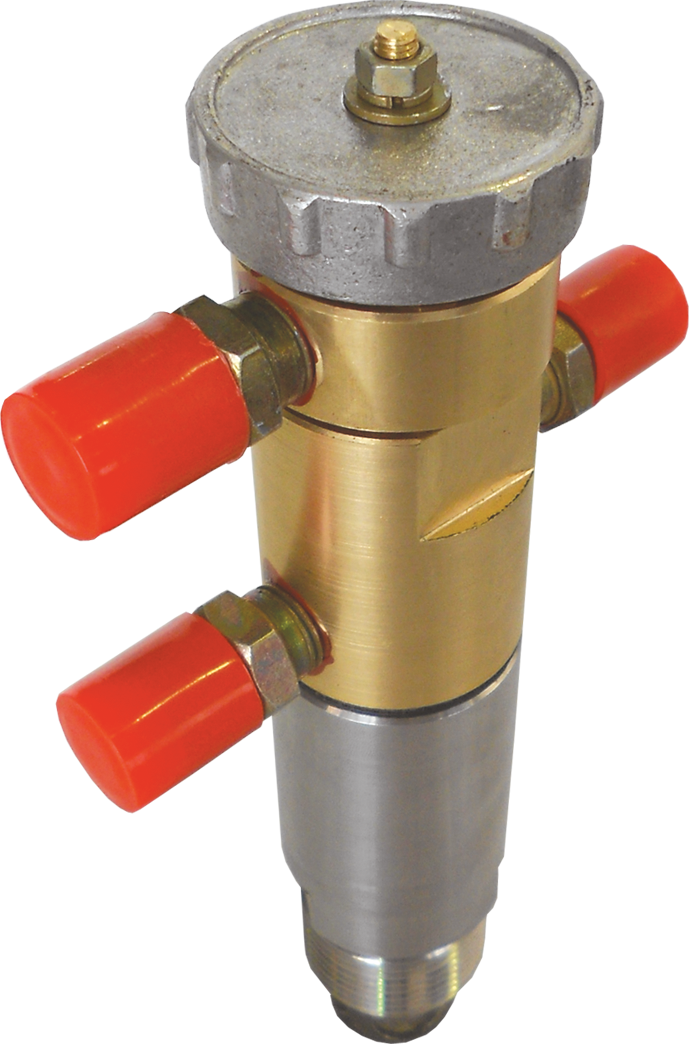

Преобразователь температуры ПТ-1-1

Преобразователи температуры ПТ-1-1 являются управляющими устройствами гидравлических регуляторов и регулирующих клапанов (УРРД®, РК, ИК-25 и др.) и предназначены для поддержания заданного температурного режима систем теплоснабжения, горячего водоснабжения и других технологических систем.

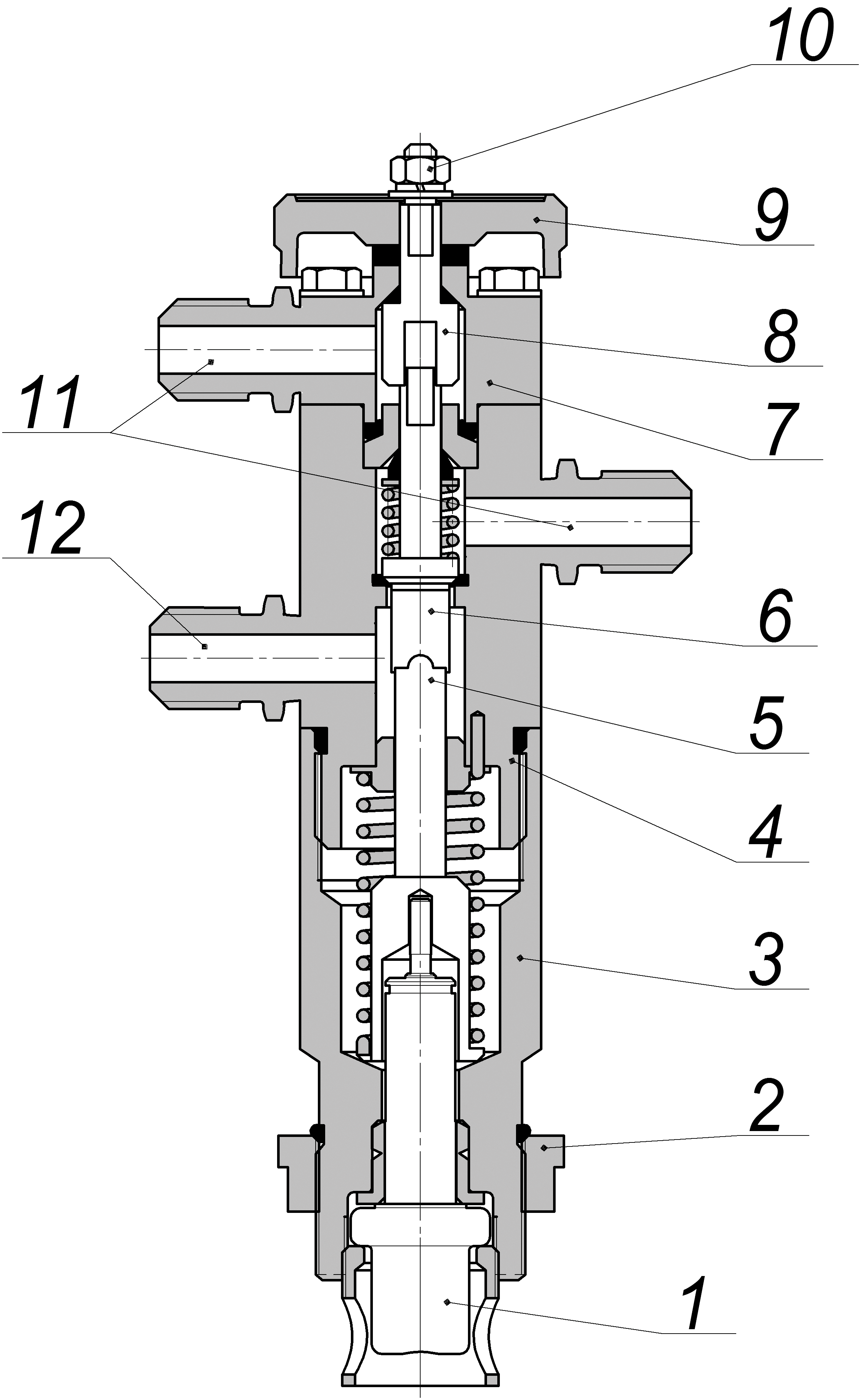

Принцип работы ПТ-1-1 заключается в перенаправлении потока рабочей среды, проходящей через корпус преобразователя, для подачи или сброса управляющего давления в рабочей камере гидравлического привода исполнительного устройства (УРРД®, РК, ИК-25 и др.). Перенаправление потока рабочей среды происходит за счет перемещения затвора, который открывает и закрывает соответствующие проходные отверстия преобразователя. Движение затвору передается от штока термобаллона – термочувствительного элемента, преобразующего изменение температуры регулируемой среды в поступательное движение штока.
Технические характеристики
Регулируемая среда - сетевая вода в системах теплоснабжения и горячего водоснабжения
Номинальное давление, РN, МПа - 1,6
Рабочее давление среды, Рраб, МПа - 0,2-1,0
Зона пропорциональности, °С - не более 6
Зона нечувствительности, °С - не более 0,6
Диапазон настроек преобразователя ПТ-1-1, °С - от 40 до 70
Постоянная времени, с, - не более 10
Масса, кг, - не более 1,5
Габаритные размеры, мм - 48х100х160
