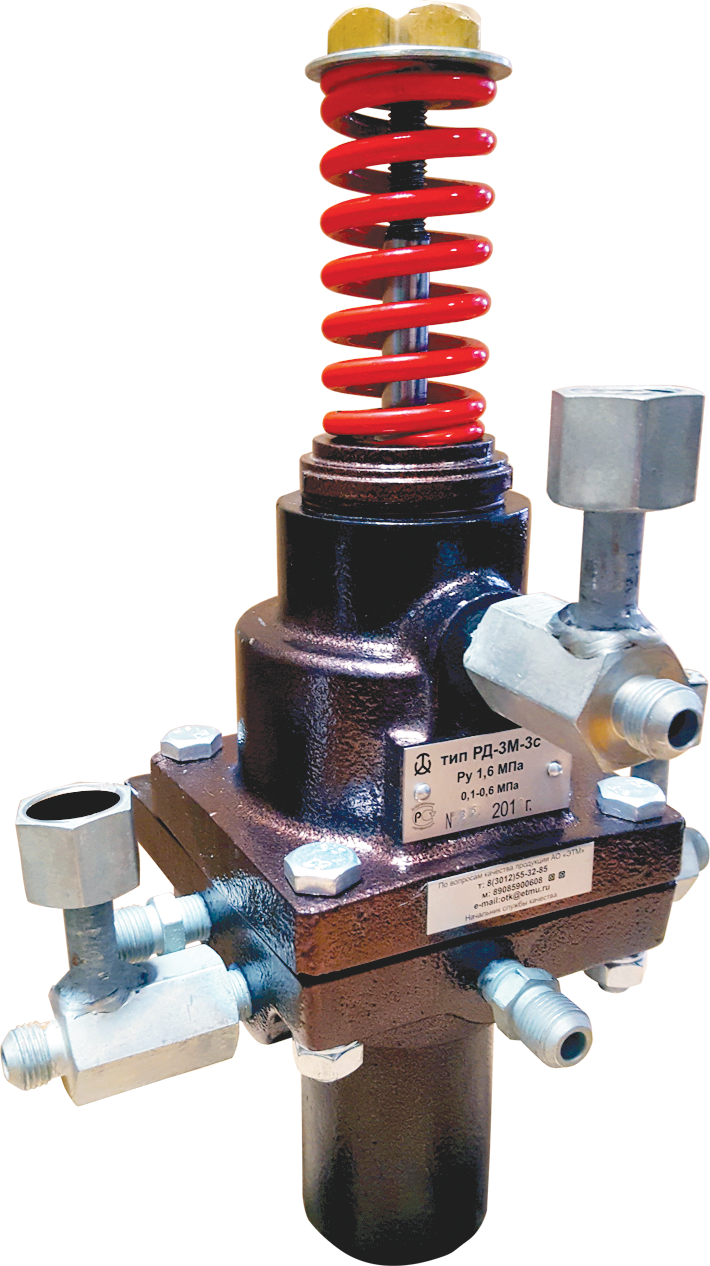

Регулятор давления РД-3М
Обновлено в 2023 годуОписание

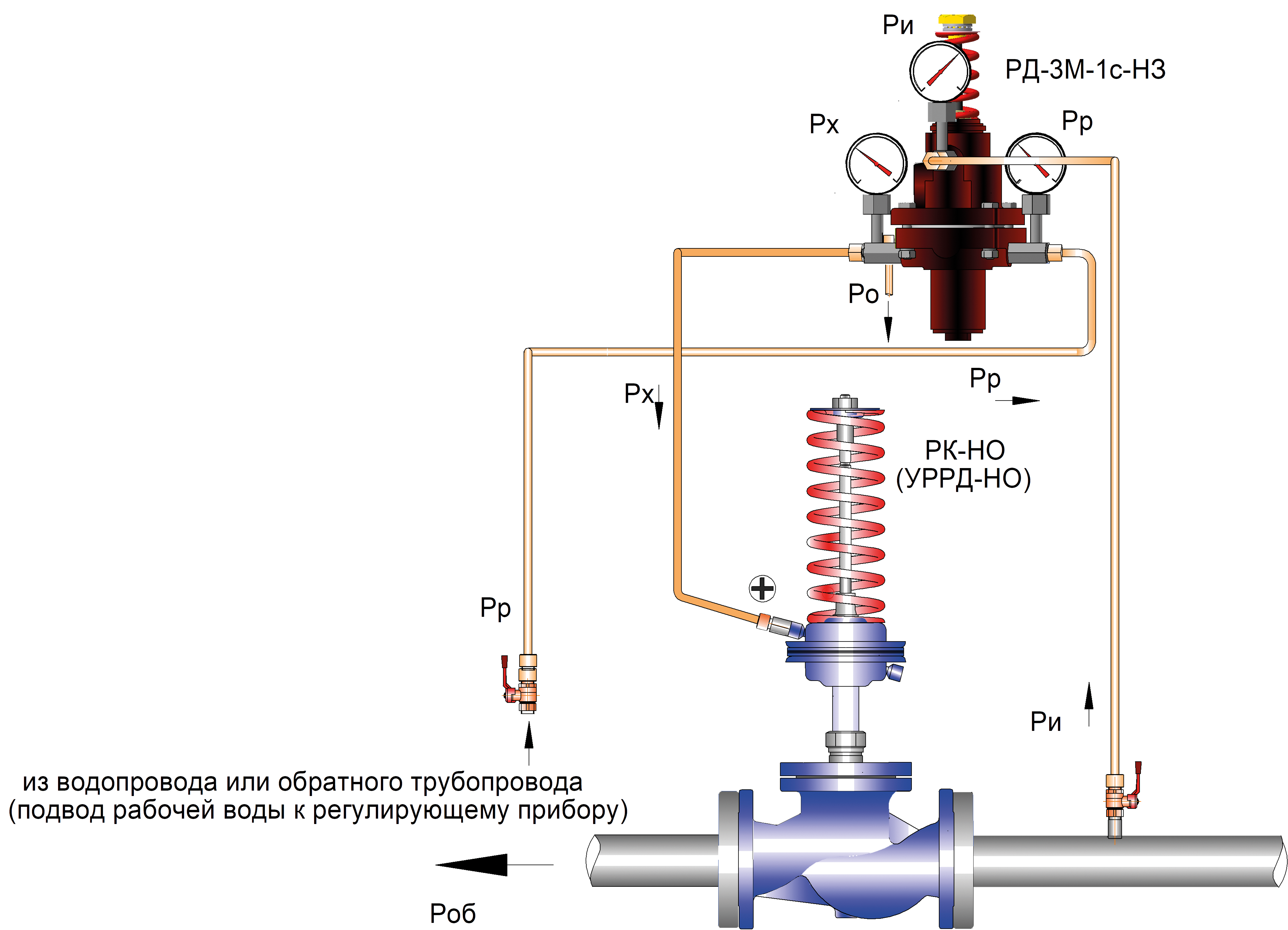

Регуляторы РД-3М являются управляющими (пилотными) устройствами и предназначены для работы в комплекте с исполнительными (гидравлическими клапанами и регуляторами) устройствами.
В комплекте с исполнительными устройствами регуляторы РД-3М предназначены также для выполнения функции защиты (рассечки тепловых сетей на гидравлически изолированные зоны) при аварийном нарушении
гидравлических режимов.
Регуляторы выпускаются в двух исполнениях:

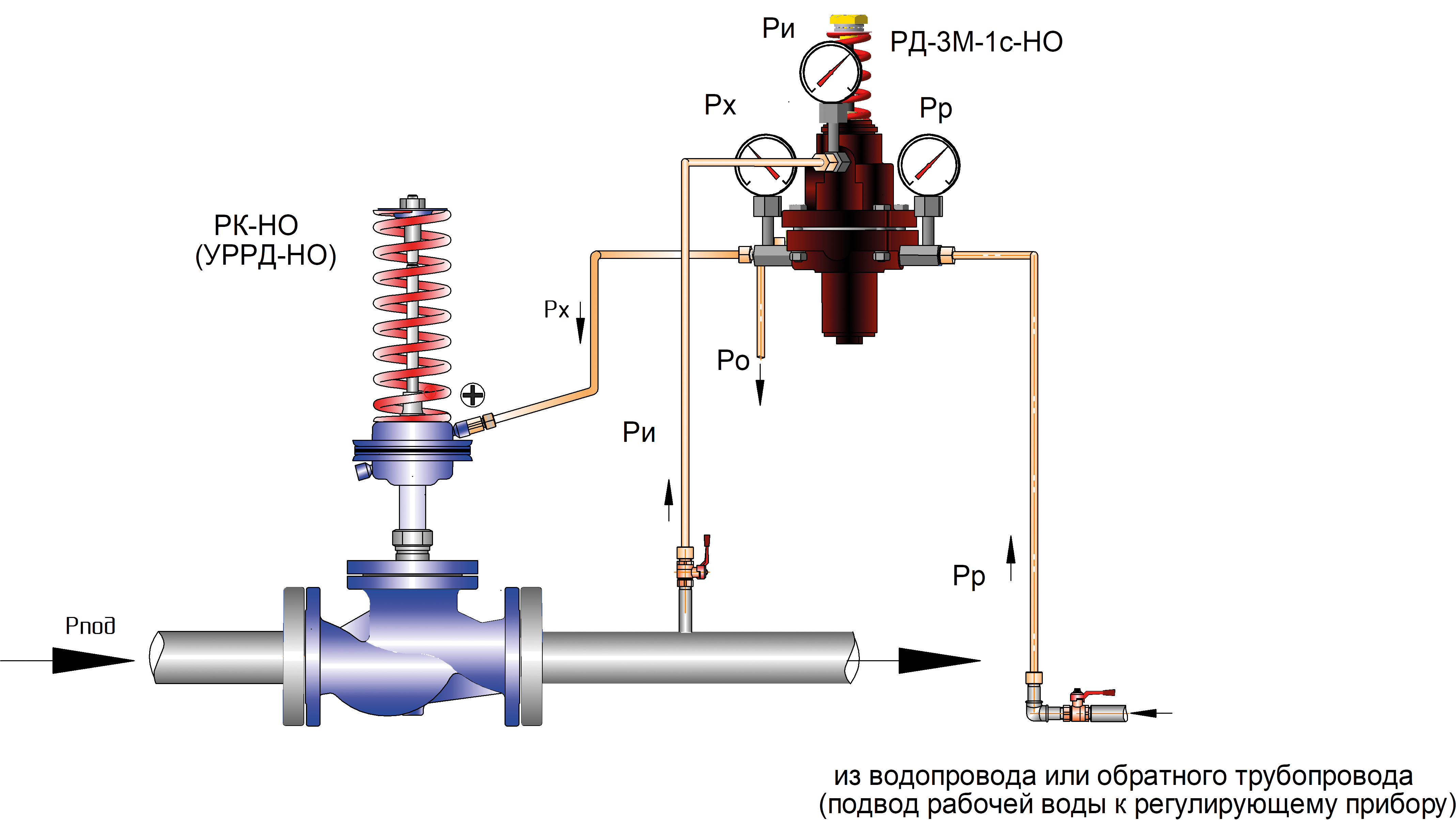

1) 1с односильфонная конструкция - Применяется для поддержания постоянного давления

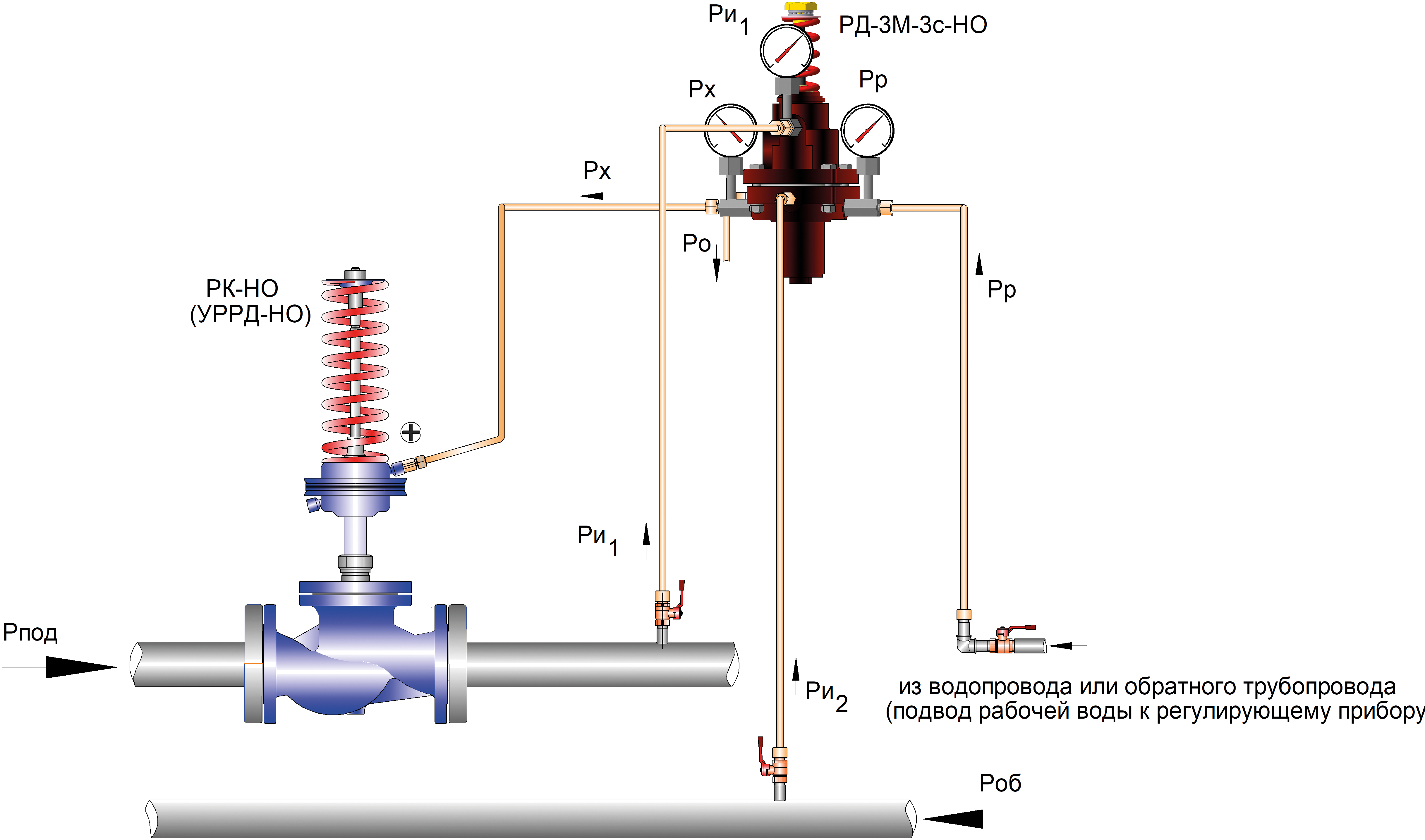

2) 3с трехсильфонная конструкция - Для поддержания постоянного перепада давления
Технические характеристики:
Регулируемая среда - Сетевая вода в системах теплоснабжения и горячего водоснабжения
Номинальное давление, РN, МПа - 1,6
Температура регулируемой среды, °С - До 150
Пределы настройки, МПа - 0,01-0,1/ 0,06-0,25/ 0,1-0,6/ 0,4-1,6
Диаметр сильфона, мм - 75/ 72/ 52/ 38
Зона нечувствительности:
давления, перепада давлений,от верхнего предела настройки уровня, % - До 2,5
Зона пропорциональности:
давления, перепада давлений, от верхнего предела настройки уровня, % - До 25
Закон регулирования - пропорциональный
Масса, не более, кг - 9
Габаритные размеры, мм - 380х245х195
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| 8. Регуляторы давления РД-3М.pdf | 2.5 MB | — | ||
| rfa | etm_regulyatordavleniya_rd-3m-3s.rfa | 660 KB | Revit 2019 | |
| rfa | etm_regulyatordavleniya_rd-3m-1s.rfa | 668 KB | Revit 2019 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем водоснабжения и водоотведения |
| Тип | Трубопроводная арматура |
| Материалы | Чугун |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Размеры | |
| Высота | 195 mm |
| Ширина | 245 mm |
| Длина | 380 mm |
| Вес | 900 g |
| Параметры в файлах моделей | |
| URL | https://www.energotehnomash.ru/qa/about.html |
| ИК НО | ♠ : Нормально открытый НО |
| TypeName | РД-3М-3с |
| Разработчик | https://bim2b.ru/ |
| Количество ADSK Количество | 1 |
