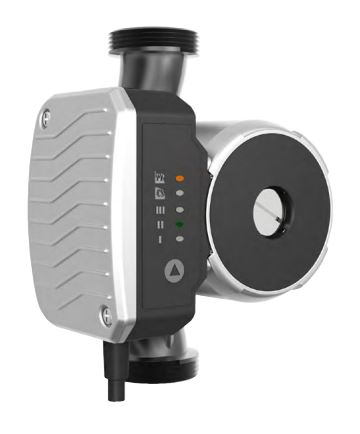

Насосы циркуляционные с регулируемой частотой вращения с мокрым ротором Rz-MP
Обновлено в 2024 годуОписание

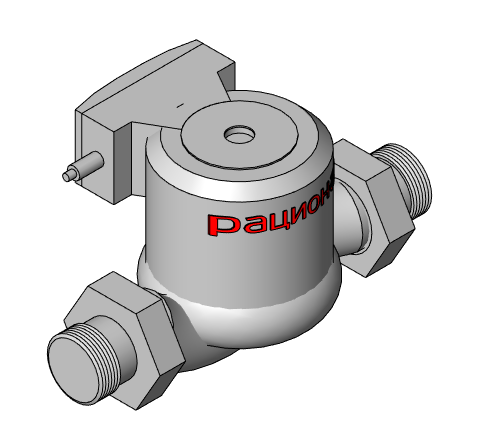

Версия Revit 2019. Rz-MP. Насос циркуляционный с мокрым ротором, встроенной электронной системой регулирования частоты вращения для плавного регулирования перепада давления и резьбовым подключением патрубков. Насос предназначен для частных систем отопления, вентиляции и кондиционирования. Двухполюсный однофазный электродвигатель с кабелем и евровилкой, конденсатор в соединительной коробке.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| razional_instrukciya_nasosy.pdf | 949 KB | — | ||
| rvt | razional_katalog_nasosy.rvt | 108.0 MB | Revit 2019 | |
| rfa | razional_nasos_cirkulyacionnyy_sreguliruemoychastotoyvrashcheniya_smokrymrotorom_rz-mp.rfa | 2.4 MB | Revit 2019 |
Типоразмеры (3)
| Наименование | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Обозначение ADSK Обозначение | Диаметр условный ADSK_Диаметр условный | Код изделия ADSK_Код изделия | Номинальная мощность ADSK_Номинальная мощность | Полная мощность ADSK_Полная мощность | Макс напор | Макс расход | Номинальная мощность двигателя | Номинальный ток двигателя | Описание | Подключение патрубков | Размеры и вес (ДхШхВ, мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rz-MP20-3-6 | 2 | 2 | Rz-MP20-3-6 | 32 мм | Rz71.0306.011.00 | 38 Вт | 38 В·А | 6 м | 3.0 м³/ч | 0.38 кВт | 0 А | Насос Rz-MP20-3-6 циркуляционный с регулируемой частотой вращения с мокрым ротором | DN32 | - Насос 130х130х126(2,0 кг) - Упаковка 160x145x140 (0,4 кг) |
| Rz-MP25-7-8 | 2.6 | 2.6 | Rz-MP25-7-8 | 25 мм | Rz72.0708.021.00 | 80 Вт | 80 В·А | 8 м | 5.0 м³/ч | 0.8 кВт | 1 А | Насос Rz-MP25-7-8 циркуляционный с регулируемой частотой вращения с мокрым ротором | DN25 | - Насос 180х130х148 (2,6 кг) - Упаковка 200х145х155 (0,5 кг) |
| Rz-MP32-9-12 | 3.5 | 3.5 | Rz-MP32-9-12 | 32 мм | Rz73.3209.041.00 | 180 Вт | 180 В·А | 12 м | 9.0 м³/ч | 1.8 кВт | 1 А | Насос Rz-MP32-9-12 циркуляционный с регулируемой частотой вращения с мокрым ротором | DN32 | - Насос 180х143х133 (3,5 кг) - Упаковка 200х160х140 (0,5 кг) |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Насосное оборудование |
| Материалы | Сталь |
| Сайт производителя | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Марка ADSK Марка | Rz-MP |
| Материал ADSK Материал | Razional_Условный_RAL7004 |
| Наименование ADSK Наименование | Насосы циркуляционные с регулируемой частотой вращения с мокрым ротором |
| Напряжение ADSK Напряжение | 220 В |
