Стакан монтажный утепленный MSN-U для ППК

Name: Стакан монтажный утепленный MSN-U для ППК
Brand: NED

Обновлено 3 месяца назад

Описание

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО).
В семейство заложены противопожарные клапаны (учитываются в спецификации отдельной строкой).

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	NED_Инструкция_Канальное оборудование_V3.pdf	1.2 MB	—
rvt	NED_Каталог_Канальное оборудование_V3.rvt	44.8 MB	Revit 2018
rfa	NED_Стакан монтажный утепленный_MSN-U с ППК (нестандарт).rfa	884 KB	Revit 2018

Типоразмеры (12)

Наименование	1 клапан	1 перегородка	2 клапана	2 перегородки	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Клапан1 Марка	Клапан1 Масса	Клапан1 Масса Текст	Клапан2 Количество	Клапан2 Марка	Клапан2 Масса	Клапан2 Масса Текст	Привод_Количество элементов массива

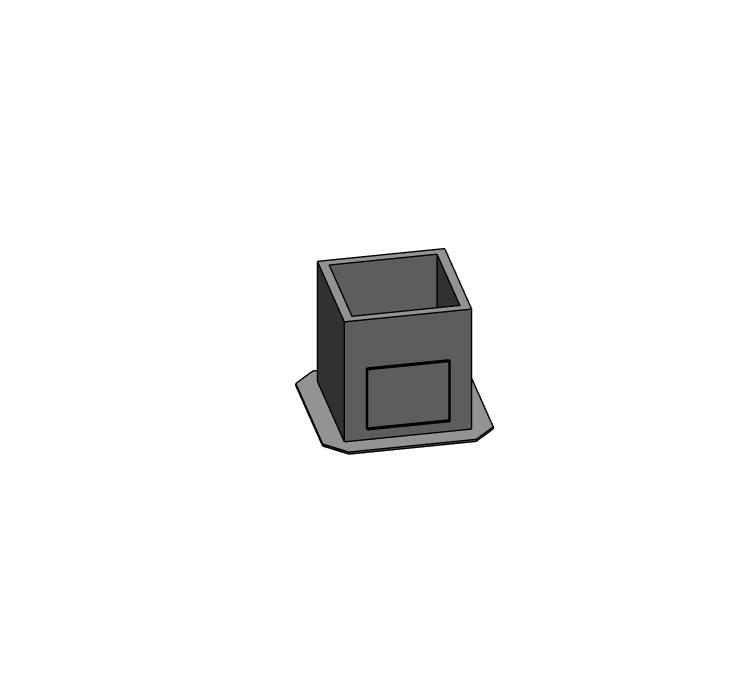

Стакан монтажный утепленный MSN-U-500 для ППК (550х550) (нестандарт)	True	False	False	False	MSN-U-500 для ППК (550х550) (нестандарт)	46.9	46.9	PPK-2-60-550x550-Z-S220-X (220В AC)	17.9	17.9	0	—	0	—	3
Стакан монтажный утепленный MSN-U-400 для ППК (400х400) (нестандарт)	True	False	False	False	MSN-U-400 для ППК (400х400) (нестандарт)	29.8	29.8	PPK-2-60-400x400-Z-S220-X (220В AC)	11.6	11.6	0	—	0	—	3
Стакан монтажный утепленный MSN-U-630 для ППК (750х750) (нестандарт)	True	False	False	False	MSN-U-630 для ППК (750х750) (нестандарт)	73.9	73.9	PPK-2-60-750x750-Z-S220-X (220В AC)	28.4	28.4	0	—	0	—	3

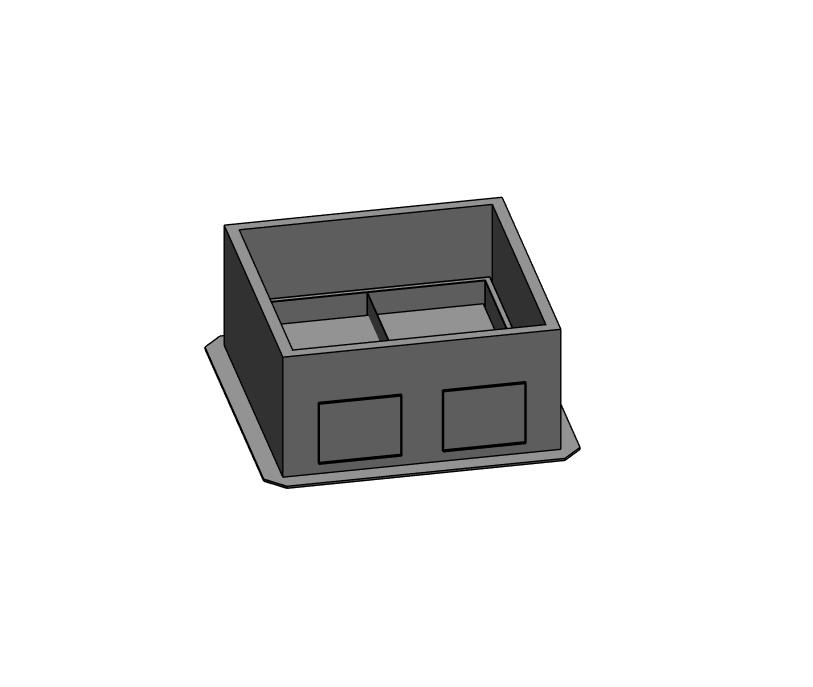

Стакан монтажный утепленный MSN-U-710 для ППК (850х450+850х400) (нестандарт)	False	True	True	False	MSN-U-710 для ППК (850х450+850х400) (нестандарт)	77.3	77.3	PPK-2-60-850x450-Z-S220-X (220В AC)	21.6	21.6	1	PPK-2-60-850x400-Z-S220-X (220В AC)	20	20	6

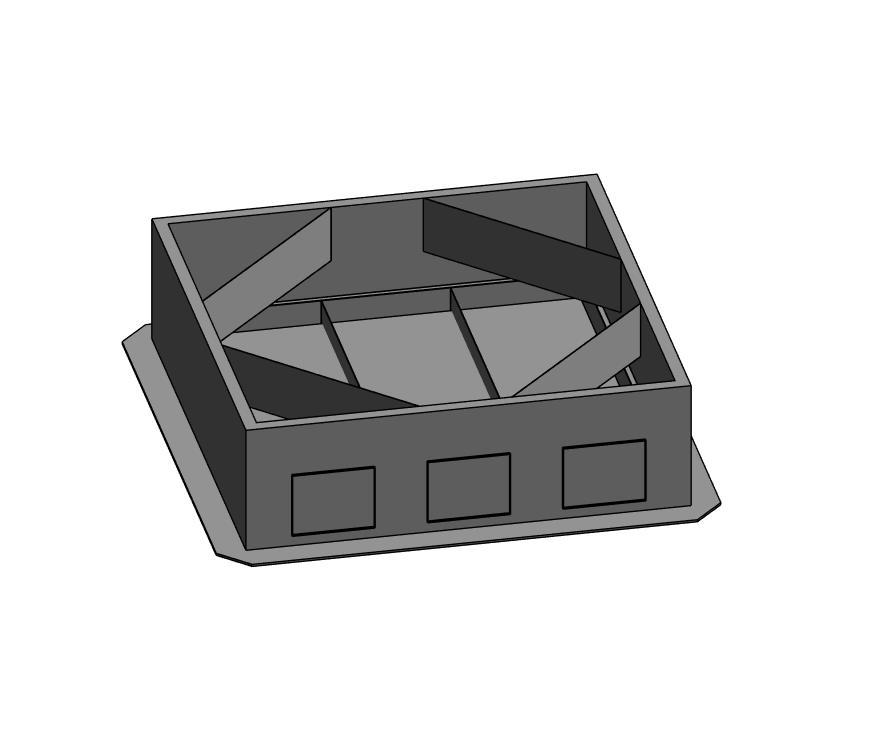

Стакан монтажный утепленный MSN-U-800 для ППК (1000х500 2шт) (нестандарт)	False	True	True	False	MSN-U-800 для ППК (1000х500 2шт) (нестандарт)	90.3	90.3	PPK-2-60-1000x500-Z-S220-X (220В AC)	26.5	26.5	1	PPK-2-60-1000x500-Z-S220-X (220В AC)	26.5	26.5	6

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Сталь
Наименование ADSK Наименование	Стакан монтажный утепленный для ППК (нестандарт)
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
