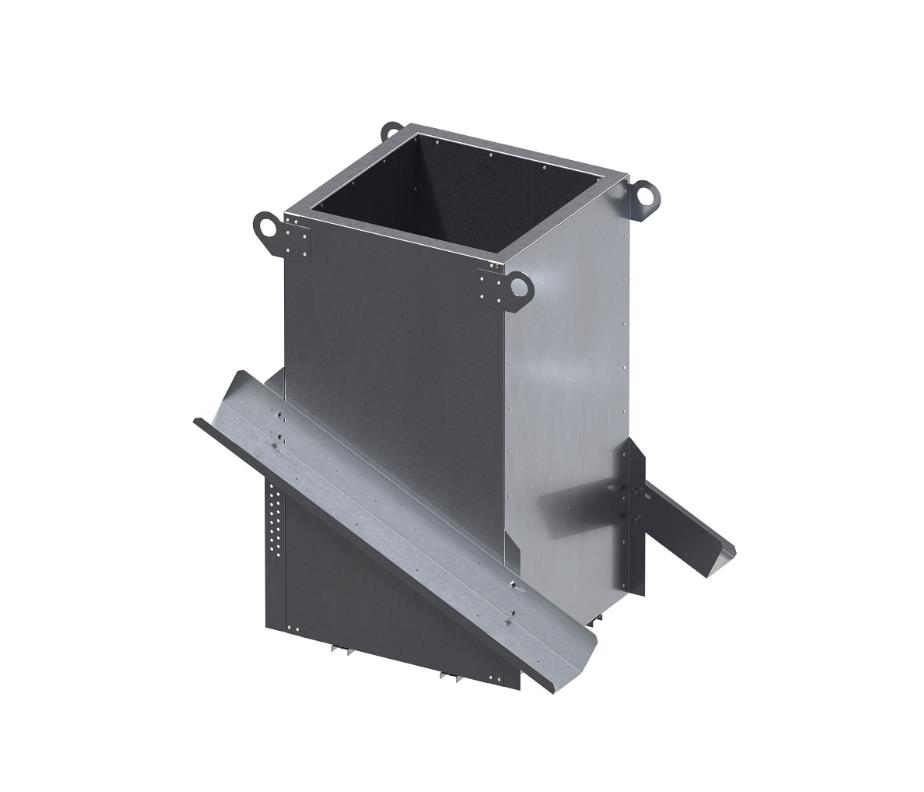

Стакан монтажный универсальный MVN (утепленный MVN-U)

Name: Стакан монтажный универсальный MVN (утепленный MVN-U)
Brand: NED

Обновлено 9 месяцев назад

Описание

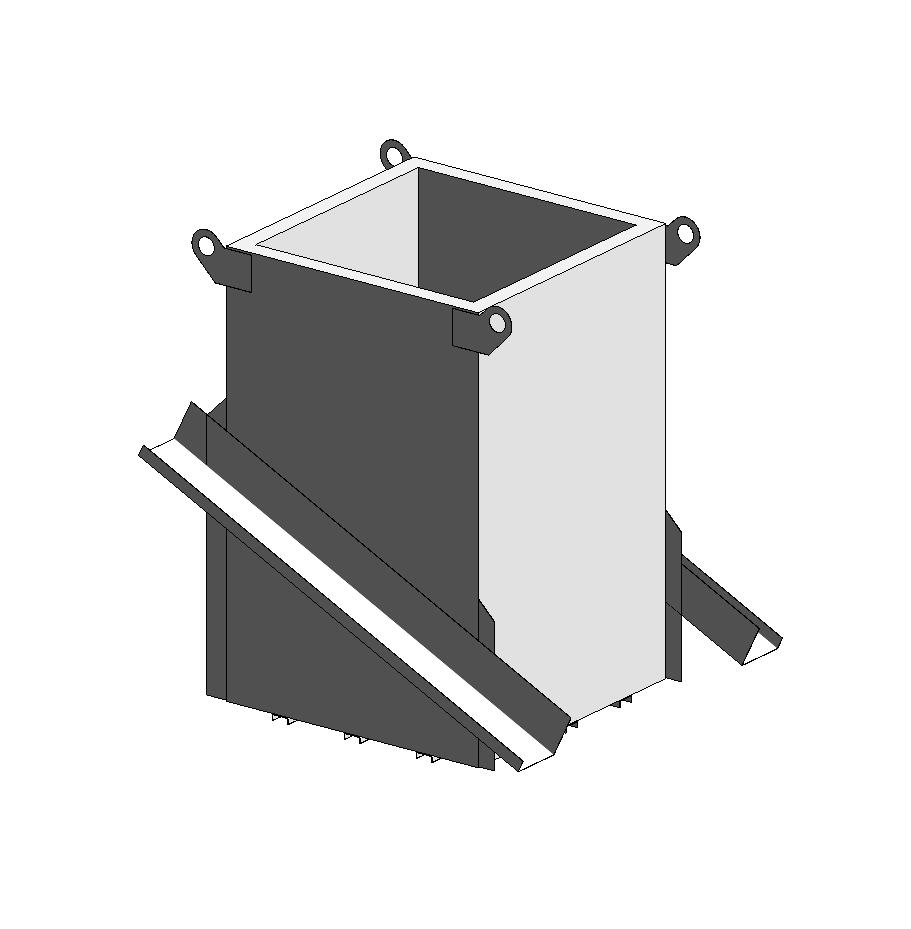

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО).
В семействе предусмотрена возможность изменения угла направляющих в зависимости от уклона кровли, выбор исполнения, вариант с утеплением.

Файлы для скачивания

Формат	Файл	Размер	Версия
txt	NED_Стакан монтажный универсальный_MVN.txt	7 KB	—
rfa	NED_Стакан монтажный универсальный_MVN.rfa	1.7 MB	Revit 2018
pdf	NED_Инструкция_Стакан монтажный универсальный_MVN.pdf	362 KB	—

Типоразмеры (12)

Наименование	Видимость зажимов_2	Видимость зажимов_3	Видимость центральных зажимов	Количество зажимов на 1 стороне	Максимальный угол наклона	Масса неутепленного стакана	Масса неутепленного стакана_Текст	Масса утепленного стакана	Масса утепленного стакана_Текст
MVN-355	False	False	False	2	26.00° deg	63	63	71	71
MVN-400	False	False	False	2	26.00° deg	68	68	77	77
MVN-450	False	False	False	2	26.00° deg	71	71	80	80
MVN-500	False	False	True	3	26.00° deg	83	83	95	95
MVN-560	False	False	True	3	26.00° deg	109	109	123	123

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Металл, Прочее
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	NED
LT	MVN
Изготовитель	NED
