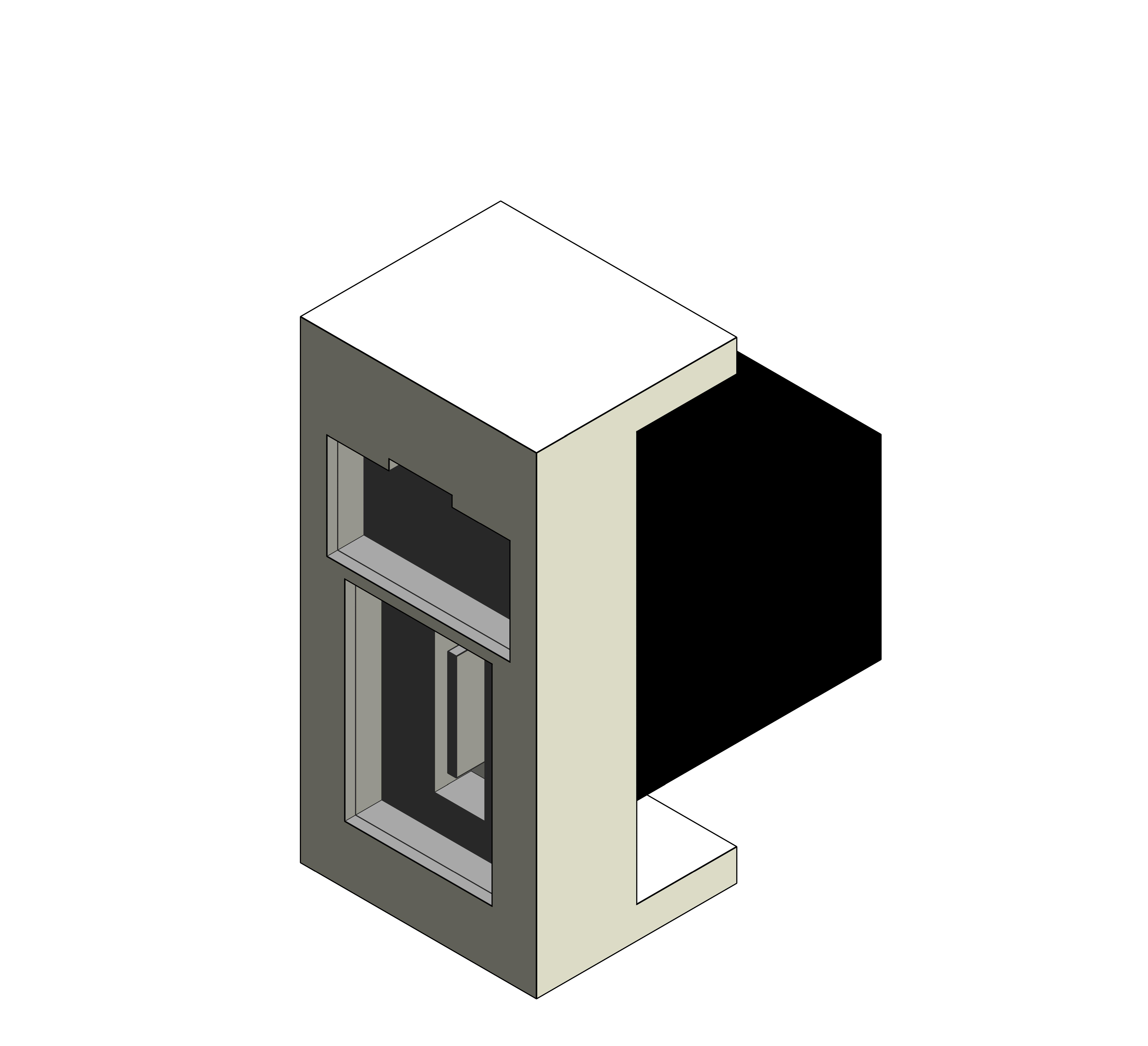

USB 2.0 розетка модульная, тип А-А, "Avanti"

Name: USB 2.0 розетка модульная, тип А-А, "Avanti"
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение:
• для монтажа в системы "In-liner Front" и "In-liner Aero" при помощи рамок-суппортов и каркасов "Avanti" (код 4400912 и т.д.);
• подключение HDMI и USB кабеля к рабочему месту. Характеристики:
• с пылезащитной шторкой;
• с маркировочной табличкой;
• в комплекте разъем Keystone;
• для заделки контактов используется инструмент типа 110;
• тип розетки – "А-А" или "мама-мама";
• фиксация в подрозеточные коробки глубиной не менее 45 мм при помощи каркаса с лапками (код 4400802) и саморезов.

Файлы для скачивания

Формат	Файл	Размер	Версия
ifc	kns_usbrozetkamodulnaya_dkc.ifc	173 KB	IFC2X3
txt	kns_usbrozetkamodulnaya_dkc.txt	20 KB	—
rfa	kns_usbrozetkamodulnaya_dkc.rfa	512 KB	Revit 2019
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	2.1 MB	—
rvt	kns_kabelkanal_alyuminievyekolonny_modulnyeizdeliya_eui_avanti_dkc.rvt	82.7 MB	Revit 2019

Типоразмеры (8)

Наименование	Масса ADSK Масса	Материал ADSK Материал	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое
USB 2.0_Белая	0.015	DKC_Пластик_Белый	USB 2.0 розетка модульная, тип А-А, "Avanti", "Белое облако", 1 модуль	4400401	USB 2.0 розетка модульная, тип А-А, "Avanti", "Белое облако", 1 модуль
USB 2.0_Черная	0.015	DKC_Пластик_Черный	USB 2.0 розетка модульная, тип А-А, "Avanti", "Черный квадрат", 1 модуль	4402401	USB 2.0 розетка модульная, тип А-А, "Avanti", "Черный квадрат", 1 модуль
USB 2.0_Серая	0.015	DKC_Пластик_Серый	USB 2.0 розетка модульная, тип А-А, "Avanti", "Закаленная сталь", 1 модуль	4404401	USB 2.0 розетка модульная, тип А-А, "Avanti", "Закаленная сталь", 1 модуль
USB 2.0_Бежевая	0.015	DKC_Пластик_Бежевый	USB 2.0 розетка модульная, тип А-А, "Avanti", "Ванильная дымка", 1 модуль	4405401	USB 2.0 розетка модульная, тип А-А, "Avanti", "Ванильная дымка", 1 модуль
USB 3.0_Бежевая	0.01	DKC_Пластик_Бежевый	USB 3.0 розетка модульная, тип А-А, "Avanti", "Ванильная дымка", 1 модуль	4405301	USB 3.0 розетка модульная, тип А-А, "Avanti", "Ванильная дымка", 1 модуль

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Электроустановочные изделия
Материалы	Пластик, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	USB розетка
Напряжение ADSK Напряжение	230 В
Ток ADSK Ток	0 А
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
