ВК (M12...63) — ВВОД КАБЕЛЬНЫЙ ЛАТУННЫЙ С УДЛИНЕННОЙ РЕЗЬБОЙ

Name: ВК (M12...63) — ВВОД КАБЕЛЬНЫЙ ЛАТУННЫЙ С УДЛИНЕННОЙ РЕЗЬБОЙ
Brand: ZETA ЗЭТА РУС

Обновлено 4 месяца назад

Описание

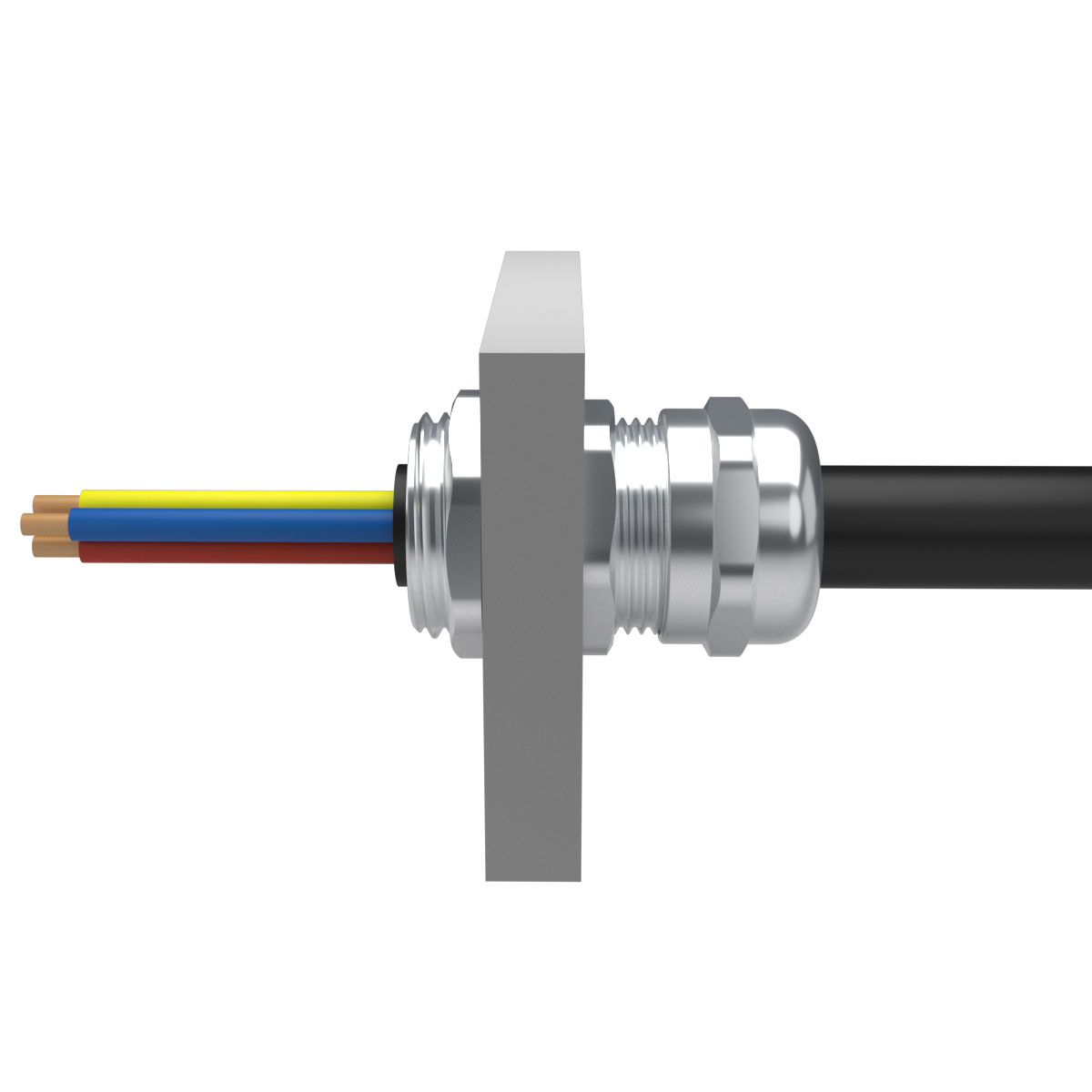

Ввод кабельный латунный с удлиненной резьбой применяется в любых сферах, где используется оборудование, толщина стенки которого требует наличие удлиненной резьбы применяемого кабельного ввода. Предназначены для герметичного ввода-вывода небронированного кабеля круглого сечения в корпус электрооборудования с увеличенной толщиной стенок Материал корпуса: никелированная латунь Материал уплотнителя: Резина EPDM Температура эксплуатации: от -40 °С до +100 °С Тип резьбы: M Степень защиты: IP66/IP67/IP68 Климатическое исполнение: УТ1, УТ5

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	ZETA_24 КВ с резьбой M.rfa	636 KB	Revit 2021

Типоразмеры (14)

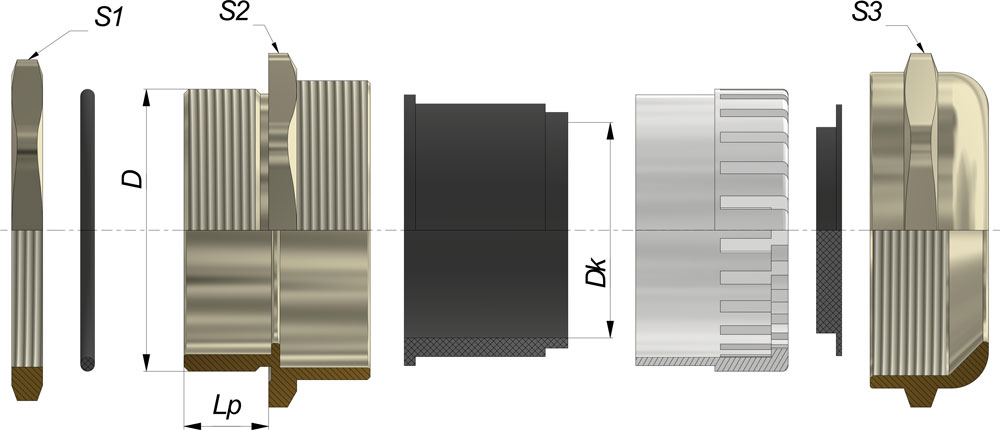

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Диапазон диаметров наружной оболочки кабеля D, мм	Длина резьбы Lp	Описание	Тип и размер резьбы D, мм
Кабельный ввод ВК-ЛР-М63-44-L15 IP66/IP67/IP68 ГОФРОМАТИК	ВК-ЛР-М63-44-L15	0.378	0,378	Кабельный ввод ВК-ЛР-М63-44-L15 IP66/IP67/IP68 ГОФРОМАТИК	zeta34863	37-44	15	Кабельный ввод ВК-ЛР-М63-44-L15 с удлиненной резьбой 15 мм, предназначен для герметичного ввода-вывода небронированного кабеля и проводов диаметром мм в корпус электрооборудования с увеличенной толщиной стенок.	М63х1,5
Кабельный ввод ВК-ЛР-М50-38-L15 IP66/IP67/IP68 ГОФРОМАТИК	ВК-ЛР-М50-38-L15	0.255	0,255	Кабельный ввод ВК-ЛР-М50-38-L15 IP66/IP67/IP68 ГОФРОМАТИК	zeta34862	32-38	15	Кабельный ввод ВК-ЛР-М50-38-L15 с удлиненной резьбой 15 мм, предназначен для герметичного ввода-вывода небронированного кабеля и проводов диаметром мм в корпус электрооборудования с увеличенной толщиной стенок.	М50х1,5
Кабельный ввод ВК-ЛР-М40-30-L15 IP66/IP67/IP68 ГОФРОМАТИК	ВК-ЛР-М40-30-L15	0.156	0,156	Кабельный ввод ВК-ЛР-М40-30-L15 IP66/IP67/IP68 ГОФРОМАТИК	zeta34861	22-30	15	Кабельный ввод ВК-ЛР-М40-30-L15 с удлиненной резьбой 15 мм, предназначен для герметичного ввода-вывода небронированного кабеля и проводов диаметром мм в корпус электрооборудования с увеличенной толщиной стенок.	М40х1,5
Кабельный ввод ВК-ЛР-М32-25-L15 IP66/IP67/IP68 ГОФРОМАТИК	ВК-ЛР-М32-25-L15	0.112	0,112	Кабельный ввод ВК-ЛР-М32-25-L15 IP66/IP67/IP68 ГОФРОМАТИК	zeta34860	18-25	15	Кабельный ввод ВК-ЛР-М32-25-L15 с удлиненной резьбой 15 мм, предназначен для герметичного ввода-вывода небронированного кабеля и проводов диаметром мм в корпус электрооборудования с увеличенной толщиной стенок.	М32х1,5
Кабельный ввод ВК-ЛР-М25-18-L15 IP66/IP67/IP68 ГОФРОМАТИК	ВК-ЛР-М25-18-L15	0.064	0,064	Кабельный ввод ВК-ЛР-М25-18-L15 IP66/IP67/IP68 ГОФРОМАТИК	zeta34859	13-18	15	Кабельный ввод ВК-ЛР-М25-18-L15 с удлиненной резьбой 15 мм, предназначен для герметичного ввода-вывода небронированного кабеля и проводов диаметром мм в корпус электрооборудования с увеличенной толщиной стенок.	М25х1,5

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	АО «ЗЭТА»
Материал наименование ADSK_Материал наименование	Никелированная латунь
Степень защиты_IP ADSK_Степень защиты_IP	IP66/IP67/IP68
