ВК (PG7...36) — ВВОД КАБЕЛЬНЫЙ ЛАТУННЫЙ С УДЛИНЕННОЙ РЕЗЬБОЙ

Name: ВК (PG7...36) — ВВОД КАБЕЛЬНЫЙ ЛАТУННЫЙ С УДЛИНЕННОЙ РЕЗЬБОЙ
Brand: ZETA ЗЭТА РУС

Обновлено 4 месяца назад

Описание

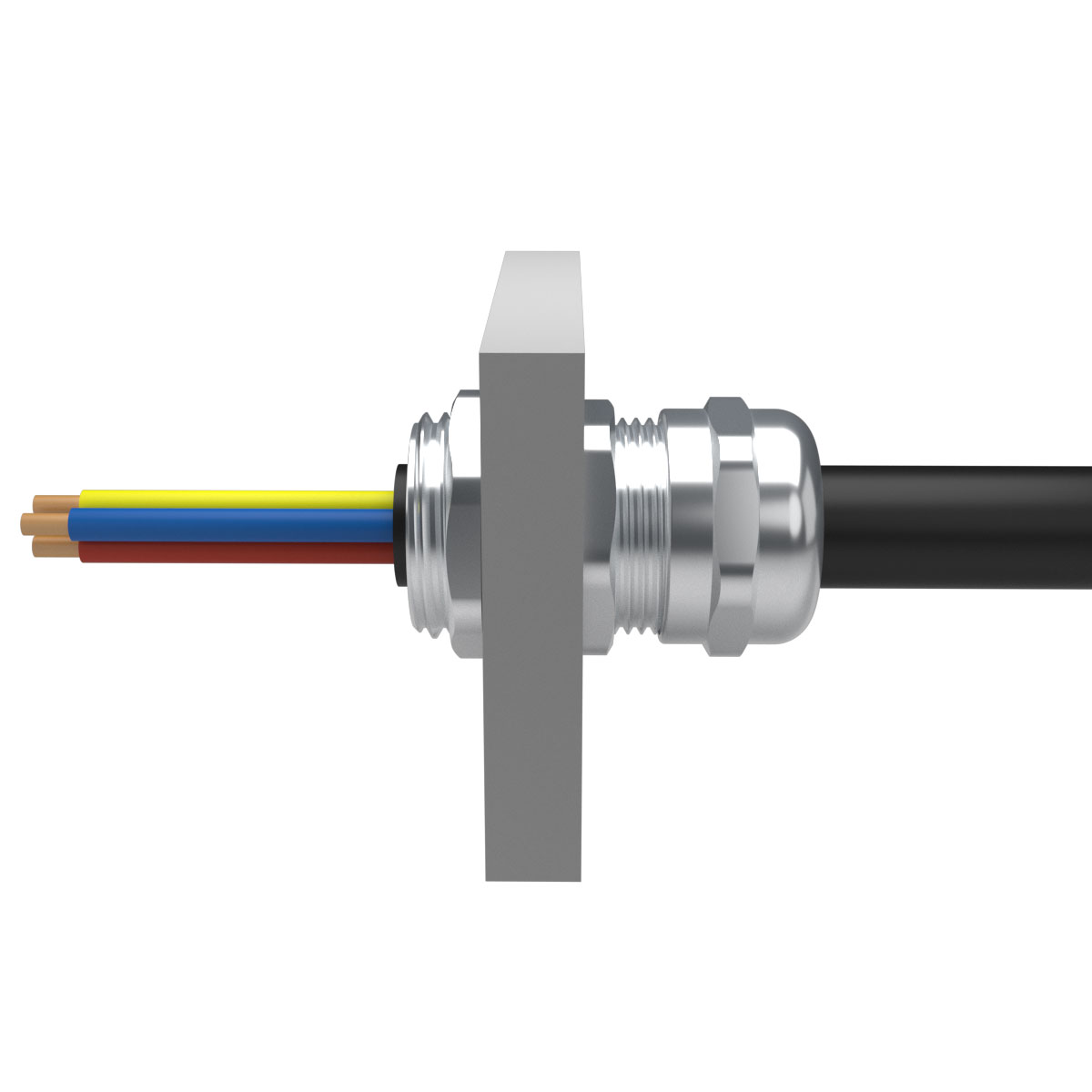

Ввод кабельный латунный с удлиненной резьбой применяется в любых сферах, где используется оборудование, толщина стенки которого требует наличие удлиненной резьбы применяемого кабельного ввода. Предназначены для герметичного ввода-вывода небронированного кабеля круглого сечения в корпус электрооборудования с увеличенной толщиной стенок Материал корпуса: никелированная латунь Материал уплотнителя: Резина EPDM Температура эксплуатации: от -40 °С до +100 °С Тип резьбы: PG Степень защиты: IP66/IP67/IP68 Климатическое исполнение: УТ1, УТ5

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	ZETA_25 КВ с резьбой PG.rfa	584 KB	Revit 2021

Типоразмеры (8)

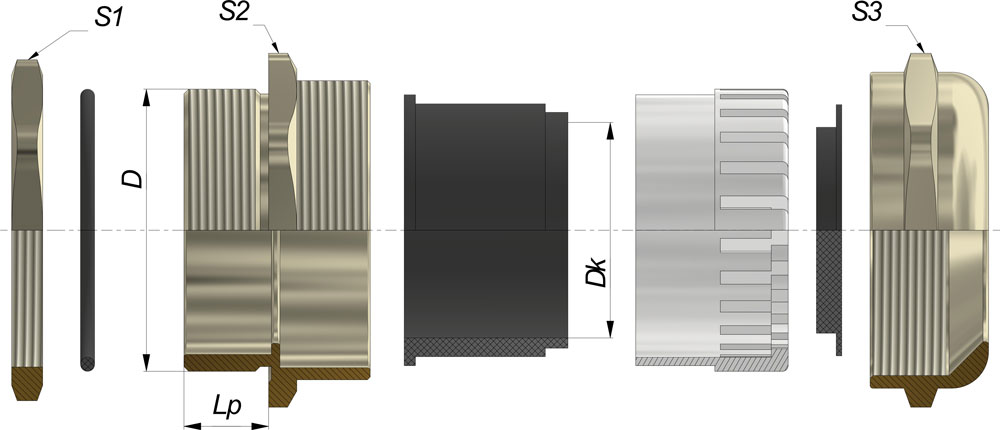

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Диапазон диаметров наружной оболочки кабеля D, мм	Длина резьбы Lp	Описание	Тип и размер резьбы D, мм
Кабельный ввод ВК-ЛР-PG36-33-L15 IP66/IP67/IP68 ГОФРОМАТИК	ВК-ЛР-PG36-33-L15	0.255	0,255	Кабельный ввод ВК-ЛР-PG36-33-L15 IP66/IP67/IP68 ГОФРОМАТИК	zeta34871	25-33	15	Кабельный ввод ВК-ЛР-PG36-33-L15 с удлиненной резьбой 15 мм, предназначен для герметичного ввода-вывода небронированного кабеля и проводов диаметром мм в корпус электрооборудования с увеличенной толщиной стенок.	PG36
Кабельный ввод ВК-ЛР-PG29-25-L12 IP66/IP67/IP68 ГОФРОМАТИК	ВК-ЛР-PG29-25-L12	0.112	0,112	Кабельный ввод ВК-ЛР-PG29-25-L12 IP66/IP67/IP68 ГОФРОМАТИК	zeta34870	18-25	12	Кабельный ввод ВК-ЛР-PG29-25-L12 с удлиненной резьбой 12 мм, предназначен для герметичного ввода-вывода небронированного кабеля и проводов диаметром мм в корпус электрооборудования с увеличенной толщиной стенок.	PG29
Кабельный ввод ВК-ЛР-PG21-18-L12 IP66/IP67/IP68 ГОФРОМАТИК	ВК-ЛР-PG21-18-L12	0.064	0,064	Кабельный ввод ВК-ЛР-PG21-18-L12 IP66/IP67/IP68 ГОФРОМАТИК	zeta34869	13-18	12	Кабельный ввод ВК-ЛР-PG21-18-L12 с удлиненной резьбой 12 мм, предназначен для герметичного ввода-вывода небронированного кабеля и проводов диаметром мм в корпус электрооборудования с увеличенной толщиной стенок.	PG21
Кабельный ввод ВК-ЛР-PG16-14-L10 IP66/IP67/IP68 ГОФРОМАТИК	ВК-ЛР-PG16-14-L10	0.039	0,039	Кабельный ввод ВК-ЛР-PG16-14-L10 IP66/IP67/IP68 ГОФРОМАТИК	zeta34868	10-14	10	Кабельный ввод ВК-ЛР-PG16-14-L10 с удлиненной резьбой 10 мм, предназначен для герметичного ввода-вывода небронированного кабеля и проводов диаметром мм в корпус электрооборудования с увеличенной толщиной стенок.	PG16
Кабельный ввод ВК-ЛР-PG13.5-12-L10 IP66/IP67/IP68 ГОФРОМАТИК	ВК-ЛР-PG13.5-12-L10	0.034	0,034	Кабельный ввод ВК-ЛР-PG13.5-12-L10 IP66/IP67/IP68 ГОФРОМАТИК	zeta34867	6-12	10	Кабельный ввод ВК-ЛР-PG13.5-12-L10 с удлиненной резьбой 10 мм, предназначен для герметичного ввода-вывода небронированного кабеля и проводов диаметром мм в корпус электрооборудования с увеличенной толщиной стенок.	PG13,5

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	АО «ЗЭТА»
Материал наименование ADSK_Материал наименование	Никелированная латунь
Степень защиты_IP ADSK_Степень защиты_IP	IP66/IP67/IP68
