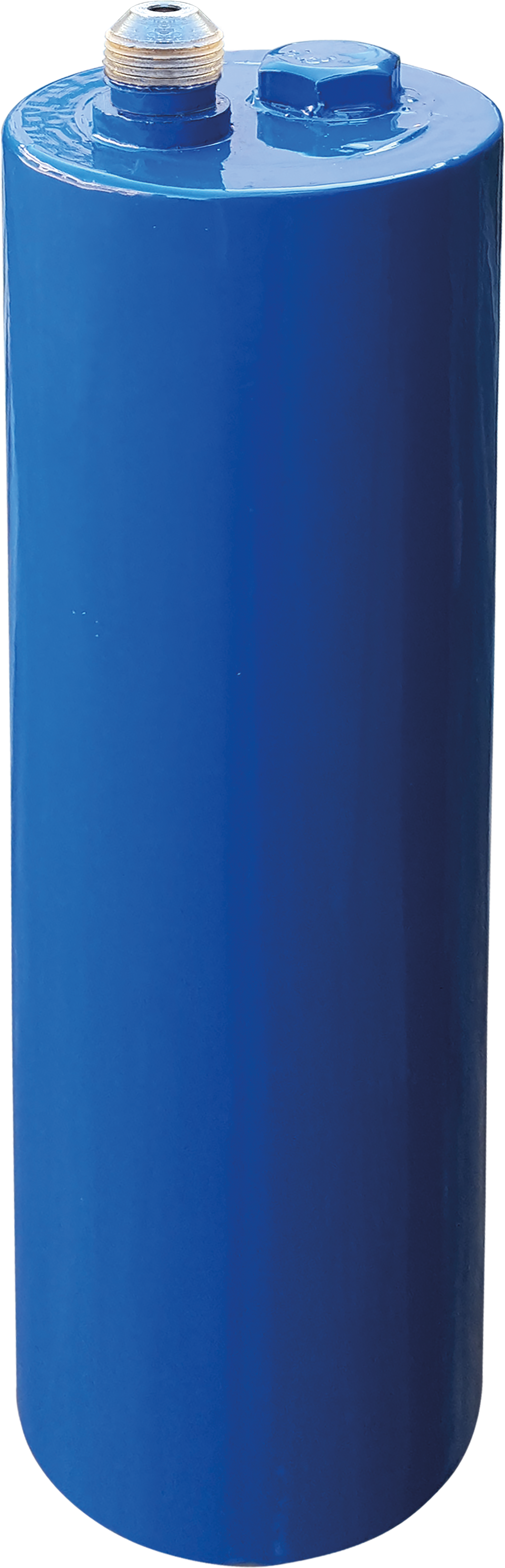

Водяной затвор

Name: Водяной затвор
Brand: Энерготехномаш

Обновлено в 2023 году

Описание

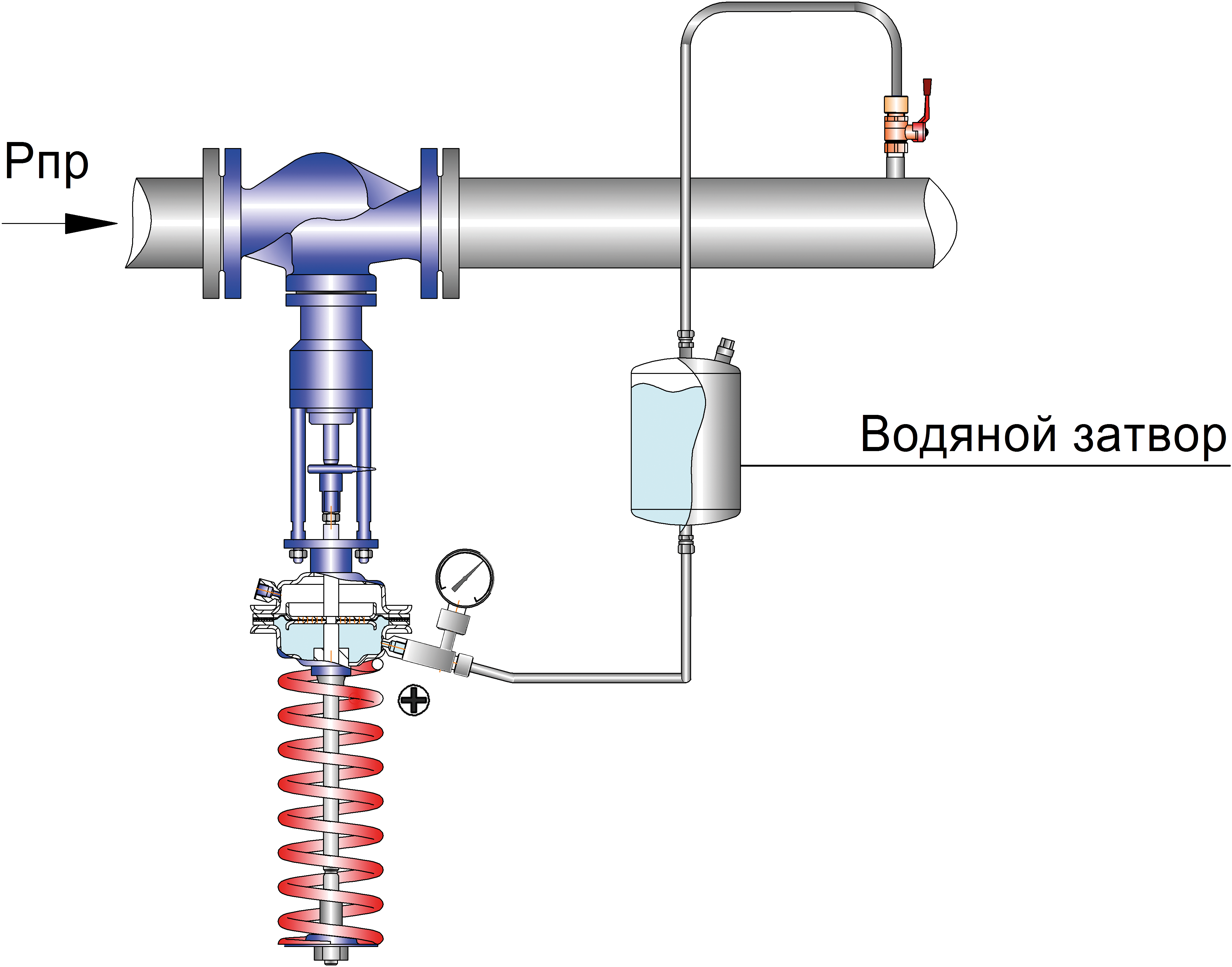

Водяной затвор предназначен для совместной работы с регулятором давления УРРД на пар и служит для защиты чувствительной мембраны гидропривода от воздействия пара.
Технические характеристики и размеры:
Тип - ВЗ-1; ВЗ-2
Объем, л -0,65; 1,25
Номинальное давление, PN, МПа - 1,6
Регулируемая среда - Насыщенный пар; Перегретый пар
Температура регулируемой среды, °С - до 220; до 350
Высота, H, мм - 280/ 490
Диаметр, D, мм - 70
Присоединительная резьба, M - M12x1,5
Масса, кг - 2,2; 3,5
Эффективная площадь диафрагмы мембранного привода регулятора (для подбора), см2 - 34/82; 284

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	1.3.1 Водяной затвор.pdf	3.5 MB	—
rfa	ETM_Водяной затвор_В3.rfa	456 KB	Revit 2019

Типоразмеры (2)

Наименование	Марка ADSK Марка	Масса ADSK Масса
ВЗ-1	ВЗ-1	2.2
ВЗ-2	ВЗ-2	3.5

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Сталь, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	280 mm
Ширина	70 mm
Вес	2200 g
Диаметр	70 mm
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Сталь с порошковой окраской синяя
Наименование ADSK Наименование	Водяной затвор, присоединительная резьба М12х1,5
Диаметр условный ADSK_Диаметр условный	6 мм
Единица измерения ADSK_Единица измерения	шт.
