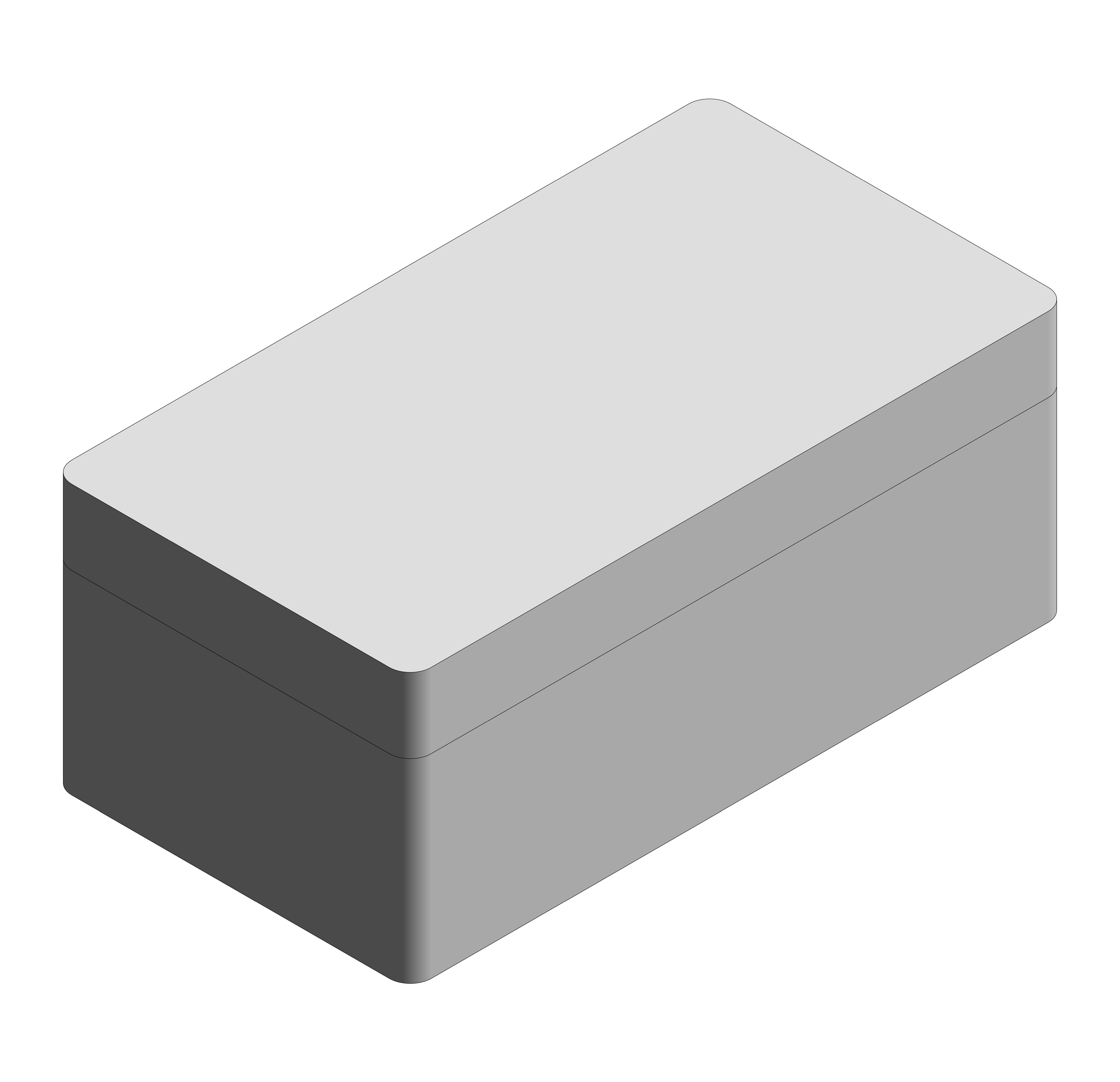

Взрывозащищенный корпус

Name: Взрывозащищенный корпус
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Назначение_x000D_ • коммутация и ответвление проводов и_x000D_ кабелей в системах электроснабжения,_x000D_ коммутации, сигнализации во взрывоопасных_x000D_ зонах с содержанием газа и пыли._x000D_ Отличительные особенности_x000D_ • высокая теплопроводность;_x000D_ • высокая точность внутренних и внешних_x000D_ размеров благодаря литьевому методу_x000D_ производства;_x000D_ • максимальная рассеиваемая мощность среди_x000D_ аналогичных корпусов из других материалов;_x000D_ • устойчив к воздействию солевого тумана и_x000D_ другим химическим веществам;_x000D_ • система уплотнения лабиринтного типа._x000D_ Защита_x000D_ • сборные: 1Ex e IIC T6…T4 Gb / 0Ex ia IIC T6…_x000D_ T4 Ga / Ex ia IIIB T80°C…Т130°C Db; / Ex tb IIIB_x000D_ 80°C…Т130°C Db.

Файлы для скачивания

Формат	Файл	Размер	Версия
ifc	kns_vzryvozashchishchennyykorpus_dkc.ifc	684 KB	IFC2X3
txt	kns_vzryvozashchishchennyykorpus_dkc.txt	124 KB	—
rfa	kns_vzryvozashchishchennyykorpus_dkc.rfa	688 KB	Revit 2019
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	2.1 MB	—

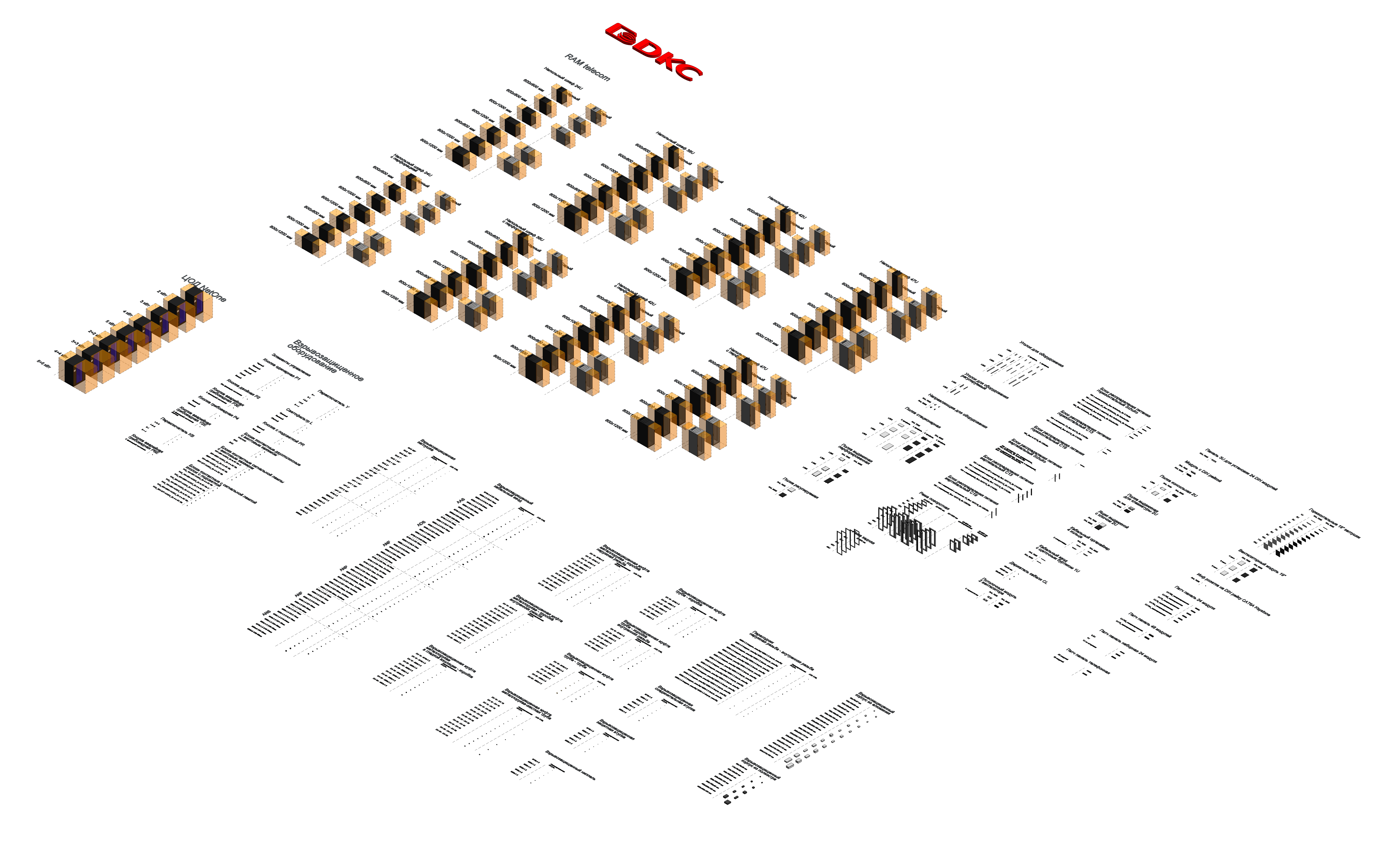

rvt	kns_vzryvozashchishchennoeoborudovanie_shkafyram_codnetone_dkc.rvt	299.1 MB	Revit 2019

Типоразмеры (32)

Наименование	Масса ADSK Масса	Материал ADSK Материал	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое
80х75х57 мм_коррозионностойкий алюминий	0.3	DKC_Алюминий_Светло-серый	Коробка из алюминиевого сплава серии ТВЕ-A и TBI-A/ пост управления серии CPE-A с видом защиты Ex e, Ex ia, Ex tb 80х75х57	Коробка из алюминиевого сплава серии ТВЕ-A и TBI-A/ пост управления серии CPE-A с видом защиты Ex e, Ex ia, Ex tb 80х75х57
100х100х80 мм_коррозионностойкий алюминий	0.62	DKC_Алюминий_Светло-серый	Коробка из алюминиевого сплава серии ТВЕ-A и TBI-A/ пост управления серии CPE-A с видом защиты Ex e, Ex ia, Ex tb 100х100х80	Коробка из алюминиевого сплава серии ТВЕ-A и TBI-A/ пост управления серии CPE-A с видом защиты Ex e, Ex ia, Ex tb 100х100х80
120х120х90 мм_коррозионностойкий алюминий	0.96	DKC_Алюминий_Светло-серый	Коробка из алюминиевого сплава серии ТВЕ-A и TBI-A/ пост управления серии CPE-A с видом защиты Ex e, Ex ia, Ex tb 120х120х90	Коробка из алюминиевого сплава серии ТВЕ-A и TBI-A/ пост управления серии CPE-A с видом защиты Ex e, Ex ia, Ex tb 120х120х90
125х80х57 мм_коррозионностойкий алюминий	0.47	DKC_Алюминий_Светло-серый	Коробка из алюминиевого сплава серии ТВЕ-A и TBI-A/ пост управления серии CPE-A с видом защиты Ex e, Ex ia, Ex tb 125х80х57	Коробка из алюминиевого сплава серии ТВЕ-A и TBI-A/ пост управления серии CPE-A с видом защиты Ex e, Ex ia, Ex tb 125х80х57
140х140х90 мм_коррозионностойкий алюминий	1.5	DKC_Алюминий_Светло-серый	Коробка из алюминиевого сплава серии ТВЕ-A и TBI-A/ пост управления серии CPE-A с видом защиты Ex e, Ex ia, Ex tb 140х140х90	Коробка из алюминиевого сплава серии ТВЕ-A и TBI-A/ пост управления серии CPE-A с видом защиты Ex e, Ex ia, Ex tb 140х140х90

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Устройства подачи команд и сигналов
Материалы	Полиамид, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
DKC_Доступные аксессуары	элементы крепления кабельные вводы клеммные винтовые и пружинные зажимы заглушки монтажная панель
DKC_Климатическое исполнение	УХЛ1, Т1, ОМ1, В1, УХЛ 5, Т5, В5 по ГОСТ 15150
DKC_Маркировка и вид взрывозащиты серии TBE-A	1Ex e IIC T6…T4 Gb Ex tb IIIB T80°C…Т130°C Db
