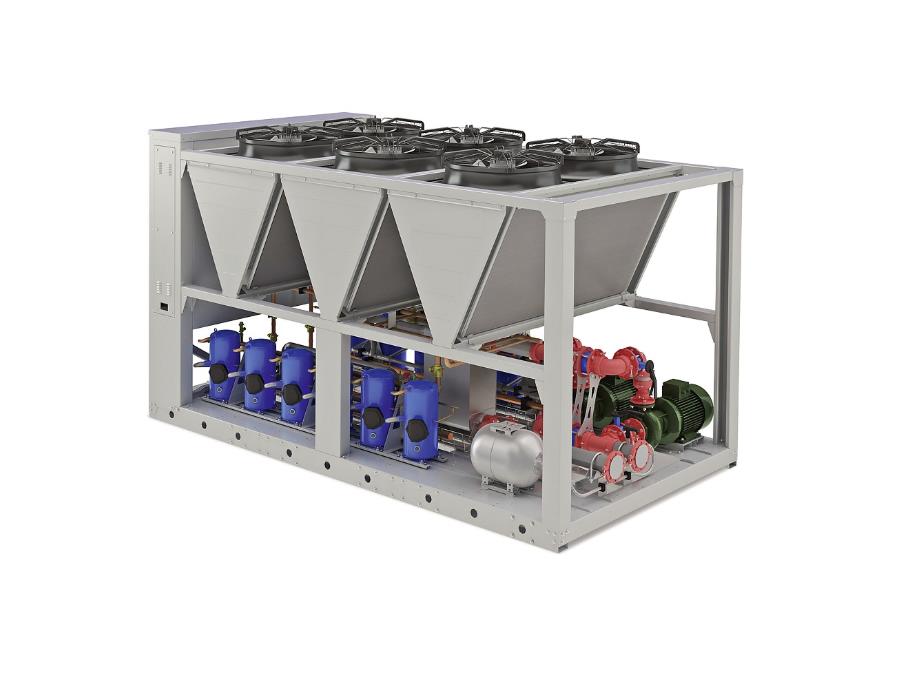

Чиллер с воздушным охлаждением конденсатора LBA 270-1100

Name: Чиллер с воздушным охлаждением конденсатора LBA 270-1100
Brand: KORF

Обновлено 6 месяцев назад

Описание

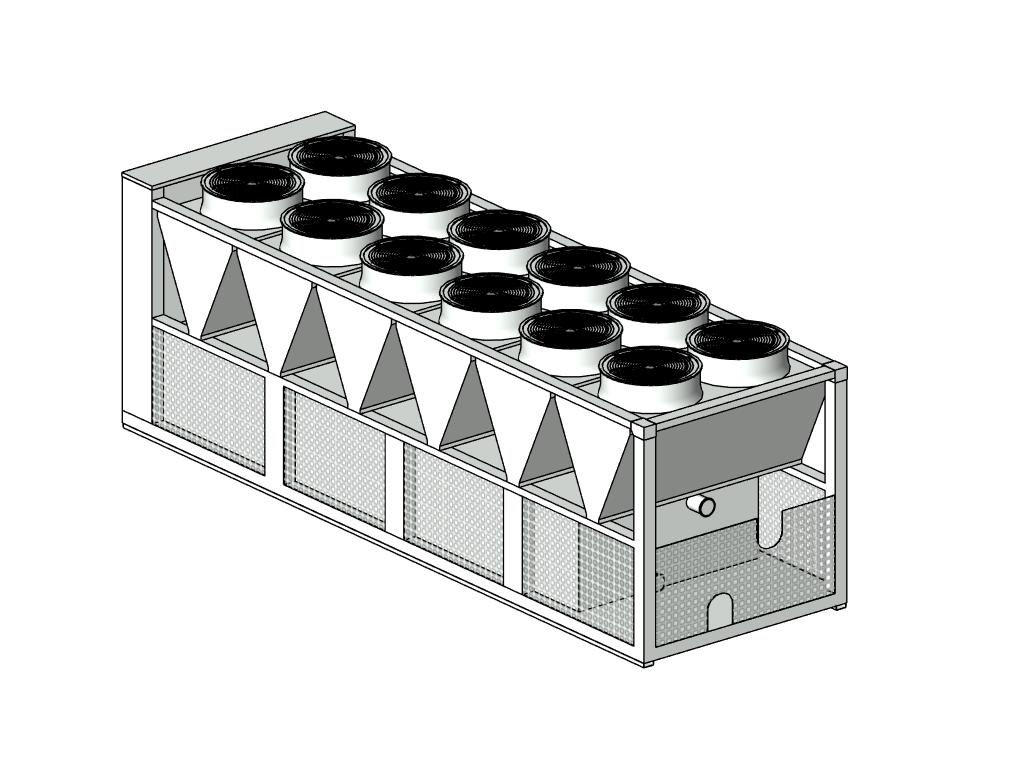

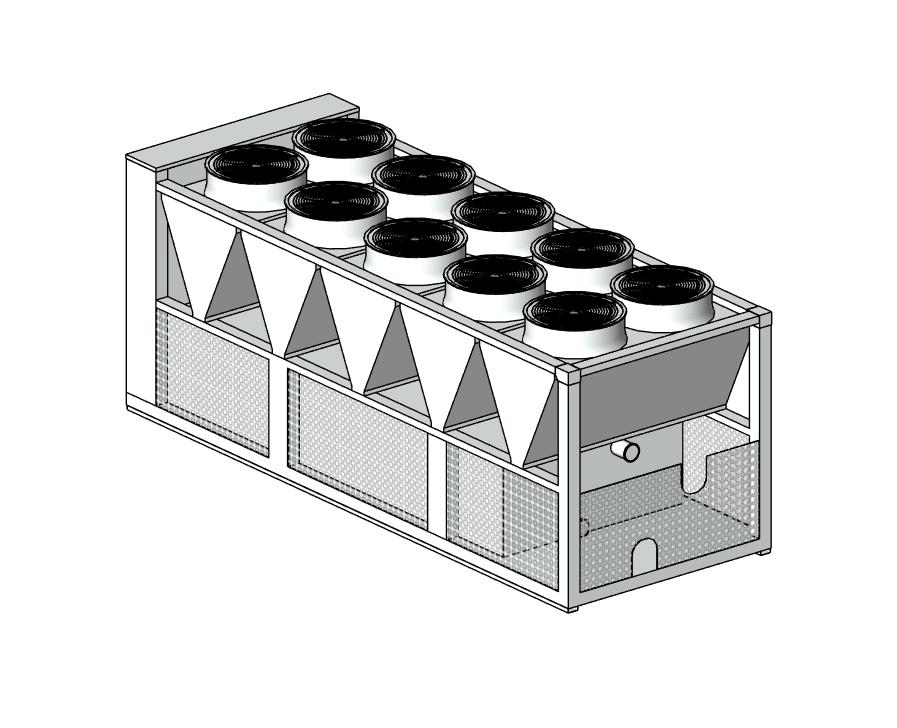

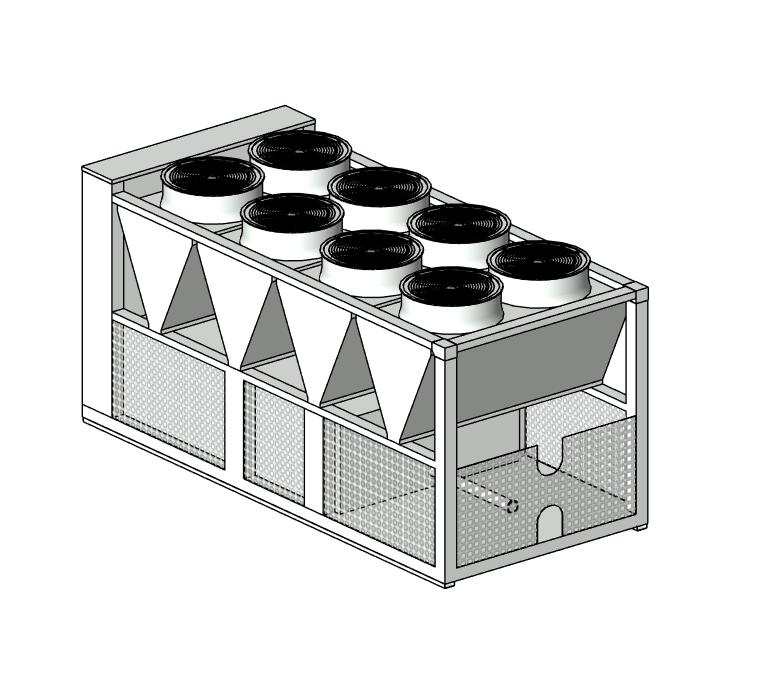

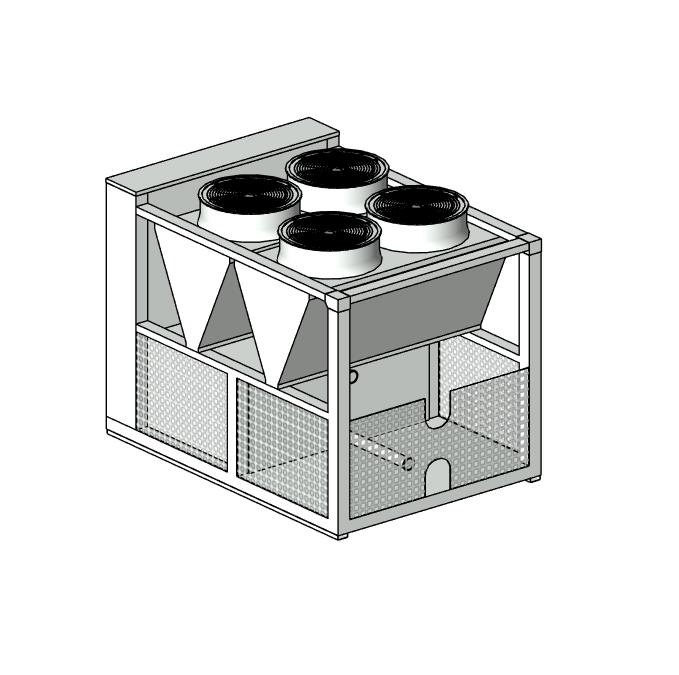

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО).
В семействах с помощью выпадающих списков можно выбирать количество и тип насосов.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	KORF_Чиллер_LBA.rfa	1.4 MB	Revit 2018
txt	KORF_Чиллер_LBA.txt	8 KB	—

Типоразмеры (14)

Наименование	Наименование ADSK Наименование	Расход воздуха ADSK_Расход воздуха	Холодильная мощность ADSK_Холодильная мощность	Балка 2 Видимость	Балка 3 Видимость	Видимость Конденсатор 3	Видимость Конденсатор 4	Видимость Конденсатор 5	Видимость Конденсатор 6	Решетка 3 Видимость	Решетка 4 Видимость	Уровень звукового давления
LBA 270	Чиллер с воздушным охлаждением конденсатора, Qх=258.7 кВт	25.60 м³/с	258.70 кВт	False	False	False	False	False	False	False	False	74.3 дБ(А)
LBA 310	Чиллер с воздушным охлаждением конденсатора, Qх=280.3 кВт	25.60 м³/с	280.30 кВт	False	False	False	False	False	False	False	False	78.2 дБ(А)
LBA 370	Чиллер с воздушным охлаждением конденсатора, Qх=371.7 кВт	38.30 м³/с	371.70 кВт	False	False	True	False	False	False	False	False	81.1 дБ(А)
LBA 430	Чиллер с воздушным охлаждением конденсатора, Qх=383.9 кВт	38.30 м³/с	383.90 кВт	False	False	True	False	False	False	False	False	81.4 дБ(А)
LBA 470	Чиллер с воздушным охлаждением конденсатора, Qх=417.9 кВт	38.30 м³/с	417.90 кВт	False	False	True	False	False	False	False	False	81.3 дБ(А)

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Холодильная техника
Сайт производителя	Перейти
Общие характеристики
0	♤ : 0 - Без насосов
1A	♤ : 1A - Один низконапорный насос
1B	♤ : 1B - Один средненапорный насос
1C	♤ : 1C - Один высоконапорный насос
2A	♤ : 2A - Два низконапорных насоса
