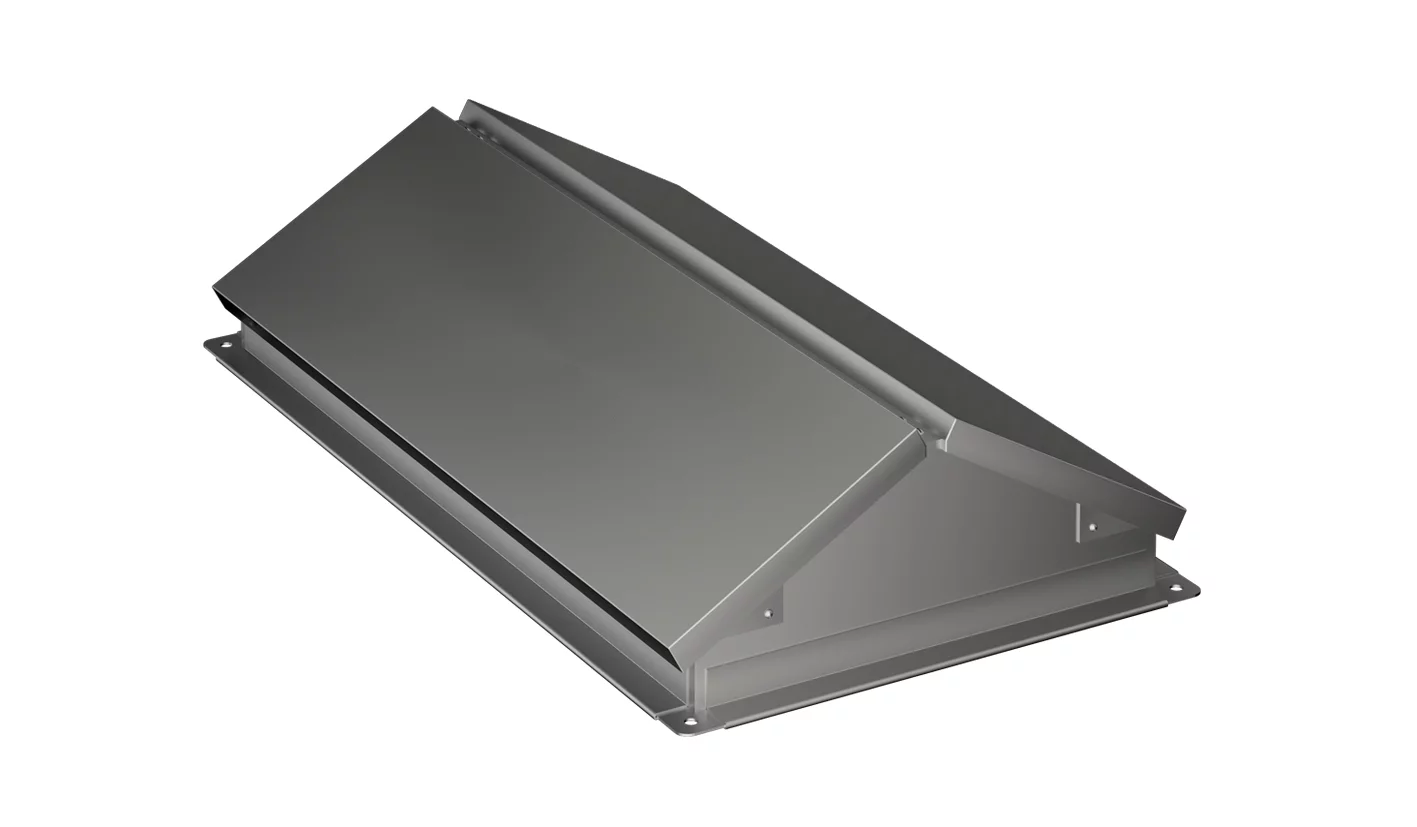

Клапан защитный PRT 355–1250

Name: Клапан защитный PRT 355–1250
Brand: Vertro

Обновлено в 2024 году

Описание

Скачиваемый файл содержит BIM-модели для всех типоразмеров клапана защитный PRT 355–1250. Клапан предназначен для защиты радиальных вентиляторов дымоудаления от осадков, установленных под открытым небом, с углом поворота корпуса 0°, 45° и 315°.

Ключевые особенности:

— Изготавливается в 12 типоразмерах;
— Устанавливается на выходной патрубок вентилятора;
— Вариант исполнения: взрывозащищенный;
— Вариант специсполнения: коррозионностойкий и кислотостойкий.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	Клапан защитный PRT.rfa	432 KB	Revit 2020

Типоразмеры (12)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код для таблицы поиска	Наименование радиального вентилятора	Типоразмер
PRT-450	3.9	Клапан защитный PRT-450	6	VPD 45	45
PRT-355	3.4	Клапан защитный PRT-355	4	VPD 35	35
PRT-400	3.5	Клапан защитный PRT-400	5	VPD 40	40
PRT-500	4.2	Клапан защитный PRT-500	7	VPD 50	50
PRT-560	5.2	Клапан защитный PRT-560	8	VPD 50	56

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Дополнительные изделия
Материалы	Сталь оцинкованная
Сайт производителя	Перейти

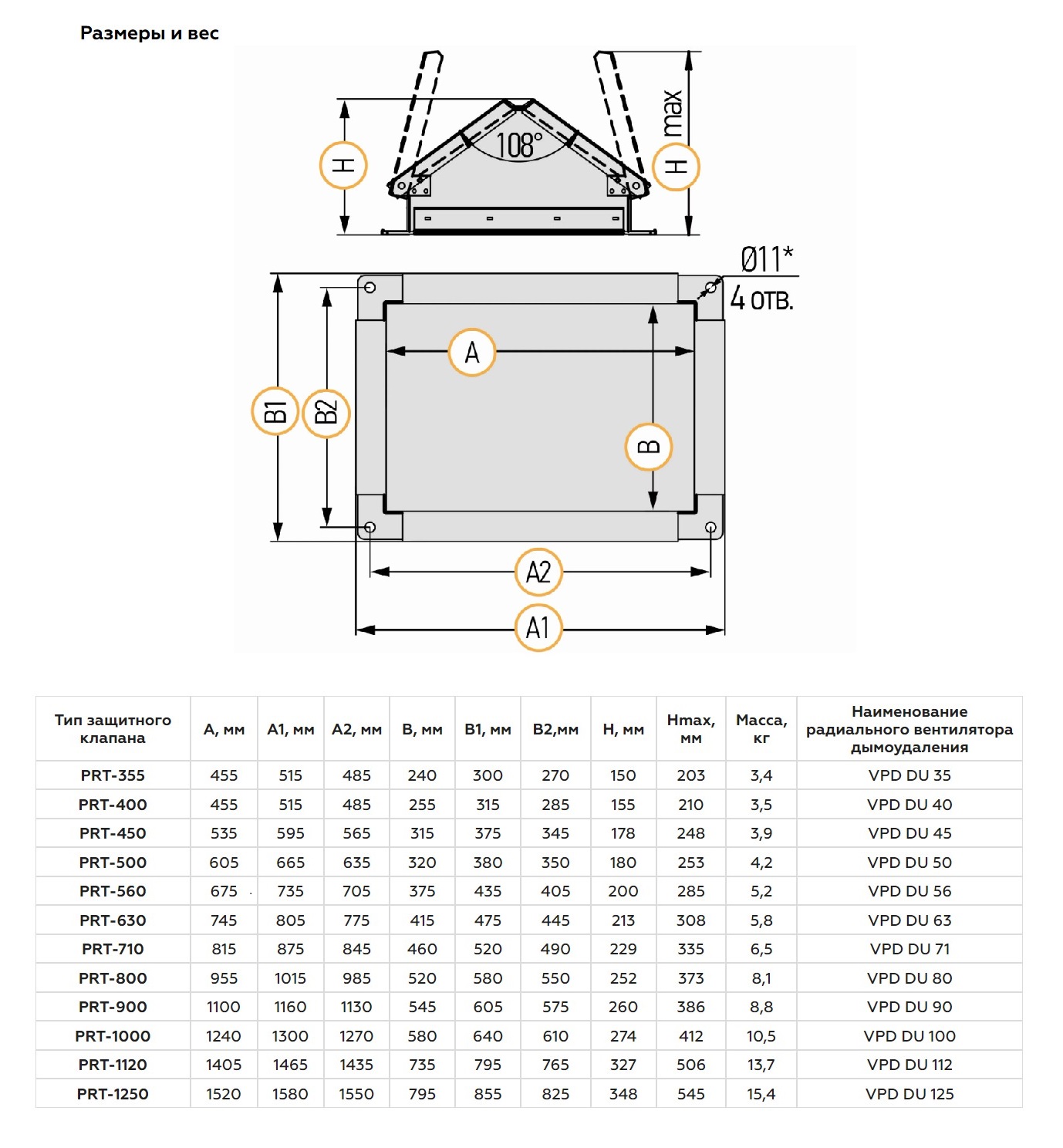

Размеры
Высота	150 mm
Ширина	515 mm
Длина	300 mm
Вес	3400 g
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	VERTRO
Изготовитель	VERTRO
Разработано	support@bimlib.ru
Таблица поиска1	PRT
