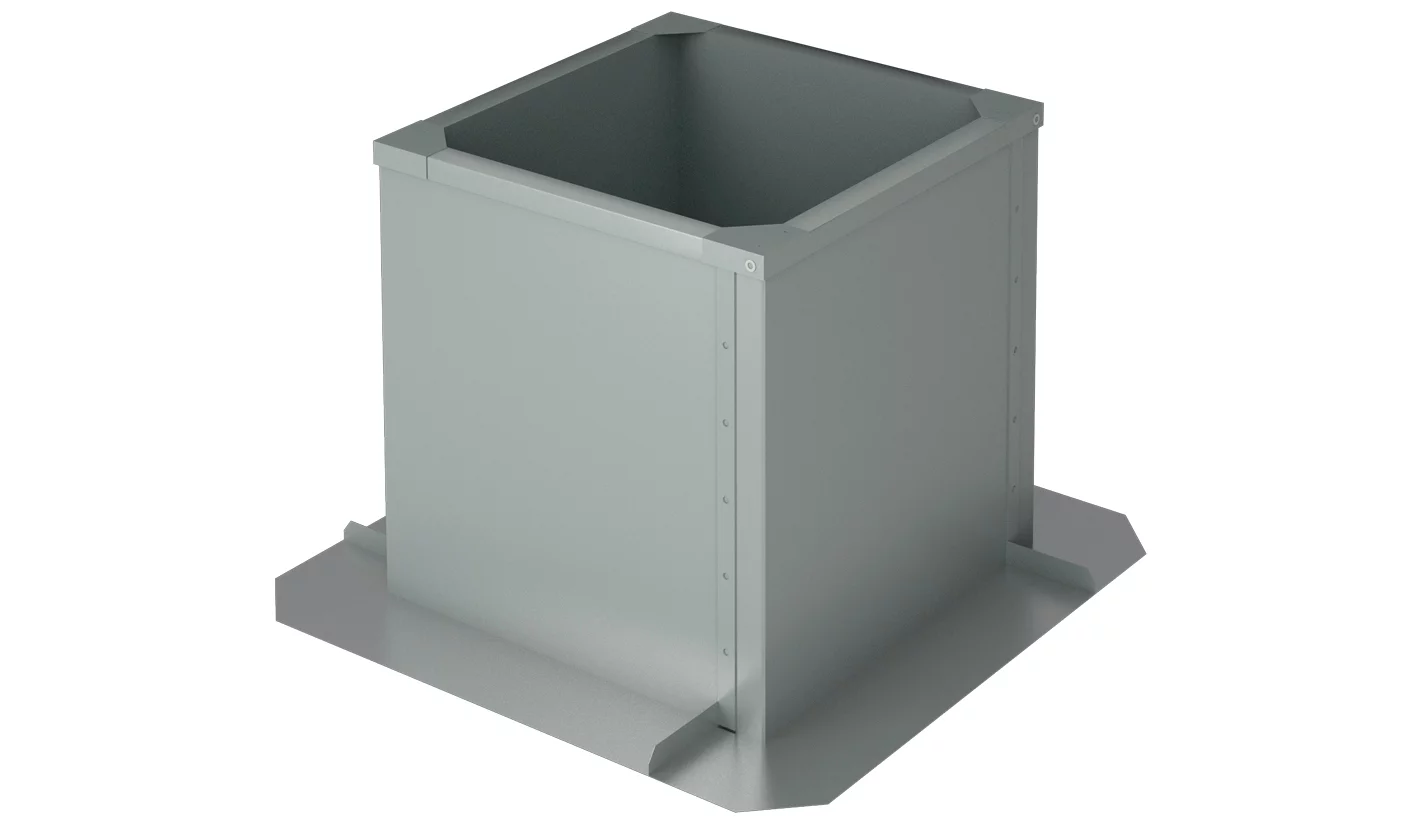

Стакан монтажный SMV, SMV-U 355–1250
Обновлено в 2024 годуОписание
Скачиваемый файл содержит BIM-модели для всех типоразмеров стакана монтажного SMV, SMV-U 355–1250. Стаканы предназначены для монтажа крышных вентиляторов дымоудаления на кровле зданий, а также крышных осевых вентиляторов подпора.
Ключевые особенности:
— Изготавливаются в 12 типоразмерах;
— В типоразмерах 1120‑1250 установлены стенки-распорки для более высокой устойчивости конструкции;
— Стакан монтажный утепленный SMV-U применяется для предотвращения образования конденсата на внутренних стенках стакана из‑за перепада температур наружного воздуха и температуры воздуха в помещении;
— Вариант специсполнения – коррозионностойкий и кислотостойкий;
— Возможно изготовление нестандартных исполнений для установки на наклонные поверхности.
Ключевые особенности:
— Изготавливаются в 12 типоразмерах;
— В типоразмерах 1120‑1250 установлены стенки-распорки для более высокой устойчивости конструкции;
— Стакан монтажный утепленный SMV-U применяется для предотвращения образования конденсата на внутренних стенках стакана из‑за перепада температур наружного воздуха и температуры воздуха в помещении;
— Вариант специсполнения – коррозионностойкий и кислотостойкий;
— Возможно изготовление нестандартных исполнений для установки на наклонные поверхности.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | Стакан монтажный SMV_SMV-U.rfa | 508 KB | Revit 2020 |

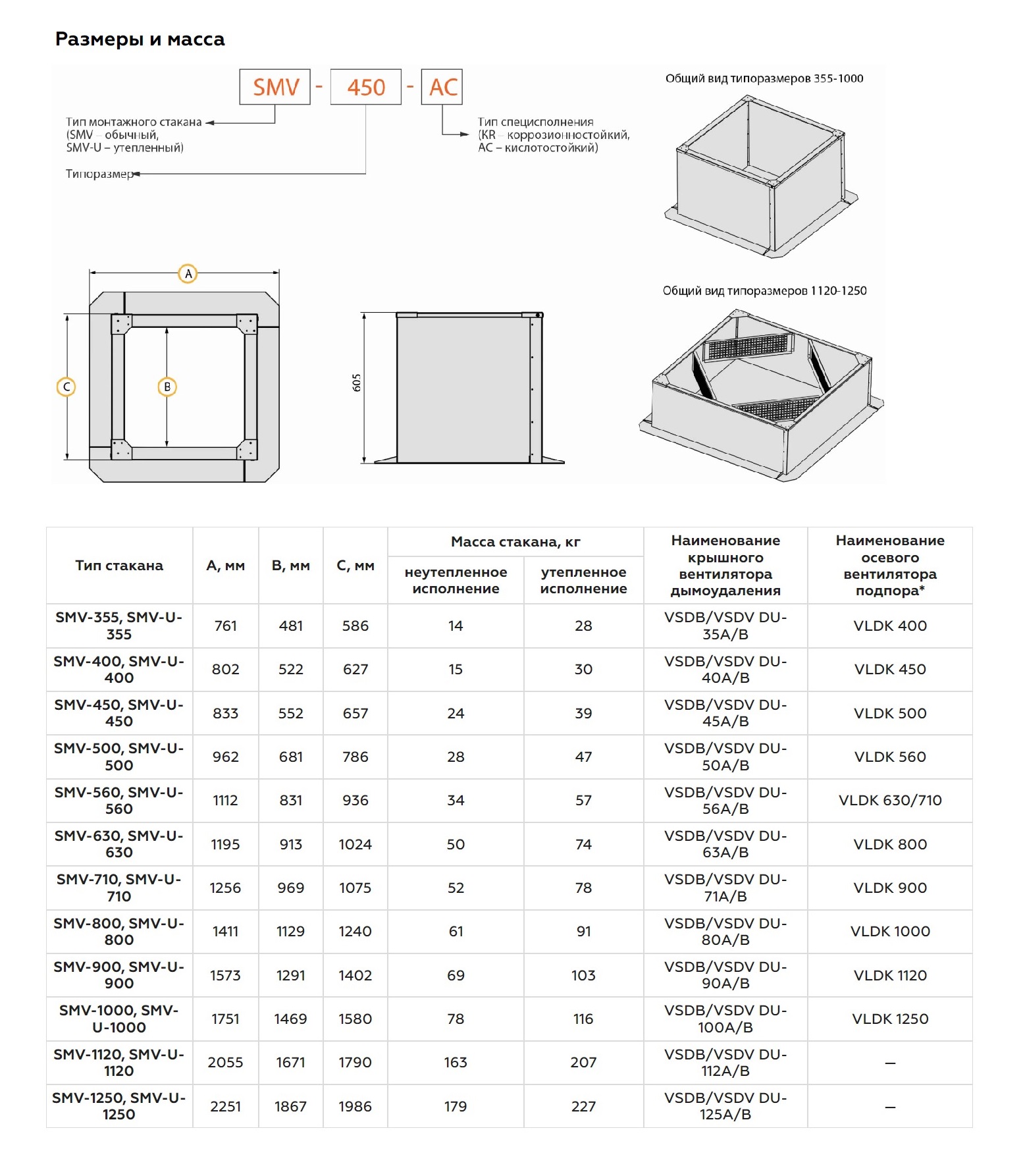

Типоразмеры (24)
| Наименование | Наименование ADSK Наименование | Обозначение ADSK Обозначение | Код для таблицы поиска | Типы вентиляторов | Усиление | Утепленный |
|---|---|---|---|---|---|---|
| SMV-355 | Стакан монтажный | SMV-355 | 1 | VSDB/VSDV DU-35A/B; VLDK 400 | False | False |
| SMV-400 | Стакан монтажный | SMV-400 | 2 | VSDB/VSDV DU-40A/B; VLDK 450 | False | False |
| SMV-450 | Стакан монтажный | SMV-450 | 3 | VSDB/VSDV DU-45A/B; VLDK 500 | False | False |
| SMV-500 | Стакан монтажный | SMV-500 | 4 | VSDB/VSDV DU-50A/B; VLDK 560 | False | False |
| SMV-560 | Стакан монтажный | SMV-560 | 5 | VSDB/VSDV DU-56A/B; VLDK 630/710 | False | False |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Дополнительные изделия |
| Материалы | Сталь оцинкованная |
| Сайт производителя | Перейти |
| Размеры | |
| Высота | 605 mm |
| Ширина | 761 mm |
| Длина | 761 mm |
| Вес | 14000 g |
| Общие характеристики | |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | VERTRO |
| Изготовитель | VERTRO |
| Материал | Сталь оцинкованная |
| Разработано | support@bimlib.ru |
