Стакан монтажный SMD-30, SMD-40, SMD-56, SMD-63, SMD-90, SMD-94, SMD-100

Name: Стакан монтажный SMD-30, SMD-40, SMD-56, SMD-63, SMD-90, SMD-94, SMD-100
Brand: Vertro

Обновлено в 2024 году

Описание

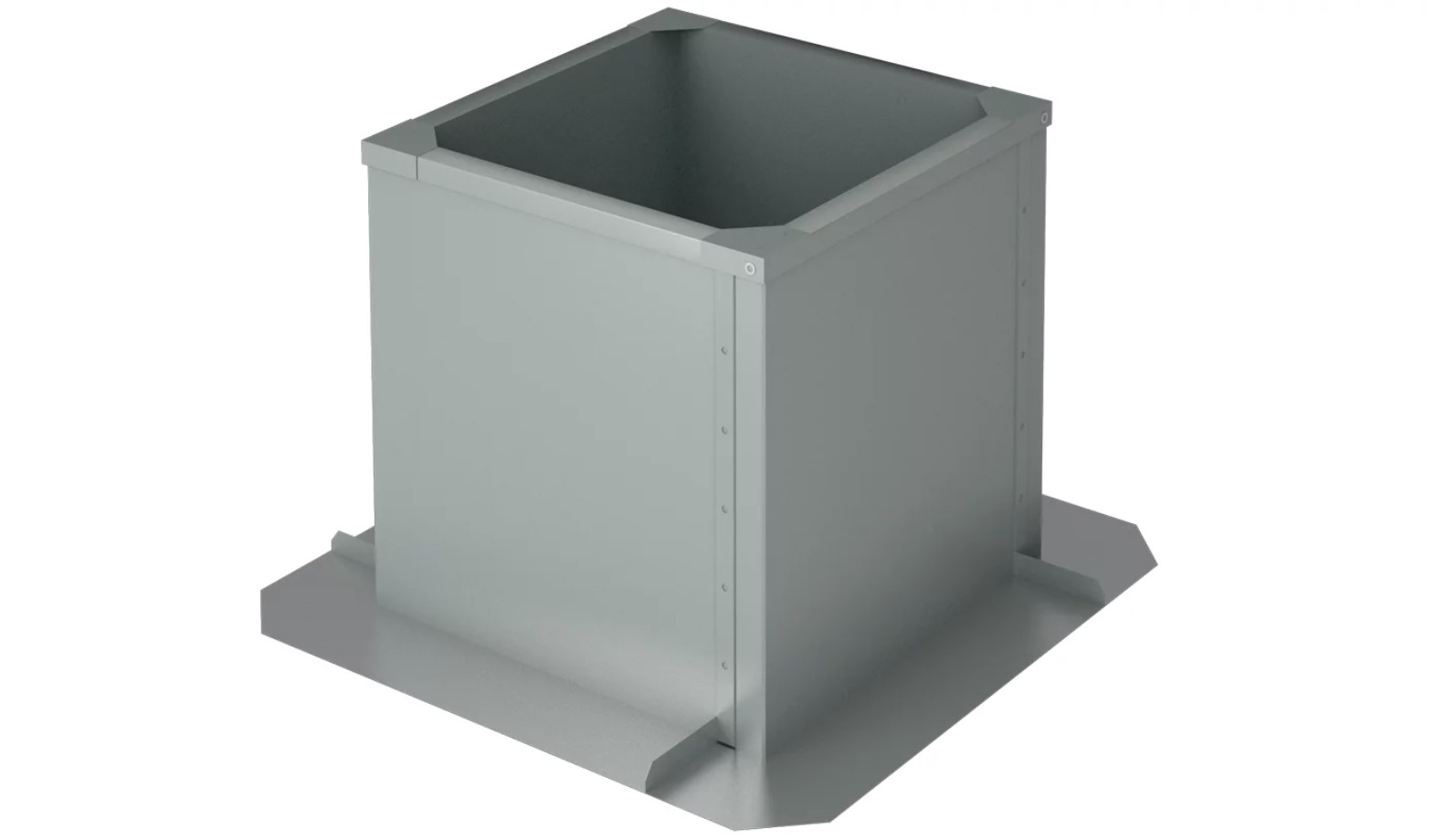

Скачиваемый файл содержит BIM-модели для всех типоразмеров стакана монтажного SMD-30, SMD-40, SMD-56, SMD-63, SMD-90, SMD-94, SMD-100. Стакан предназначен для монтажа крышных вентиляторов VS на кровле зданий.

Ключевые особенности:

— Устанавливаются на горизонтальную поверхность;
— Корпус выполнен из стального оцинкованного листа марки 08ПС, имеет дополнительную теплоизоляцию и защищен от проникновения воды;
— Вариант специсполнения – коррозионностойкий (нержавеющая сталь);
— Монтажные стаканы с шумоглушением имеют встроенные шумогасящие пластины;
— Возможно изготовление нестандартных исполнений для установки на наклонные поверхности.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	Стакан монтажный SMD.rfa	504 KB	Revit 2020

Типоразмеры (14)

Наименование	Наименование ADSK Наименование	Обозначение ADSK Обозначение	Типы вентиляторов	Шумоглушитель
SMD-30	Стакан монтажный без шумоглушителя	SMD-30	VS30	False
SMD-40	Стакан монтажный без шумоглушителя	SMD-40	VS40	False
SMD-56	Стакан монтажный без шумоглушителя	SMD-56	VS56	False
SMD-63	Стакан монтажный без шумоглушителя	SMD-63	VS63	False
SMD-90	Стакан монтажный без шумоглушителя	SMD-90	VS90	False

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Дополнительные изделия
Материалы	Сталь оцинкованная
Сайт производителя	Перейти

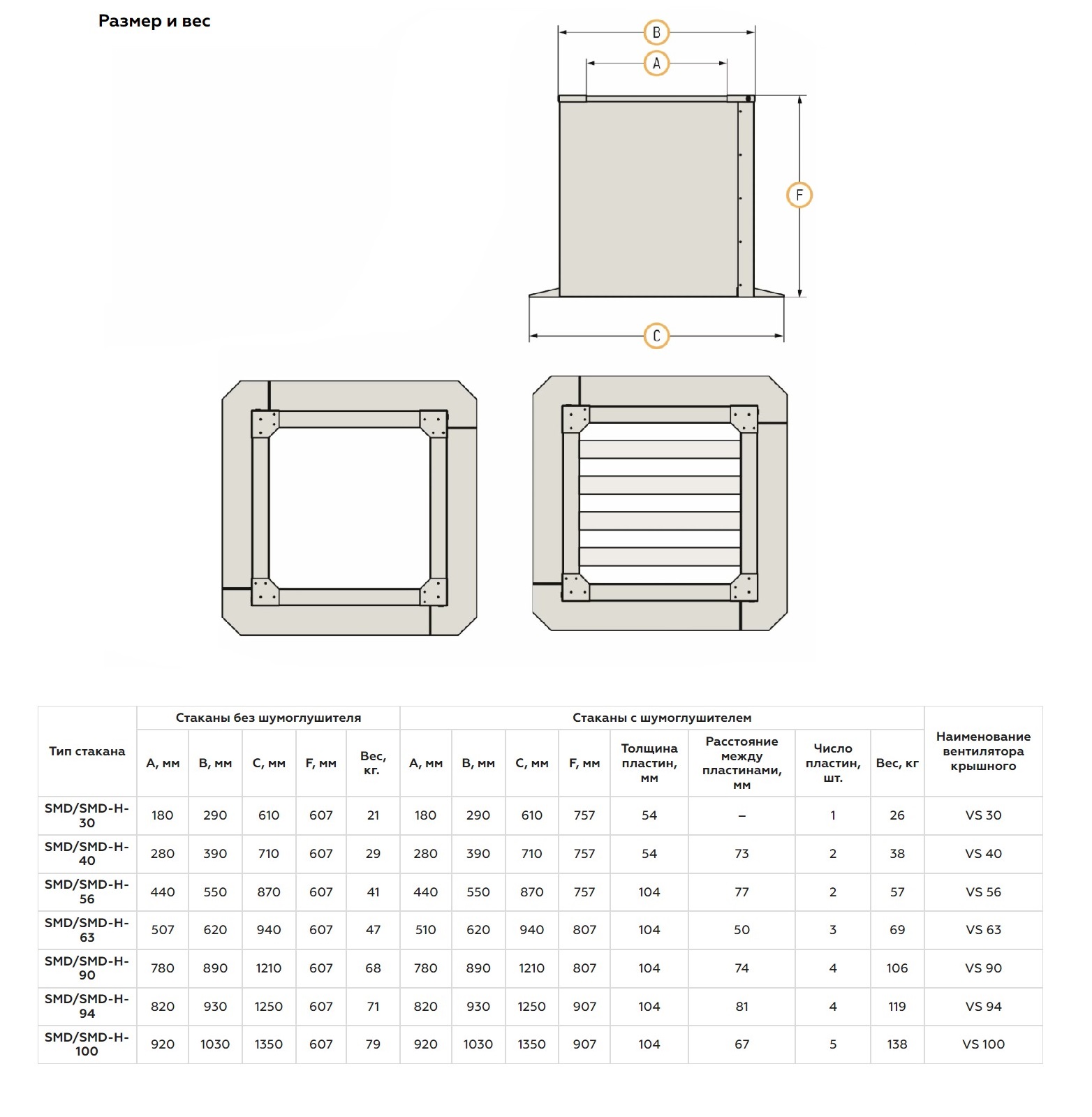

Размеры
Высота	757 mm
Ширина	610 mm
Длина	610 mm
Вес	26000 g
Общие характеристики
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	VERTRO
Изготовитель	VERTRO
Материал	Сталь оцинкованная
